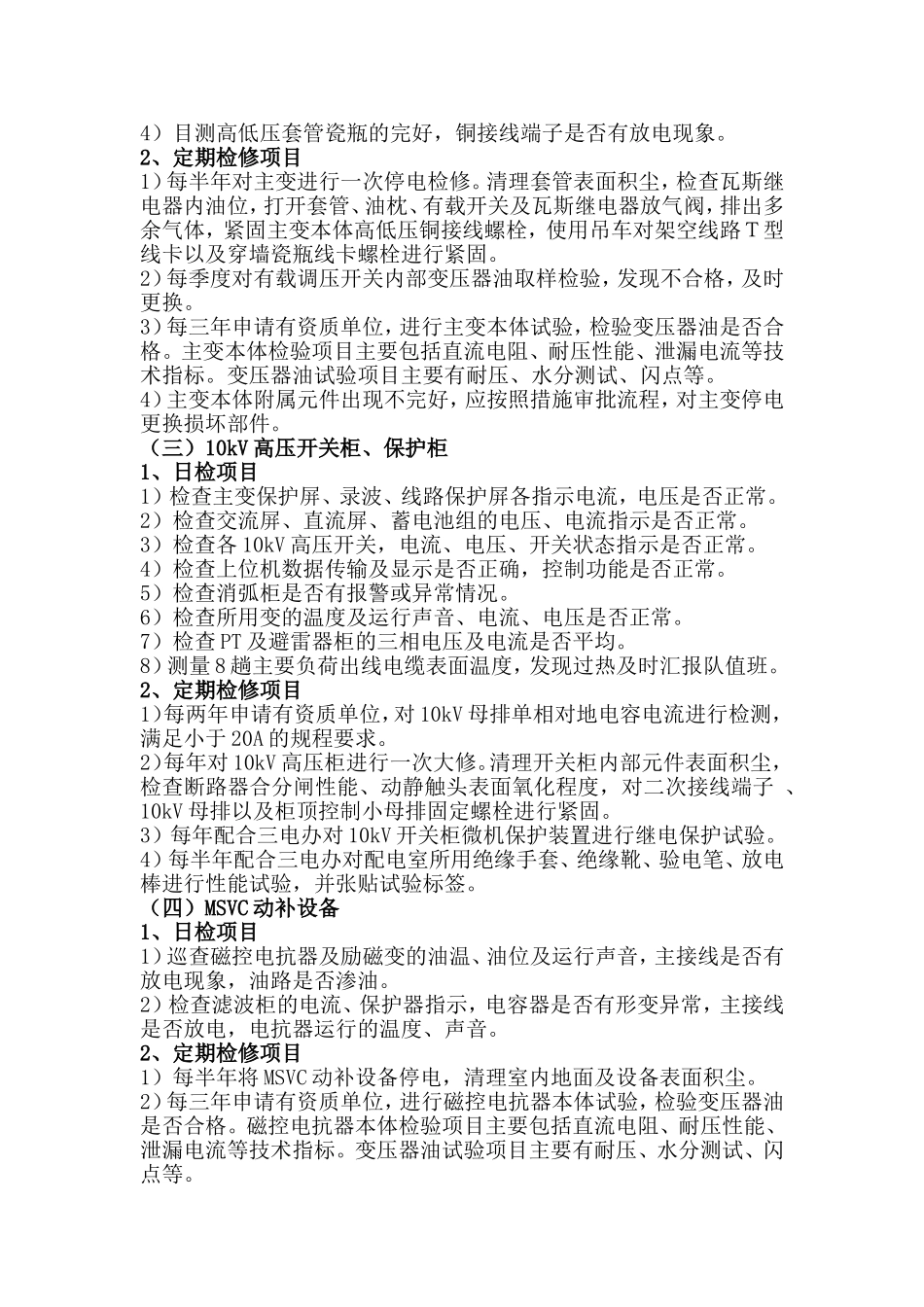

恒源煤电股份有限公司钱营孜煤矿110kV变电所日常检修技术技术安全措施安全措施110kV变电所日常检修安全技术措施一、概述110kV变电所现运行110kVGIS设备、两台主变、52台10kV开关柜、两套MSVC磁控式动补设备，在日常检修工作中，需要变电工与电修工对设备进行维护保养。为确保全矿供电系统正常运转，由动力部机电队负责对110kV设备进行日常检修维护。为保障日常检修的安全和质量，结合部门安排及设备运转实际情况特制定本安全技术措施。施工地点：110kV变电所二、施工人员组织施工负责人：倪发安全负责人：李刚技术负责人：黄飞王珂琰现场负责人：每班工作安排指定人员四、施工内容（一）GIS设备1、日检项目1)巡查记录GIS室34块气室压力表指示。2)巡查各汇控柜报警信号指示。3)巡查进线汇控柜带电显示仪。2、定期检修项目1）每季度检查、紧固各汇控柜二次控制线、接地螺栓。2）每季度检查各汇控柜内部元器件完好。3）每月检查各汇控柜内电缆孔洞封堵情况。4）每月清理GIS设备表面卫生。（二）主变1、日检项目1）巡查主变的油温、油位及运行声。2）变压器油路连接处是否渗油，干燥剂是否变色，若变为粉红，要及时更换。3）有载调压档位变化以及开关仪表指示等情况。4）目测高低压套管瓷瓶的完好，铜接线端子是否有放电现象。2、定期检修项目1）每半年对主变进行一次停电检修。清理套管表面积尘，检查瓦斯继电器内油位，打开套管、油枕、有载开关及瓦斯继电器放气阀，排出多余气体，紧固主变本体高低压铜接线螺栓，使用吊车对架空线路Ｔ型线卡以及穿墙瓷瓶线卡螺栓进行紧固。2）每季度对有载调压开关内部变压器油取样检验，发现不合格，及时更换。3）每三年申请有资质单位，进行主变本体试验，检验变压器油是否合格。主变本体检验项目主要包括直流电阻、耐压性能、泄漏电流等技术指标。变压器油试验项目主要有耐压、水分测试、闪点等。4）主变本体附属元件出现不完好，应按照措施审批流程，对主变停电更换损坏部件。（三）10kV高压开关柜、保护柜1、日检项目1）检查主变保护屏、录波、线路保护屏各指示电流，电压是否正常。2）检查交流屏、直流屏、蓄电池组的电压、电流指示是否正常。3）检查各10kV高压开关，电流、电压、开关状态指示是否正常。4）检查上位机数据传输及显示是否正确，控制功能是否正常。5）检查消弧柜是否有报警或异常情况。6）检查所用变的温度及运行声音、电流、电压是否正常。7）检查PT及避雷器柜的三相电压及电流是否平均。8）测量8趟主要负荷出线电缆表面温度，发现过热及时汇报队值班。2、定期检修项目1）每两年申请有资质单位，对10kV母排单相对地电容电流进行检测，满足小于20A的规程要求。2）每年对10kV高压柜进行一次大修。清理开关柜内部元件表面积尘，检查断路器合分闸性能、动静触头表面氧化程度，对二次接线端子、10kV母排以及柜顶控制小母排固定螺栓进行紧固。3）每年配合三电办对10kV开关柜微机保护装置进行继电保护试验。4）每半年配合三电办对配电室所用绝缘手套、绝缘靴、验电笔、放电棒进行性能试验，并张贴试验标签。（四）MSVC动补设备1、日检项目1）巡查磁控电抗器及励磁变的油温、油位及运行声音，主接线是否有放电现象，油路是否渗油。2）检查滤波柜的电流、保护器指示，电容器是否有形变异常，主接线是否放电，电抗器运行的温度、声音。2、定期检修项目1）每半年将MSVC动补设备停电，清理室内地面及设备表面积尘。2）每三年申请有资质单位，进行磁控电抗器本体试验，检验变压器油是否合格。磁控电抗器本体检验项目主要包括直流电阻、耐压性能、泄漏电流等技术指标。变压器油试验项目主要有耐压、水分测试、闪点等。六、安全注意事项：1.日常检修的每个项目都必须明确施工负责人、安全负责人，明确各位检修人员的职责。检修前施工负责人详细安排检修工作，应按检修方法和标准组织检修，掌握检修进度。安全负责人监督安全措施的落实，并提出整改意见。2.检修前将检修用的备件、材料和安全保护用具准备齐全，并认真检查和试验。3.电修工进入车间后询问当班岗位工设备运行情况，查询设备运转记录及问题反馈记录。4.检修设备前必须先停电闭锁，...
