电梯无线与电梯监控解决方案

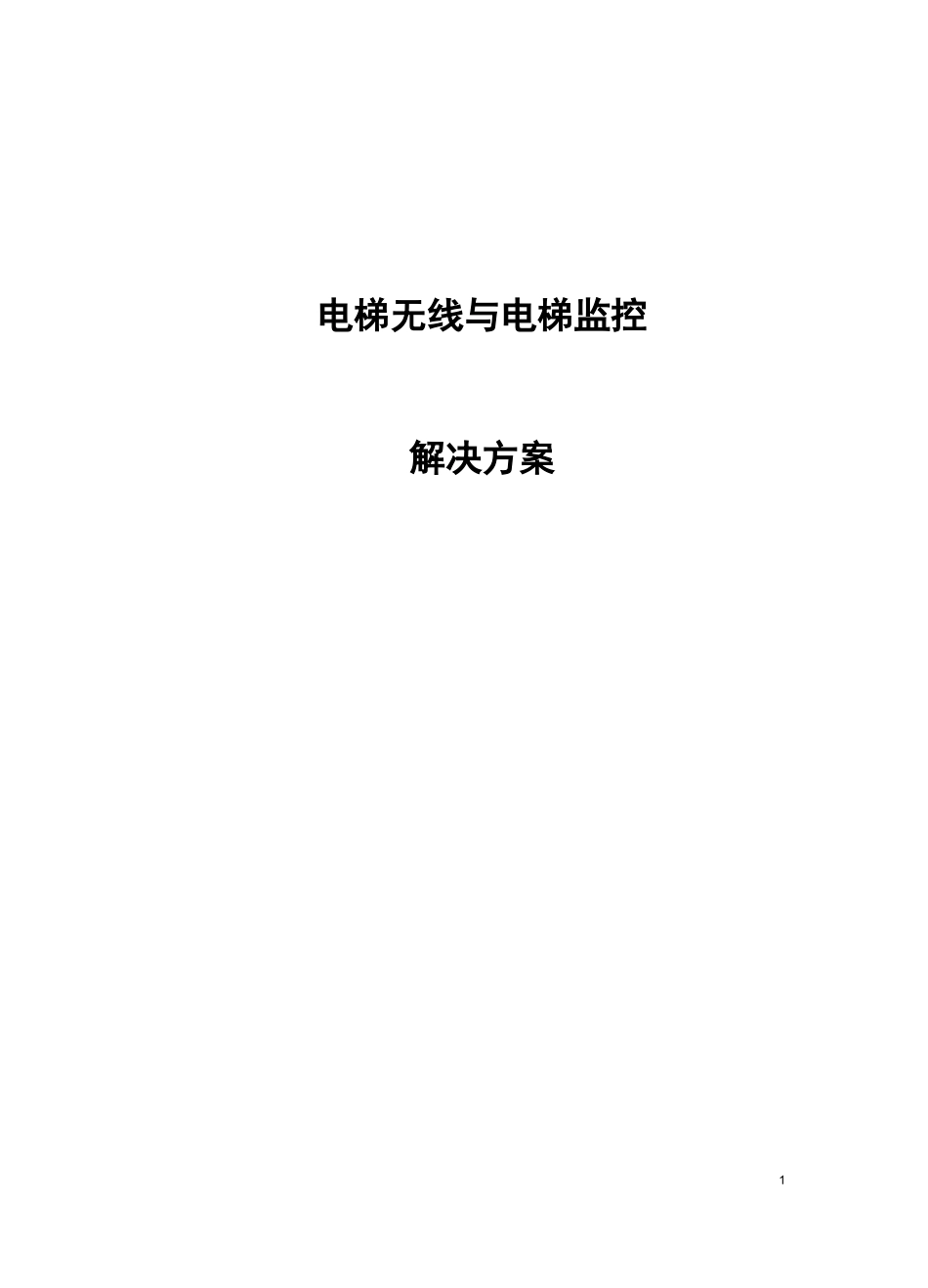

电梯无线与电梯监控解决方案_第1页
1/9

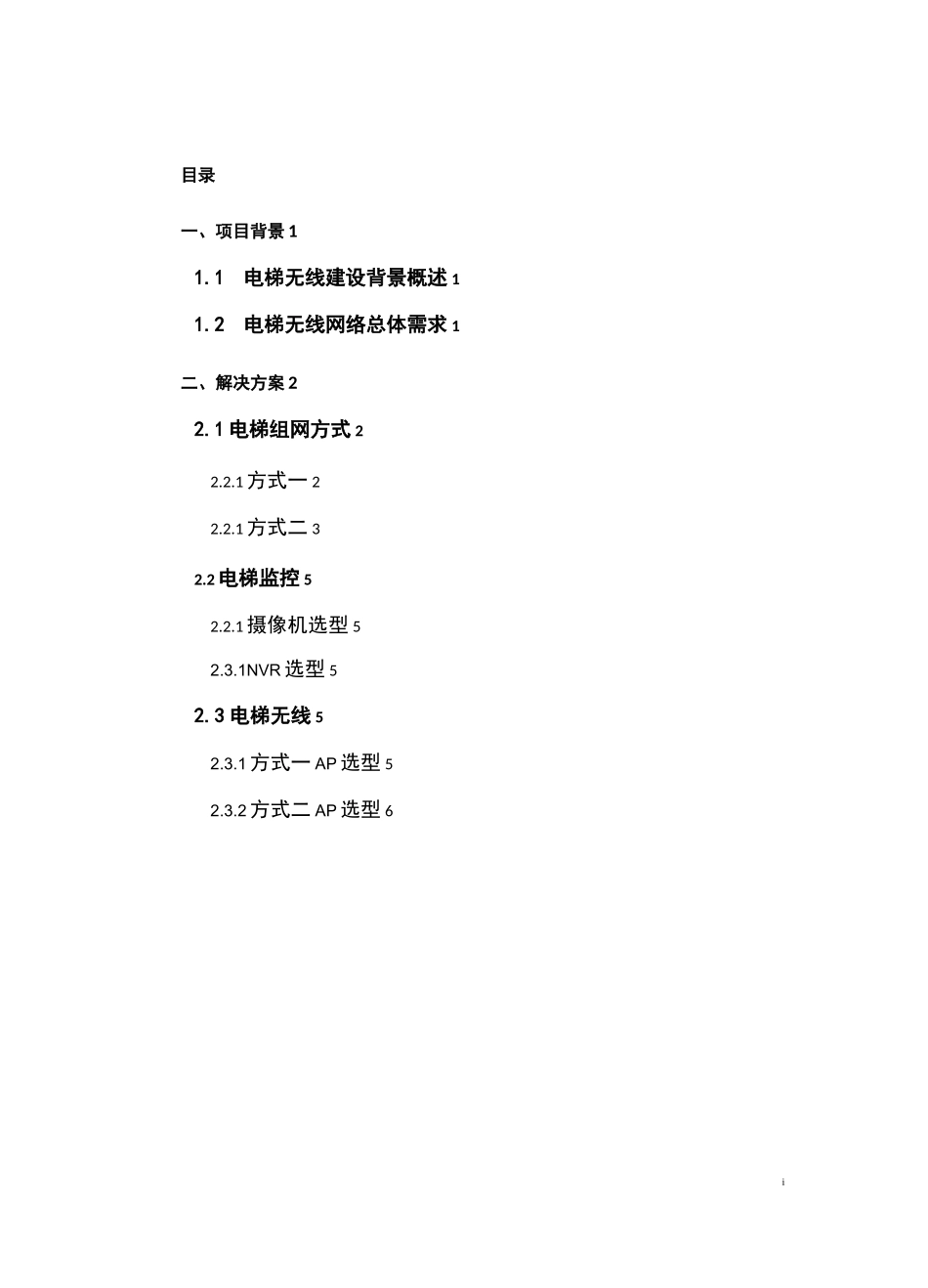

电梯无线与电梯监控解决方案_第2页
2/9

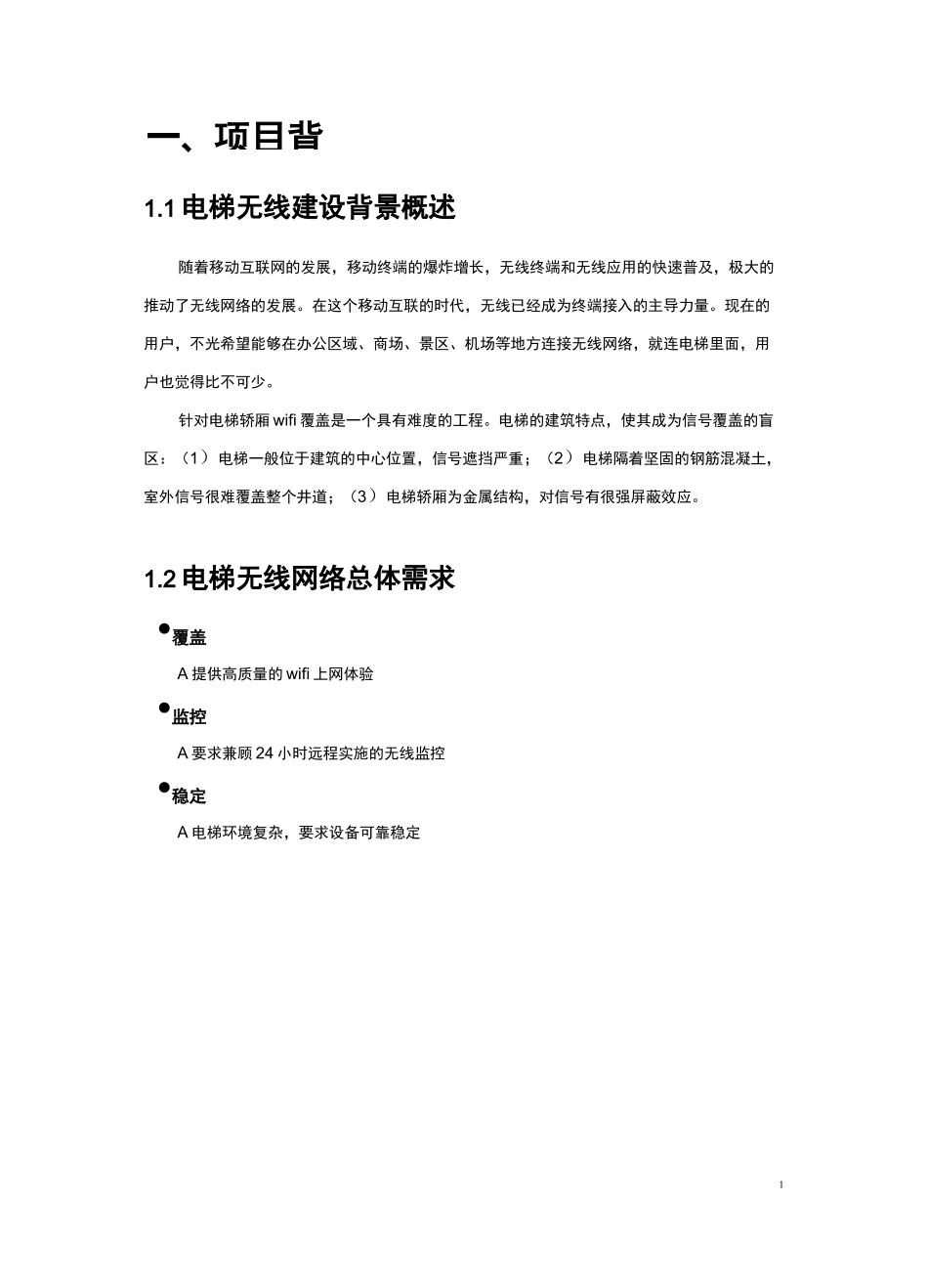

电梯无线与电梯监控解决方案_第3页
3/9
1电梯无线与电梯监控解决方案i目录一、项目背景 11.1电梯无线建设背景概述 11.2电梯无线网络总体需求 1二、解决方案 22.1 电梯组网方式 22.2.1 方式一 22.2.1 方式二 32.2 电梯监控 52.2.1 摄像机选型 52.3.1NVR 选型 52.3 电梯无线 52.3.1 方式一 AP 选型 52.3.2 方式二 AP 选型 61项目背1.1 电梯无线建设背景概述随着移动互联网的发展,移动终端的爆炸增长,无线终端和无线应用的快速普及,极大的推动了无线网络的发展。在这个移动互联的时代,无线已经成为终端接入的主导力量。现在的用户,不光希望能够在办公区域、商场、景区、机场等地方连接无线网络,就连电梯里面,用户也觉得比不可少。针对电梯轿厢 wifi 覆盖是一个具有难度的工程。电梯的建筑特点,使其成为信号覆盖的盲区:(1)电梯一般位于建筑的中心位置,信号遮挡严重;(2)电梯隔着坚固的钢筋混凝土,室外信号很难覆盖整个井道;(3)电梯轿厢为金属结构,对信号有很强屏蔽效应。1.2 电梯无线网络总体需求•覆盖A 提供高质量的 wifi 上网体验•监控A 要求兼顾 24 小时远程实施的无线监控•稳定A 电梯环境复杂,要求设备可靠稳定电源电源网POEPOEAAP光网设备箱、2解决方案2.1 电梯组网方式结合电梯的特殊场景,设计出电梯无线覆盖的两种方式,方式一:通过拉网线或者光纤和AP 连接,从而实现电梯覆盖。方式二:通过无线桥接的方式,从而实现无线回传和无线覆盖。2.2.1 方式一整体方案拓扑和实际结构如下:丄楼总所周知,电梯是有随行线缆的,随行线缆里面具有强电。本方案中,采用网络线跟着随行线缆一起。若楼层超过 100m 高度,则随行线缆需要通过光纤接入,若楼层高度未超过 100m,则随行线缆可以通过网线接入。所以方案中设备箱内具体情况如下图:N3若楼层超过 100m,则需要通过光纤进入设备箱,设备箱中需要添加光电转换器。(注意:本次使用的光纤非普通光纤,普通光纤弯曲度可能是不够的。电梯用随行光纤通信电缆,从内而外包括光缆纤芯、内被层、外被层、外护层,外护层外还设有一细钢丝编织层。由于采用上述技术方案,本实用新型具有优良的柔软性、抗压能力和耐弯曲性能强等优点。按 GB/T5023.2-2008 和 EN50214-2006 标准中规定的曲挠试验方法,在经过 3 万次弯曲试验后,其传输性能还能完全满足国家标准要求,其机械曲挠性能优于国标 GB/T5023.2-2008 和欧盟 EN50214-2006 标准中对产品的弯曲性能要求。从而满足弯...
