电动机的主要保护及计算

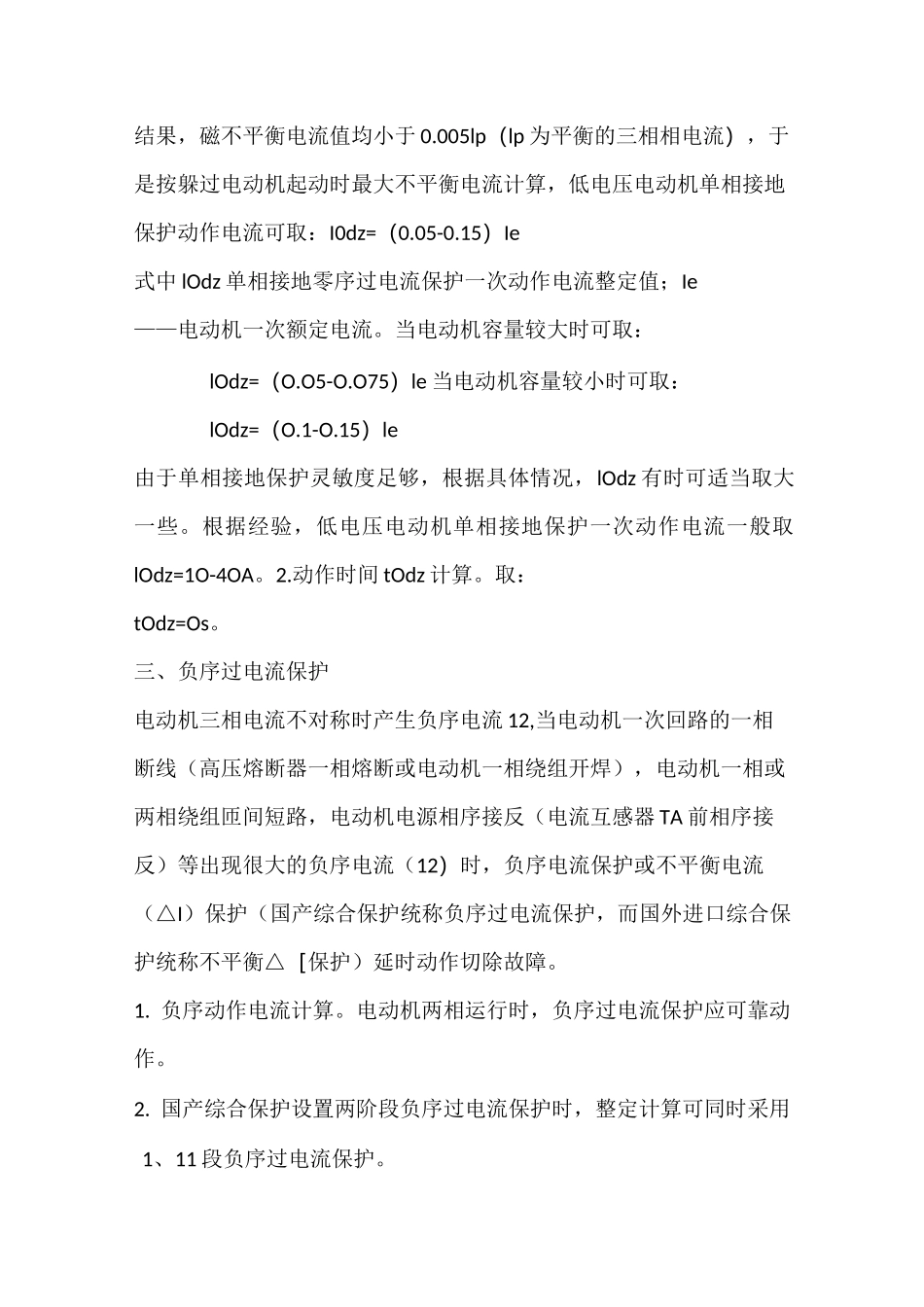

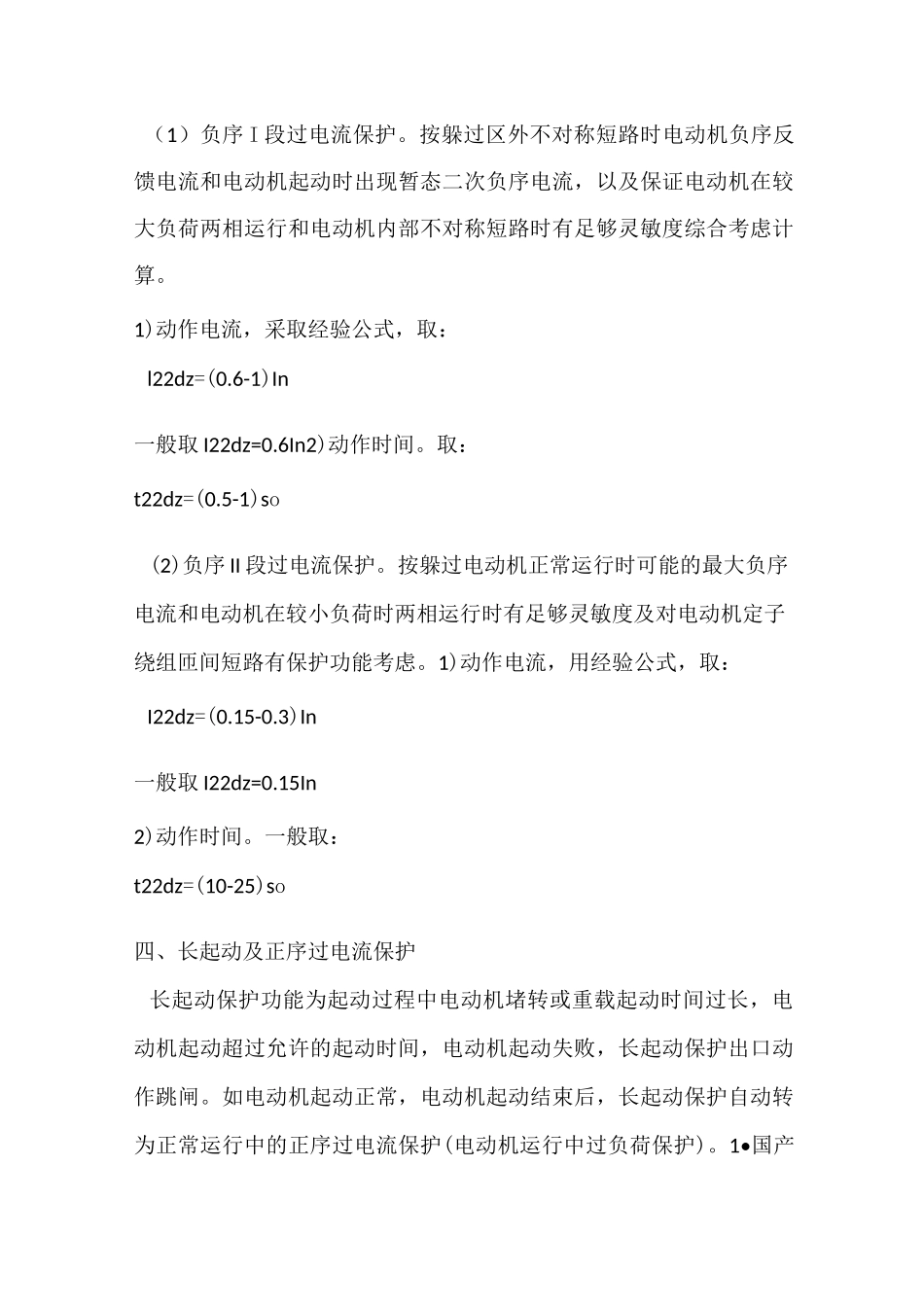

电动机的主要保护及计算一、速断保护1.速 断 高 值 ： 动 作 电 流 高 定 值Isdg 计 算 。 按 躲 过 电 动 机 最 大 起 动 电 流 计 算 ， 即 ： Isdg 二KreIXKstXInln=le/nTA式中 Krel 可靠系数 1.5；Kst 电动机起动电流倍数（在 6-8 之间）；In——电动机二次额定电流；le——电动机一次额定电流；nTA——电流互感器变比。2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为 0.04-0.06S,以及反馈电流倍数暂态值的衰减，取 Kfb=6 计算动作电流低定值，即：Isdd 二 KrelxKfbxln=7.8ln式中 Krel——可靠系数 1.3；Kfb——区外出口短路时最大反馈电流倍数，取 Kfb=6。3. 动作时间整定值计算。保护固有动作时间，动作时间整定值取：速断动作时间:tsd=0s.二、单相接地零序过电流保护（低压电动机）1.一次动作电流计算。有零序电流互感器 TA0 的电动机单相接地保护一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。根据在不同条件下的多次实测结果，磁不平衡电流值均小于 0.005lp（lp 为平衡的三相相电流），于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：I0dz=（0.05-0.15）Ie式中 lOdz 单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。当电动机容量较大时可取：lOdz=（O.O5-O.O75）le 当电动机容量较小时可取：lOdz=（O.1-O.15）le由于单相接地保护灵敏度足够，根据具体情况，lOdz 有时可适当取大一些。根据经验，低电压电动机单相接地保护一次动作电流一般取lOdz=1O-4OA。2.动作时间 tOdz 计算。取：tOdz=Os。三、负序过电流保护电动机三相电流不对称时产生负序电流 12,当电动机一次回路的一相断线（高压熔断器一相熔断或电动机一相绕组开焊），电动机一相或两相绕组匝间短路，电动机电源相序接反（电流互感器 TA 前相序接反）等出现很大的负序电流（12）时，负序电流保护或不平衡电流（△I）保护（国产综合保护统称负序过电流保护，而国外进口综合保护统称不平衡△［保护）延时动作切除故障。1. 负序动作电流计算。电动机两相运行时，负序过电流保护应可靠动作。2. 国产综合保护设置两阶段负序过电流保护时，整定计算可同时采用1、11 段负序过电流保护。（1）...
