110kV变电站电气一次部分设计课程设计任务书VIP免费

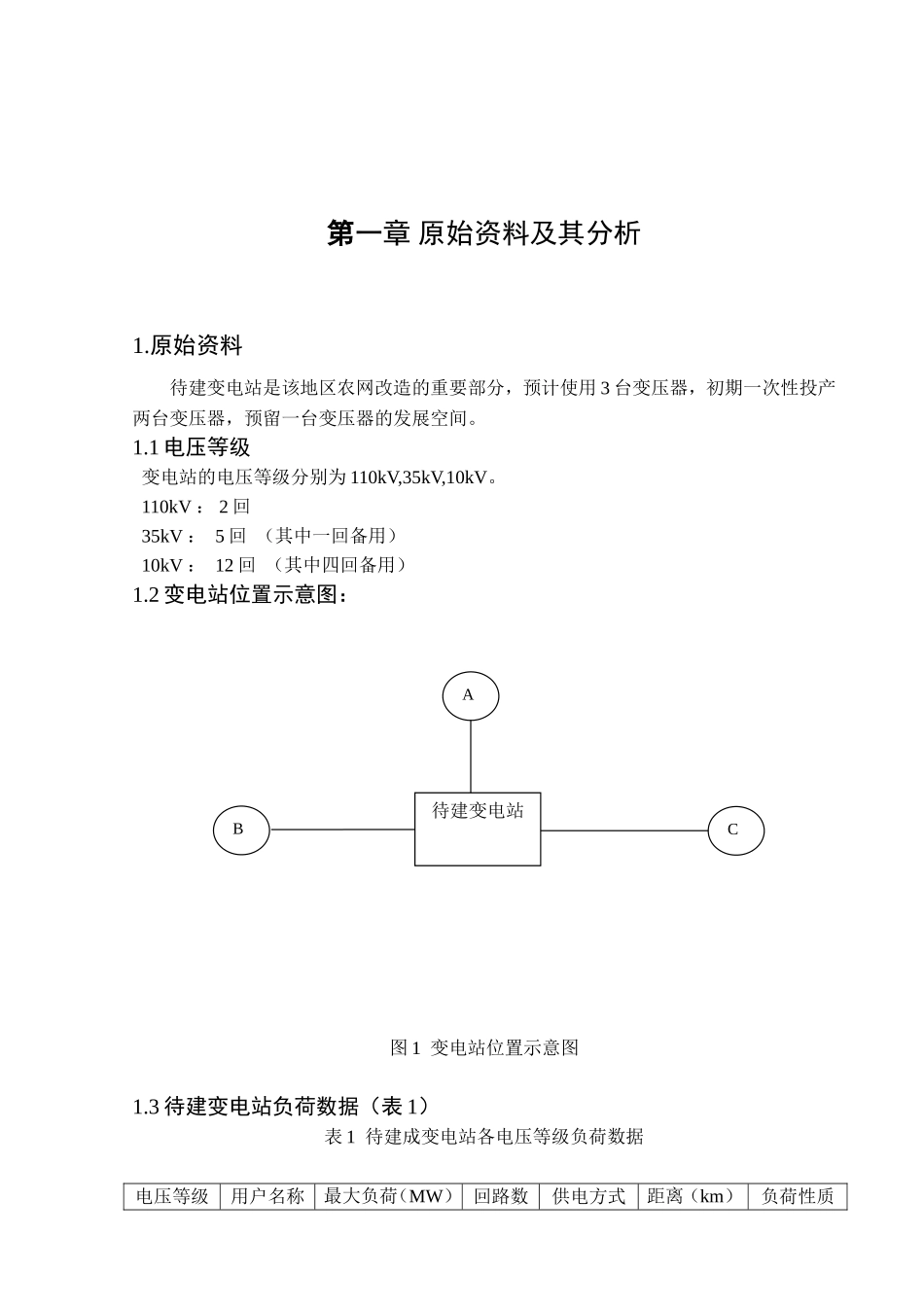

110kV变电站电气一次部分设计课程设计任务书设计题目：前言变电站(Substation）改变电压的场所。是把一些设备组装起来，用以切断或接通、改变或者调整电压。在电力系统中，变电站是输电和配电的集结点。主要作用是进行高底压的变换，一些变电站是将发电站发出的电升压，这样一方面便于远距离输电，第二是为了降低输电时电线上的损耗；还有一些变电站是将高压电降压，经过降压后的电才可接入用户。对于不同的情况，升压和降压的幅度是不同的，所以变电站是很多的，比入说远距离输电时，电压为11千伏，甚至更高，近距离时为1000伏吧，这个电压经变压器后，变为220伏的生活用电，或变为380伏的工业用电。随着我国电力工业化的持续迅速发展，对变电站的建设将会提出更高的要求。本文通过对110KV变电站一次系统的设计，其中针对主接线形式选择，母线截面的选择，电缆线路的选择，主变压器型号和台数的确定，保护装置及保护设备的选择方法进行了详细的介绍。其中，电气设备的选择包括断路器、隔离开关、互感器的选择和方法与计算，保护装置包括避雷器和避雷针的选择。其中分析短路电流的计算方法和原因，是为了保证供电的可靠性。目录第1章原始资料及其分析41原始资料42原始资料分析6第2章负荷分析6第3章变压器的选择8第4章电气主接线11第5章短路电流的计算141短路电流计算的目的和条件142短路电流的计算步骤和计算结果15第6章配电装置及电气设备的配置与选择181导体和电气设备选择的一般条件182设备的选择19结束语25致谢26参考文献27附录一：一次接线图待建变电站ABC第一章原始资料及其分析1.原始资料待建变电站是该地区农网改造的重要部分，预计使用3台变压器，初期一次性投产两台变压器，预留一台变压器的发展空间。1.1电压等级变电站的电压等级分别为110kV,35kV,10kV。110kV：2回35kV：5回（其中一回备用）10kV：12回（其中四回备用）1.2变电站位置示意图：图1变电站位置示意图1.3待建变电站负荷数据（表1）表1待建成变电站各电压等级负荷数据电压等级用户名称最大负荷（MW）回路数供电方式距离（km）负荷性质35kV铝厂151架空39Ⅰ钢厂101架空25ⅠA变电站151架空35ⅢB变电站201架空40Ⅲ电压等级用户名称最大负荷（MW）回路数供电方式距离（km）负荷性质10kV陶瓷厂0.561电缆4Ⅱ电机厂0.51电缆5Ⅲ化肥厂0.632电缆4Ⅱ仪表厂0.421电缆3Ⅲ木材厂0.81架空14Ⅲ配电变压器A0.781架空15Ⅰ配电变压器B0.91架空16Ⅲ其它0.72电缆4Ⅲ备用2注：（1）35kV,10kV负荷功率因数均取cos¢=0.85（2）负荷同期率：kt=0.9（3）年最大负荷利用小时数均为Tmax=3500小时/年(4）网损率为k"=5%（5）站用负荷为50kWcos¢=0.87（6）35kV侧预计新增远期负荷20MW，10kV侧预计新增远期符合6MW1.4地形地质站址选择在地势平坦地区，四周皆为农田，地质构造洁为稳定区，站址标高在50年一遇的洪水位以上，地震烈度为6度以下。1.5水文气象年最低气温为-2度，最高气温为40度，月最高平均气温为37度，年平均气温为22度。1.6环境站区附近无污染源2.原始资料分析要设计的变电站由原始资料可知有110kV，35kV，10kV三个电压等级。由于该变电站是在农网改造的大环境下设计的，所以一定要考虑到农村的实际情况。农忙期和农限期需电量差距较大，而且考虑到城镇地区的经济发展速度很快，所以变压器的选择考虑大容量的，尽量满足未来几年的发展需要。为了彻底解决农网落后的情况，待建变电站的设计尽可能的超前，采用目前的高新技术和设备。待建变电站选择在地势平坦区为以后的扩建提供了方便。初期投入两台变压器，当一台故障或检修时，另一台主变压器的容量应能满足该站总负荷的60%，并且在规定时间内应满足一、二级负荷的需要。第二章负荷分析1.负荷分析的目的负荷计算是供电设计计算的基本依据和方法，计算负荷确定得是否正确无误，直接影响到电器和导线电缆的选择是否经济合理。对供电的可靠性非常重要。如计算负荷确定过大，将使电器和导线选得过大，造成投资和有色金属的消耗浪费，如计算负荷确定过小又将使电器和导线电缆处子过早老化甚至烧毁，造成重大损失，由此可见正确负荷计算的重要性。负荷计算不仅要考虑近期投入的负荷，...
