施工基础、地下室、主体工程模板技术交底VIP免费

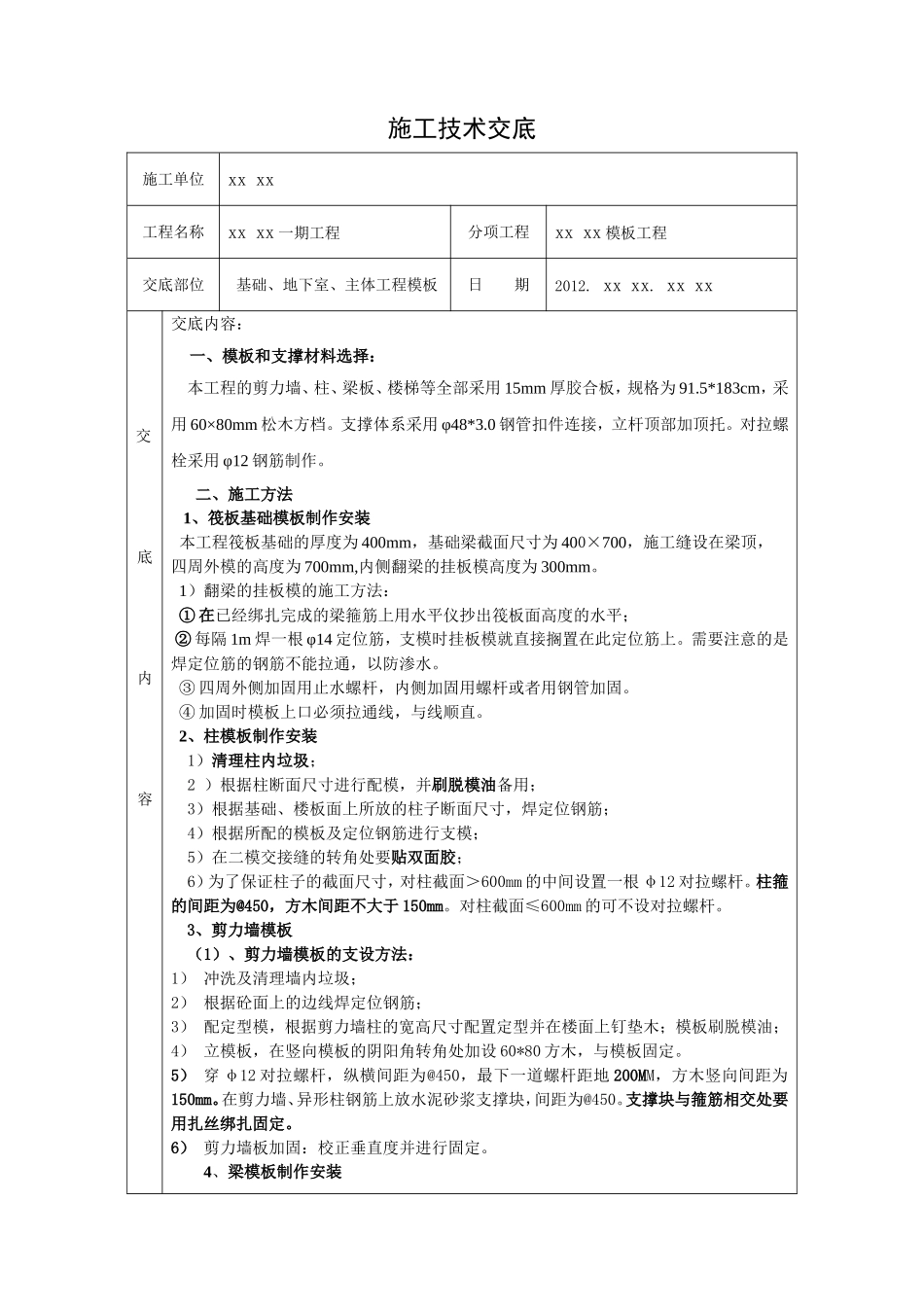

施工技术交底施工单位xxxx工程名称xxxx一期工程分项工程xxxx模板工程交底部位基础、地下室、主体工程模板日期2012.xxxx.xxxx交底内容交底内容：一、模板和支撑材料选择：本工程的剪力墙、柱、梁板、楼梯等全部采用15mm厚胶合板，规格为91.5*183cm，采用60×80mm松木方档。支撑体系采用φ48*3.0钢管扣件连接，立杆顶部加顶托。对拉螺栓采用φ12钢筋制作。二、施工方法1、筏板基础模板制作安装本工程筏板基础的厚度为400mm，基础梁截面尺寸为400×700，施工缝设在梁顶，四周外模的高度为700mm,内侧翻梁的挂板模高度为300mm。1）翻梁的挂板模的施工方法：①在已经绑扎完成的梁箍筋上用水平仪抄出筏板面高度的水平；②每隔1m焊一根φ14定位筋，支模时挂板模就直接搁置在此定位筋上。需要注意的是焊定位筋的钢筋不能拉通，以防渗水。③四周外侧加固用止水螺杆，内侧加固用螺杆或者用钢管加固。④加固时模板上口必须拉通线，与线顺直。2、柱模板制作安装1）清理柱内垃圾；2）根据柱断面尺寸进行配模，并刷脱模油备用；3）根据基础、楼板面上所放的柱子断面尺寸，焊定位钢筋；4）根据所配的模板及定位钢筋进行支模；5）在二模交接缝的转角处要贴双面胶；6）为了保证柱子的截面尺寸，对柱截面＞600mm的中间设置一根φ12对拉螺杆。柱箍的间距为@450，方木间距不大于150mm。对柱截面≤600mm的可不设对拉螺杆。3、剪力墙模板（1）、剪力墙模板的支设方法：1）冲洗及清理墙内垃圾；2）根据砼面上的边线焊定位钢筋；3）配定型模，根据剪力墙柱的宽高尺寸配置定型并在楼面上钉垫木；模板刷脱模油；4）立模板，在竖向模板的阴阳角转角处加设60*80方木，与模板固定。5）穿φ12对拉螺杆，纵横间距为@450，最下一道螺杆距地200MM，方木竖向间距为150mm。在剪力墙、异形柱钢筋上放水泥砂浆支撑块，间距为@450。支撑块与箍筋相交处要用扎丝绑扎固定。6）剪力墙板加固：校正垂直度并进行固定。4、梁模板制作安装交底内容1）梁模板采用15厚胶合板，模板根据梁截面尺寸制作。梁底板排挡用60*80mm松木方档，梁宽小于300mm时设两根，大于300mm时设3根。2）安装前根据楼面上梁中心线确定梁的位置，搭设梁底支模架。梁支模架采用φ48*3.0钢管，立杆间距900*900mm，立杆下必须加60*80mm统长方木垫块，梁高≥1000mm时在梁底中间增加一排立杆。梁底方木用60*80mm方木，统长布置。梁跨度≥4m时应按规定起拱，起拱高度为跨度的1/1000~~3/1000。梁高度≥700高度时，在梁中间要加一排φ12螺杆，间距@450。梁高度﹥1000时放二排。(3)、平板模板制作安装：平板模采用15厚胶合板，根据剪力墙面积大小进行现场配模，支模架采用φ48*3.0钢管，扣件连接，地下室顶板立杆间距为900*900mm，立杆下必须加统长木垫块，每1.5米设置一道纵横水平拉杆，底部水平拉杆(扫地杆)高于基础梁面50mm。上部水平管应根据楼层标高扣除结构板、模板和方木厚度搭设，然后在水平管上铺方木。方木采用60*80mm松木方档，铺设间距为150mm。板与板之间接缝严密，平板模和梁、墙连接处，平板模应压在梁、墙模上用铁钉和下面方木固定。跨度大于4m的板应按规定起拱。（4）、楼梯模板制作安装楼梯底板、侧模选用15厚胶合板，支撑选用φ48*3.0钢管，扣件连接固定，楼梯模板根据图纸尺寸进行配模、安装。三、.支模架的构造要求及措施1、立杆1）、支架立杆下垫50mm*100mm的通长方木。2）、模板支架必须设置纵、横向扫地杆。纵向扫地杆应采用十字扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆亦应采用十字扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。（强制性条文）3）、立杆接长必须采用对接扣件连接。对接应符合下列规定：①、立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内。不得搭接接长。②、立杆接长时，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3。2、水平杆1）、水平杆接长宜采用对接扣件连接，也可采...
