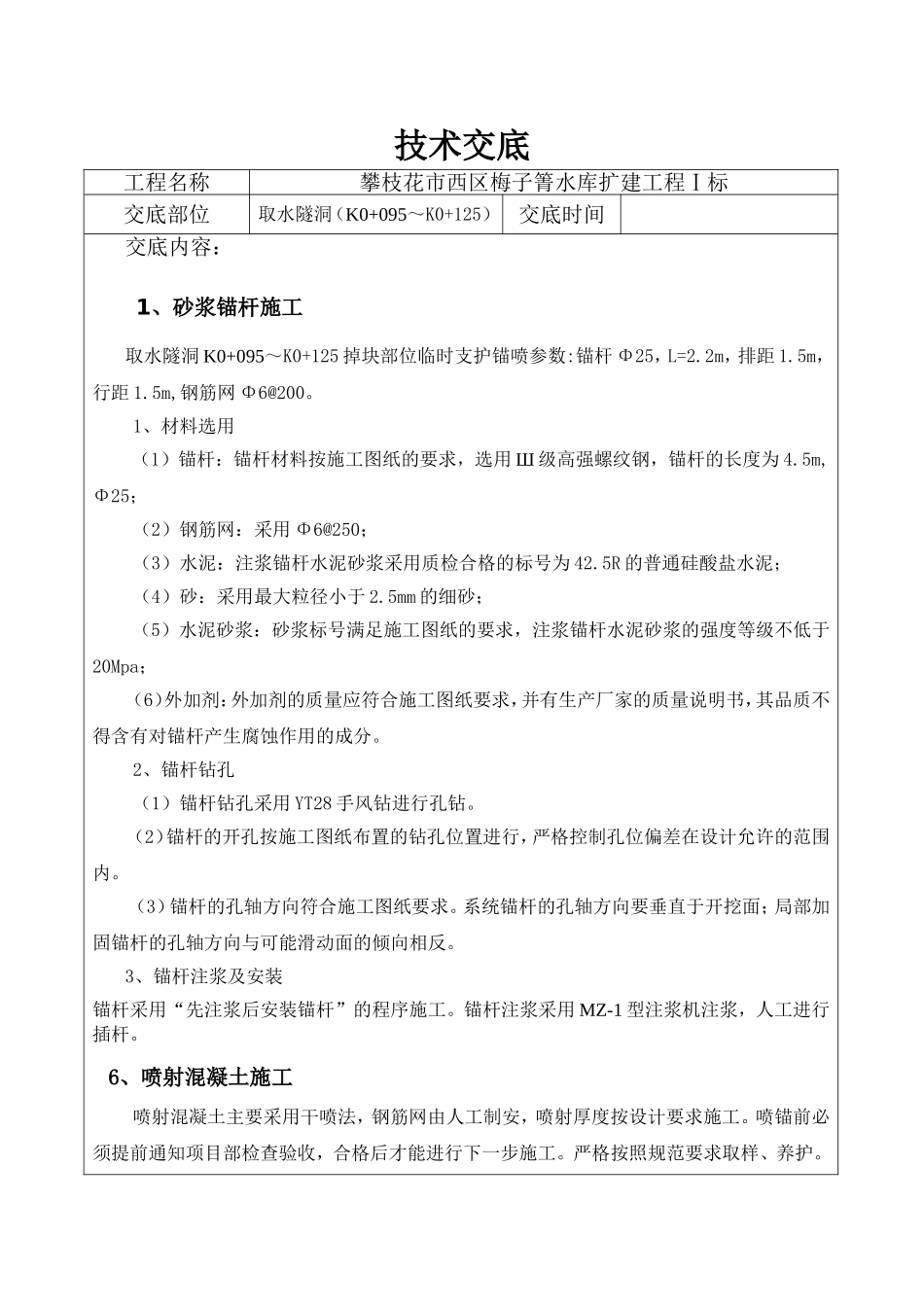

技术交底工程名称攀枝花市西区梅子箐水库扩建工程Ⅰ标交底部位取水隧洞（K0+095～K0+125）交底时间交底内容：1、砂浆锚杆施工取水隧洞K0+095～K0+125掉块部位临时支护锚喷参数:锚杆Φ25，L=2.2m，排距1.5m，行距1.5m,钢筋网Φ6@200。1、材料选用（1）锚杆：锚杆材料按施工图纸的要求，选用Ш级高强螺纹钢，锚杆的长度为4.5m,Φ25；（2）钢筋网：采用Φ6@250；（3）水泥：注浆锚杆水泥砂浆采用质检合格的标号为42.5R的普通硅酸盐水泥；（4）砂：采用最大粒径小于2.5mm的细砂；（5）水泥砂浆：砂浆标号满足施工图纸的要求，注浆锚杆水泥砂浆的强度等级不低于20Mpa；（6）外加剂：外加剂的质量应符合施工图纸要求，并有生产厂家的质量说明书，其品质不得含有对锚杆产生腐蚀作用的成分。2、锚杆钻孔（1）锚杆钻孔采用YT28手风钻进行孔钻。（2）锚杆的开孔按施工图纸布置的钻孔位置进行，严格控制孔位偏差在设计允许的范围内。（3）锚杆的孔轴方向符合施工图纸要求。系统锚杆的孔轴方向要垂直于开挖面；局部加固锚杆的孔轴方向与可能滑动面的倾向相反。3、锚杆注浆及安装锚杆采用“先注浆后安装锚杆”的程序施工。锚杆注浆采用MZ-1型注浆机注浆，人工进行插杆。6、喷射混凝土施工喷射混凝土主要采用干喷法，钢筋网由人工制安，喷射厚度按设计要求施工。喷锚前必须提前通知项目部检查验收，合格后才能进行下一步施工。严格按照规范要求取样、养护。1、材料准备（1）水泥：优先选用符合国家标准的普通硅酸盐水泥，水泥为不低于42.5级普通硅酸盐水泥，水泥应有生产厂的质量证明书。（2）骨料：细骨料应采用坚硬耐久的粗、中砂，细度模数宜符合规范要求；粗骨料应采用耐久的卵石或碎石，粒径不应大于15mm；喷射混凝土中不得使用含有活性二氧化硅的骨料，喷射混凝土的骨料级配应满足相关规范规程的规定。（3）水：应符合本技术条款中锚杆施工用水的规定。（4）外加剂：速凝剂的质量应符合DL/T5100的有关规定及施工图要求并有生产厂的质量证明书，初凝时间不应大于5min，终凝时间不应大于10min。选用外加剂应我方批准。（5）钢筋网：应采用Ш级钢筋钢筋网。2、配料、拌和及运输喷射混凝土应按施工规范规定执行，并应集中拌制。（1）称量允许偏差拌制混合料的称量允许偏差应符合下列规定：水泥和速凝剂±2％；砂、石±3％。（2）搅拌时间混合料搅拌时间应遵守下列规定：拟采用混凝土拌和站供料用改装混凝土罐车运输至喷射作业面由TK961型混凝土喷射机进行作业。采用容量小于400L的强制式搅拌机拌料时，搅拌时间不得少于lmin。混合料掺有外加剂时，搅拌时间应适当延长。（3）运输做到混合料在运输、存放过程中，严防雨淋、滴水及大块石等杂物混入，装入喷射机前应过筛。（4）喷射混凝土的准备工作施工人员在喷射前对喷射面进行检查，并做好以下准备工作：1）清除开挖面的浮石、石渣和堆积物。2）处理好光滑开挖面。3）安设工作平台。4）用高压风水枪冲洗喷面，对遇水易潮解的泥化岩层，应采用高压风清扫岩面；5）埋设控制喷射混凝土厚度的标志。6）配备良好的通风和充足的照明设施。7）喷射作业前，施工作业人员对施工机械设备，风、水管路和电线等进行全面检查和试运行。8）安排施工员在受喷面滴水部位埋设导管排水，导水效果不好的含水层可设盲沟排水，对淋水处可设截水圈排水。9）岩石边坡应将基岩面整平，并将表面松动岩块、浮渣等覆盖物清理干净。10）清除坡脚处的石渣等堆积物。11）明挖土质边坡喷射混凝土支护作业前，将边坡整平、压实，自坡底开始自下而上分段分片依次进行喷射。12）严禁在松散土面上喷射混凝土。13）将基岩面整平，并将表面松动岩块、浮渣等覆盖物清理干净。14）清除石渣等堆积物。15）监理人指明的破碎岩石区，及时喷素混凝土保护。（5）钢筋网的制安1）施工人员按施工图纸的要求和监理人的指示，在指定部位进行喷射混凝土前按设计图布设钢筋网。2）钢筋网保护厚度应按设计图纸标示执行。3）钢筋网安装按规范规定执行。（6）喷射混凝土1）喷混凝土在锚杆注浆后进行，采用“干喷法”施工，主要工艺流程见图。图：湿喷法施工工艺流程图：干喷法喷射施工流程图（2）施工...
