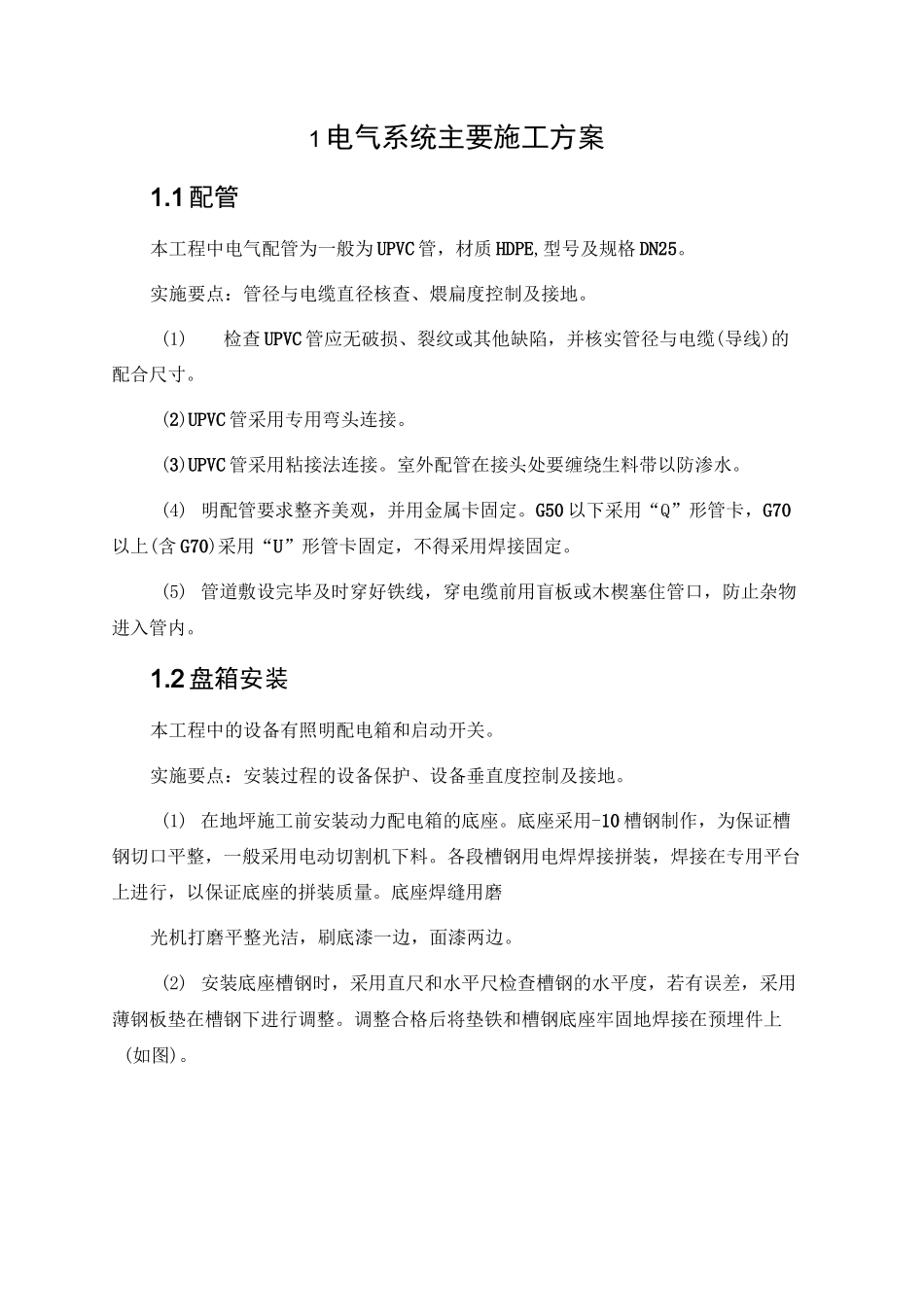

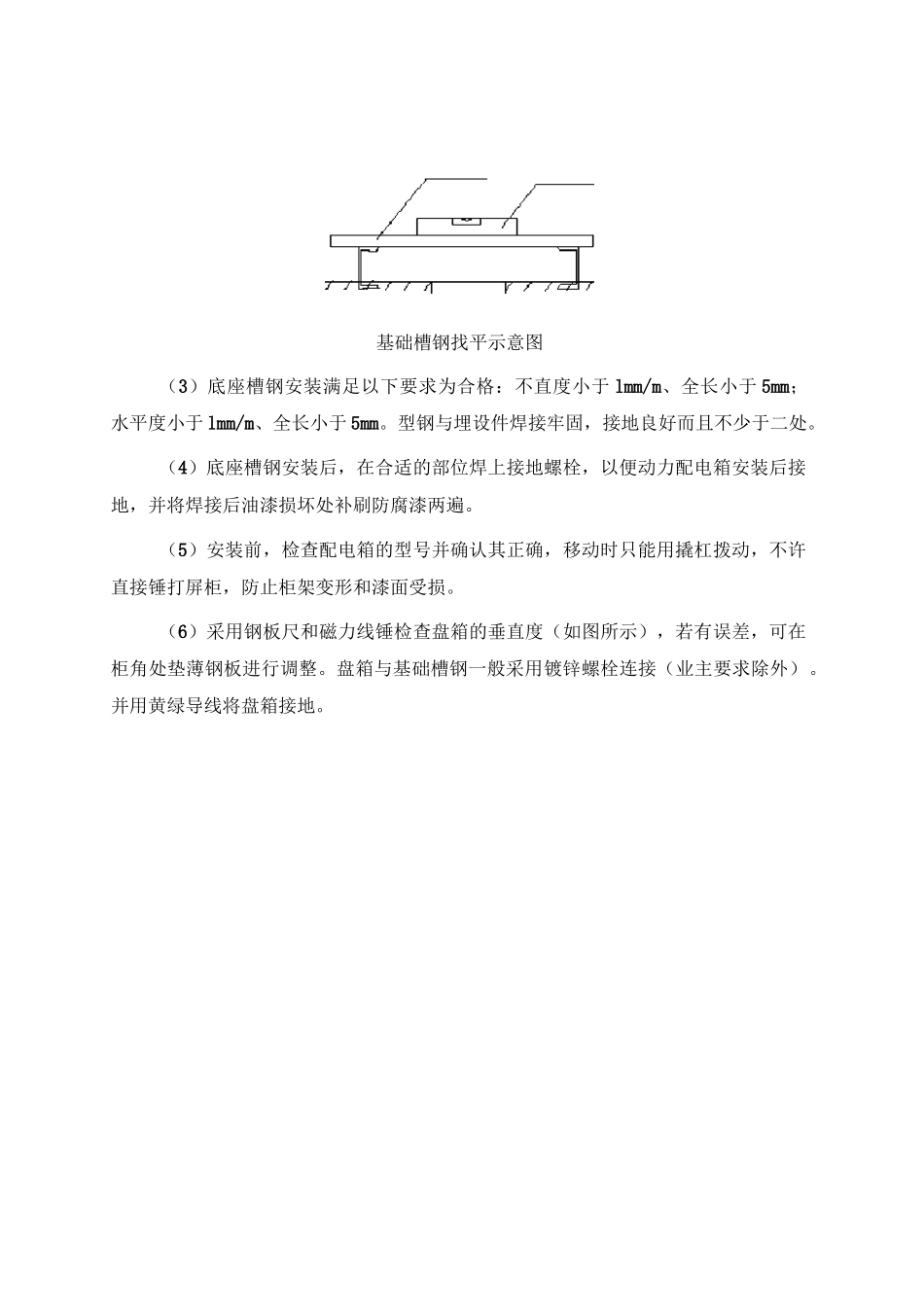

1 电气系统主要施工方案1.1 配管本工程中电气配管为一般为 UPVC 管，材质 HDPE,型号及规格 DN25。实施要点：管径与电缆直径核查、煨扁度控制及接地。(1)检查 UPVC 管应无破损、裂纹或其他缺陷，并核实管径与电缆(导线)的配合尺寸。(2)UPVC 管采用专用弯头连接。(3)UPVC 管采用粘接法连接。室外配管在接头处要缠绕生料带以防渗水。(4) 明配管要求整齐美观，并用金属卡固定。G50 以下采用“Q”形管卡，G70以上(含 G70)采用“U”形管卡固定，不得采用焊接固定。(5) 管道敷设完毕及时穿好铁线，穿电缆前用盲板或木楔塞住管口，防止杂物进入管内。1.2 盘箱安装本工程中的设备有照明配电箱和启动开关。实施要点：安装过程的设备保护、设备垂直度控制及接地。(1) 在地坪施工前安装动力配电箱的底座。底座采用-10 槽钢制作，为保证槽钢切口平整，一般采用电动切割机下料。各段槽钢用电焊焊接拼装，焊接在专用平台上进行，以保证底座的拼装质量。底座焊缝用磨光机打磨平整光洁，刷底漆一边，面漆两边。(2) 安装底座槽钢时，采用直尺和水平尺检查槽钢的水平度，若有误差，采用薄钢板垫在槽钢下进行调整。调整合格后将垫铁和槽钢底座牢固地焊接在预埋件上(如图)。基础槽钢找平示意图（3）底座槽钢安装满足以下要求为合格：不直度小于 lmm/m、全长小于 5mm；水平度小于 lmm/m、全长小于 5mm。型钢与埋设件焊接牢固，接地良好而且不少于二处。（4）底座槽钢安装后，在合适的部位焊上接地螺栓，以便动力配电箱安装后接地，并将焊接后油漆损坏处补刷防腐漆两遍。（5）安装前，检查配电箱的型号并确认其正确，移动时只能用撬杠拨动，不许直接锤打屏柜，防止柜架变形和漆面受损。（6）采用钢板尺和磁力线锤检查盘箱的垂直度（如图所示），若有误差，可在柜角处垫薄钢板进行调整。盘箱与基础槽钢一般采用镀锌螺栓连接（业主要求除外）。并用黄绿导线将盘箱接地。盘柜垂直度检（7）安装后经检查符合以下要求为合格，见表。安装偏差表屏柜安装检查项目允许偏差垂直度（每米）CL5水平度稲邻两盘顶部<2成列盘顶部<5不平度相邻两盘边J\成列盘面C5雄间接缝<21.3 电缆敷设本工程中，动力和照明系统一般采用电力电缆（型号 YJV-1000V；4*6+6）穿管敷设，走向不一。实施要点：强弱分开、尽量避免电缆交叉。（1）制作电缆敷设表，统计出将敷设的所有电缆。将这些数据进行分类，并根据业主提供的电缆到货清单长度，对电缆盘进行配比和编号，确定电缆的堆...
