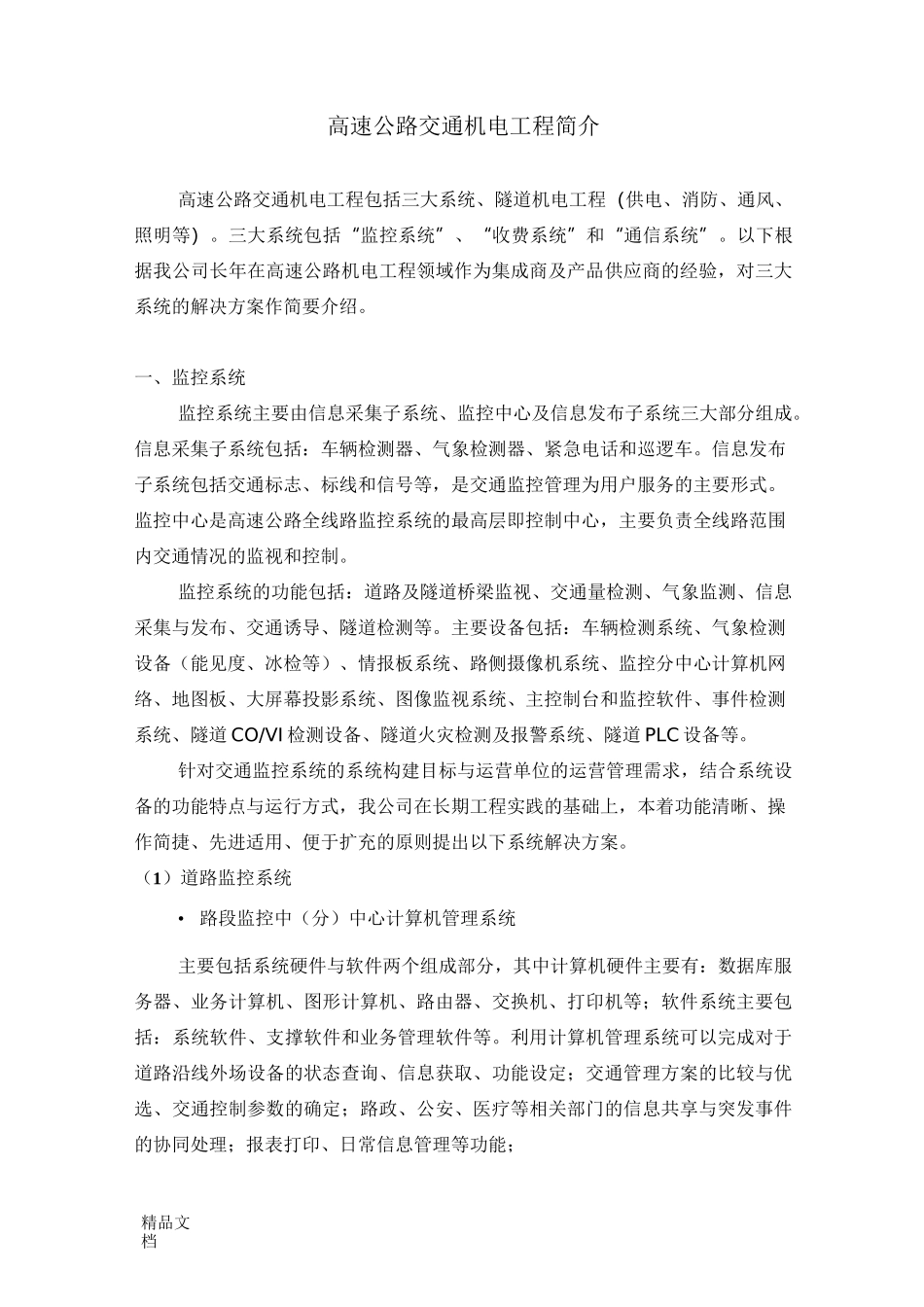

精品文档高速公路交通机电工程简介高速公路交通机电工程包括三大系统、隧道机电工程(供电、消防、通风、照明等)。三大系统包括“监控系统”、“收费系统”和“通信系统”。以下根据我公司长年在高速公路机电工程领域作为集成商及产品供应商的经验,对三大系统的解决方案作简要介绍。一、监控系统监控系统主要由信息采集子系统、监控中心及信息发布子系统三大部分组成。信息采集子系统包括:车辆检测器、气象检测器、紧急电话和巡逻车。信息发布子系统包括交通标志、标线和信号等,是交通监控管理为用户服务的主要形式。监控中心是高速公路全线路监控系统的最高层即控制中心,主要负责全线路范围内交通情况的监视和控制。监控系统的功能包括:道路及隧道桥梁监视、交通量检测、气象监测、信息采集与发布、交通诱导、隧道检测等。主要设备包括:车辆检测系统、气象检测设备(能见度、冰检等)、情报板系统、路侧摄像机系统、监控分中心计算机网络、地图板、大屏幕投影系统、图像监视系统、主控制台和监控软件、事件检测系统、隧道 CO/VI 检测设备、隧道火灾检测及报警系统、隧道 PLC 设备等。针对交通监控系统的系统构建目标与运营单位的运营管理需求,结合系统设备的功能特点与运行方式,我公司在长期工程实践的基础上,本着功能清晰、操作简捷、先进适用、便于扩充的原则提出以下系统解决方案。(1)道路监控系统•路段监控中(分)中心计算机管理系统主要包括系统硬件与软件两个组成部分,其中计算机硬件主要有:数据库服务器、业务计算机、图形计算机、路由器、交换机、打印机等;软件系统主要包括:系统软件、支撑软件和业务管理软件等。利用计算机管理系统可以完成对于道路沿线外场设备的状态查询、信息获取、功能设定;交通管理方案的比较与优选、交通控制参数的确定;路政、公安、医疗等相关部门的信息共享与突发事件的协同处理;报表打印、日常信息管理等功能;精品文档•信息采集系统用于道路沿线的交通、环境信息的采集,采集方式主要有人工采集和自动采集两种。主要设备包括紧急电话(ET)、车辆检测器(VD)、气象检测器(WD)等;•信息发布系统用于道路交通诱导、警示信息的发布,主要设备包括门架式情报板CMS)、立柱式情报板(SCMS)、可变限速标志(CSLS)等;•闭路电视监视(CCTV)系统主要设备包括前端的视频采集摄像机(通常还含有云台、防护罩、解码器等)、传输用视频(数据)复用光端机、中(分)心视频切换控制矩阵...
