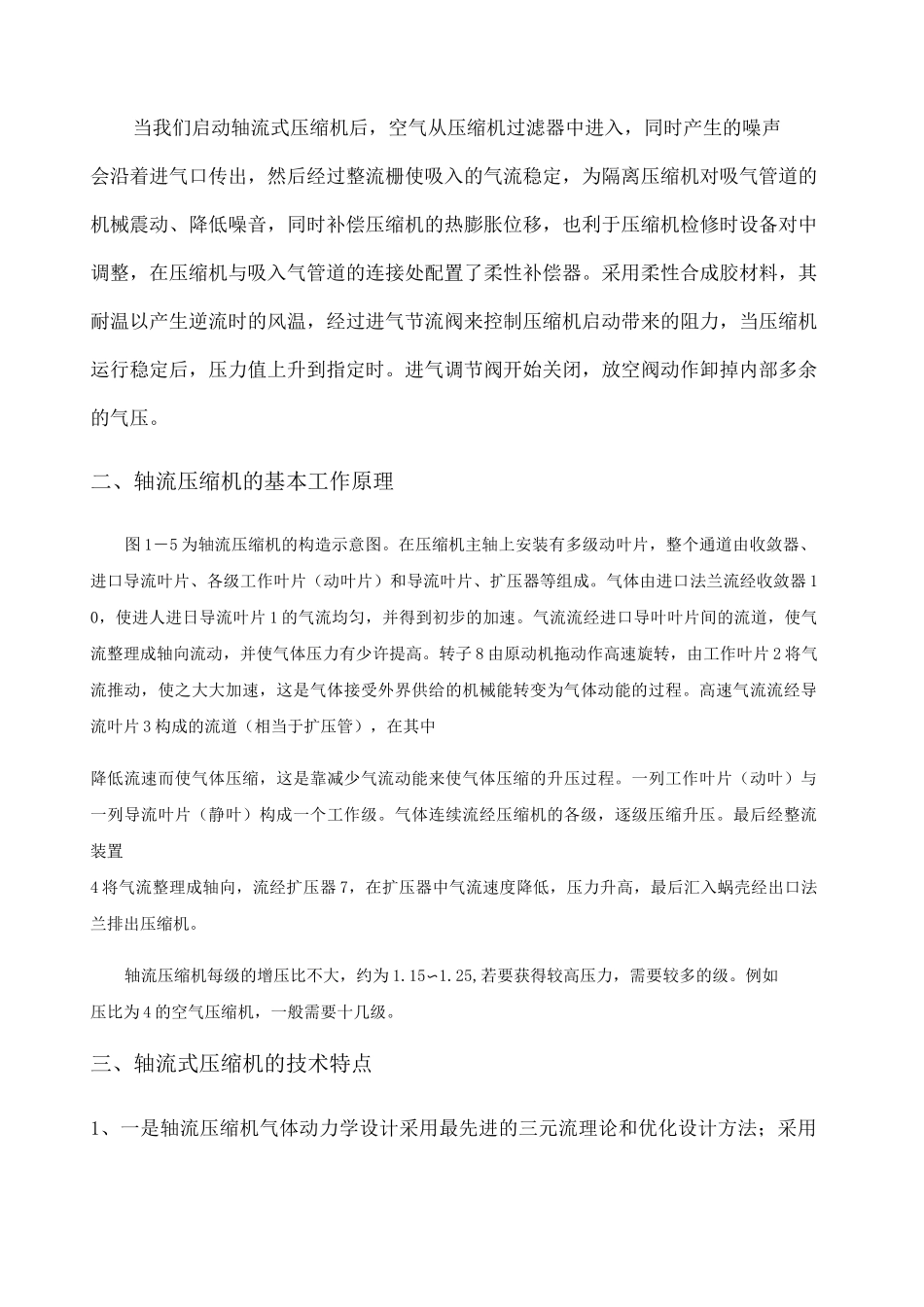

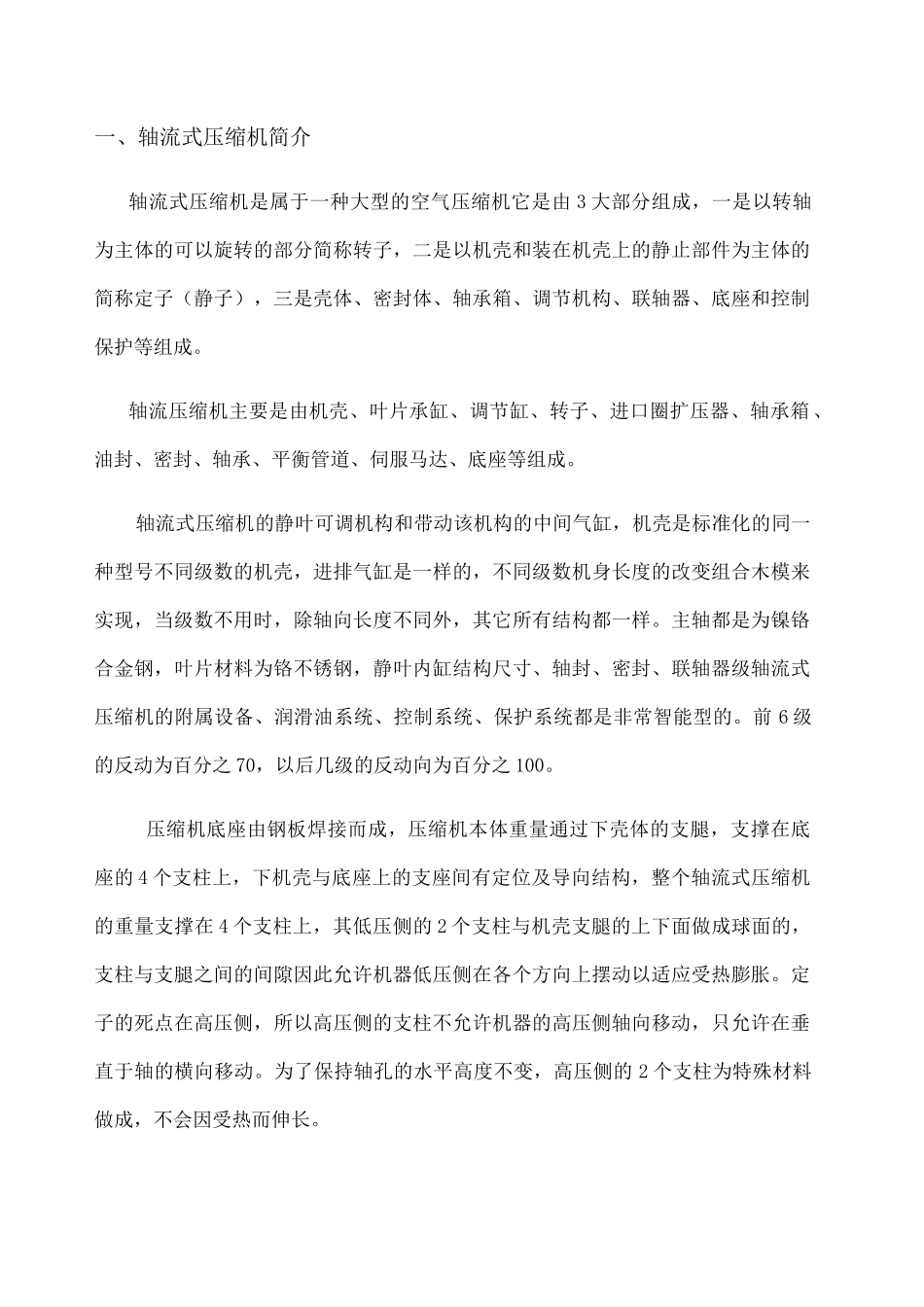

一、轴流式压缩机简介轴流式压缩机是属于一种大型的空气压缩机它是由 3 大部分组成，一是以转轴为主体的可以旋转的部分简称转子，二是以机壳和装在机壳上的静止部件为主体的简称定子（静子），三是壳体、密封体、轴承箱、调节机构、联轴器、底座和控制保护等组成。轴流压缩机主要是由机壳、叶片承缸、调节缸、转子、进口圈扩压器、轴承箱、油封、密封、轴承、平衡管道、伺服马达、底座等组成。轴流式压缩机的静叶可调机构和带动该机构的中间气缸，机壳是标准化的同一种型号不同级数的机壳，进排气缸是一样的，不同级数机身长度的改变组合木模来实现，当级数不用时，除轴向长度不同外，其它所有结构都一样。主轴都是为镍铬合金钢，叶片材料为铬不锈钢，静叶内缸结构尺寸、轴封、密封、联轴器级轴流式压缩机的附属设备、润滑油系统、控制系统、保护系统都是非常智能型的。前 6 级的反动为百分之 70，以后几级的反动向为百分之 100。压缩机底座由钢板焊接而成，压缩机本体重量通过下壳体的支腿，支撑在底座的 4 个支柱上，下机壳与底座上的支座间有定位及导向结构，整个轴流式压缩机的重量支撑在 4 个支柱上，其低压侧的 2 个支柱与机壳支腿的上下面做成球面的，支柱与支腿之间的间隙因此允许机器低压侧在各个方向上摆动以适应受热膨胀。定子的死点在高压侧，所以高压侧的支柱不允许机器的高压侧轴向移动，只允许在垂直于轴的横向移动。为了保持轴孔的水平高度不变，高压侧的 2 个支柱为特殊材料做成，不会因受热而伸长。当我们启动轴流式压缩机后，空气从压缩机过滤器中进入，同时产生的噪声会沿着进气口传出，然后经过整流栅使吸入的气流稳定，为隔离压缩机对吸气管道的机械震动、降低噪音，同时补偿压缩机的热膨胀位移，也利于压缩机检修时设备对中调整，在压缩机与吸入气管道的连接处配置了柔性补偿器。采用柔性合成胶材料，其耐温以产生逆流时的风温，经过进气节流阀来控制压缩机启动带来的阻力，当压缩机运行稳定后，压力值上升到指定时。进气调节阀开始关闭，放空阀动作卸掉内部多余的气压。二、轴流压缩机的基本工作原理图 1－5 为轴流压缩机的构造示意图。在压缩机主轴上安装有多级动叶片，整个通道由收敛器、进口导流叶片、各级工作叶片（动叶片）和导流叶片、扩压器等组成。气体由进口法兰流经收敛器 10，使进人进日导流叶片 1 的气流均匀，并得到初步的加速。气流流经进口导叶叶片间的流道，使气流整理成轴向流动，并...
