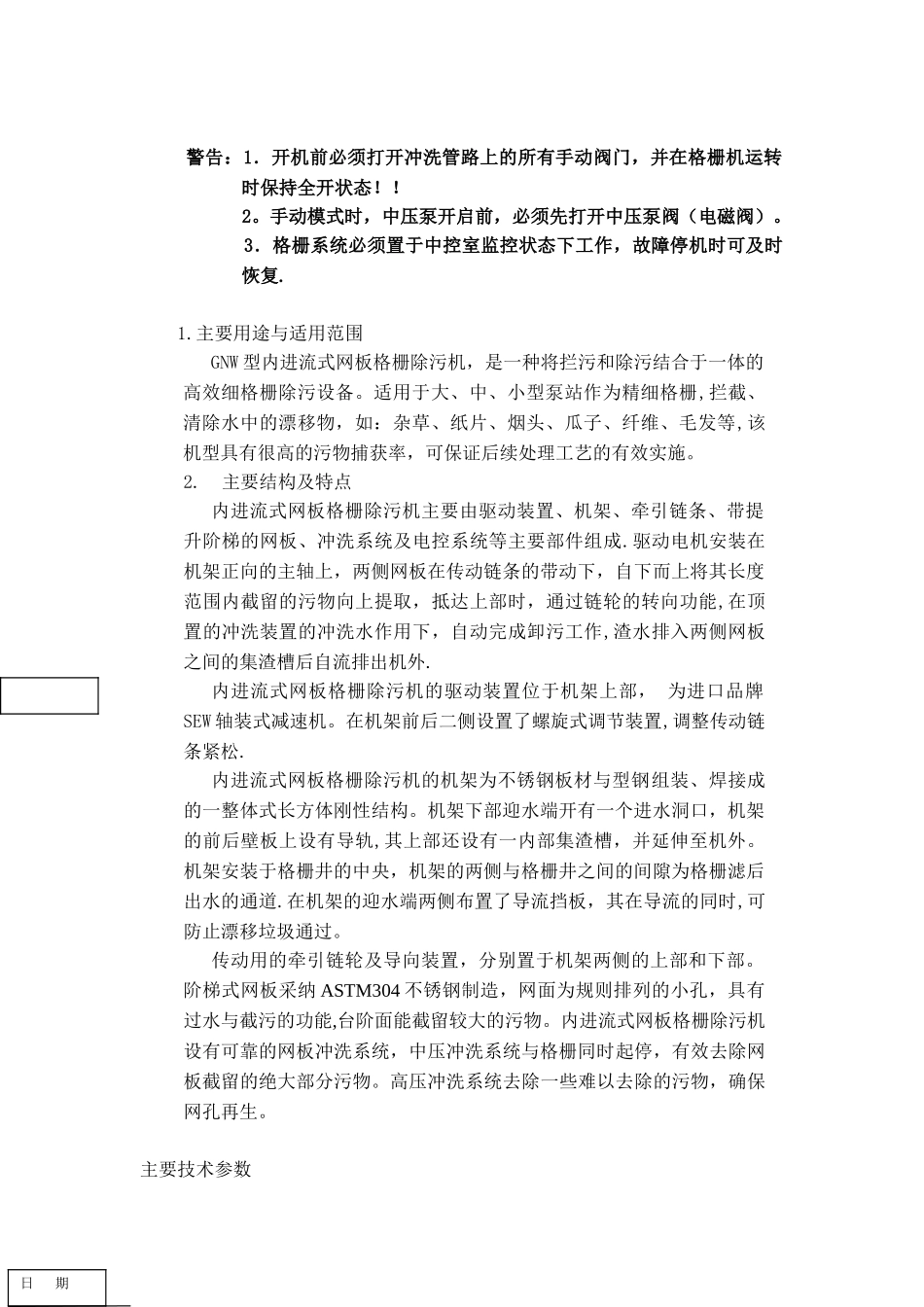

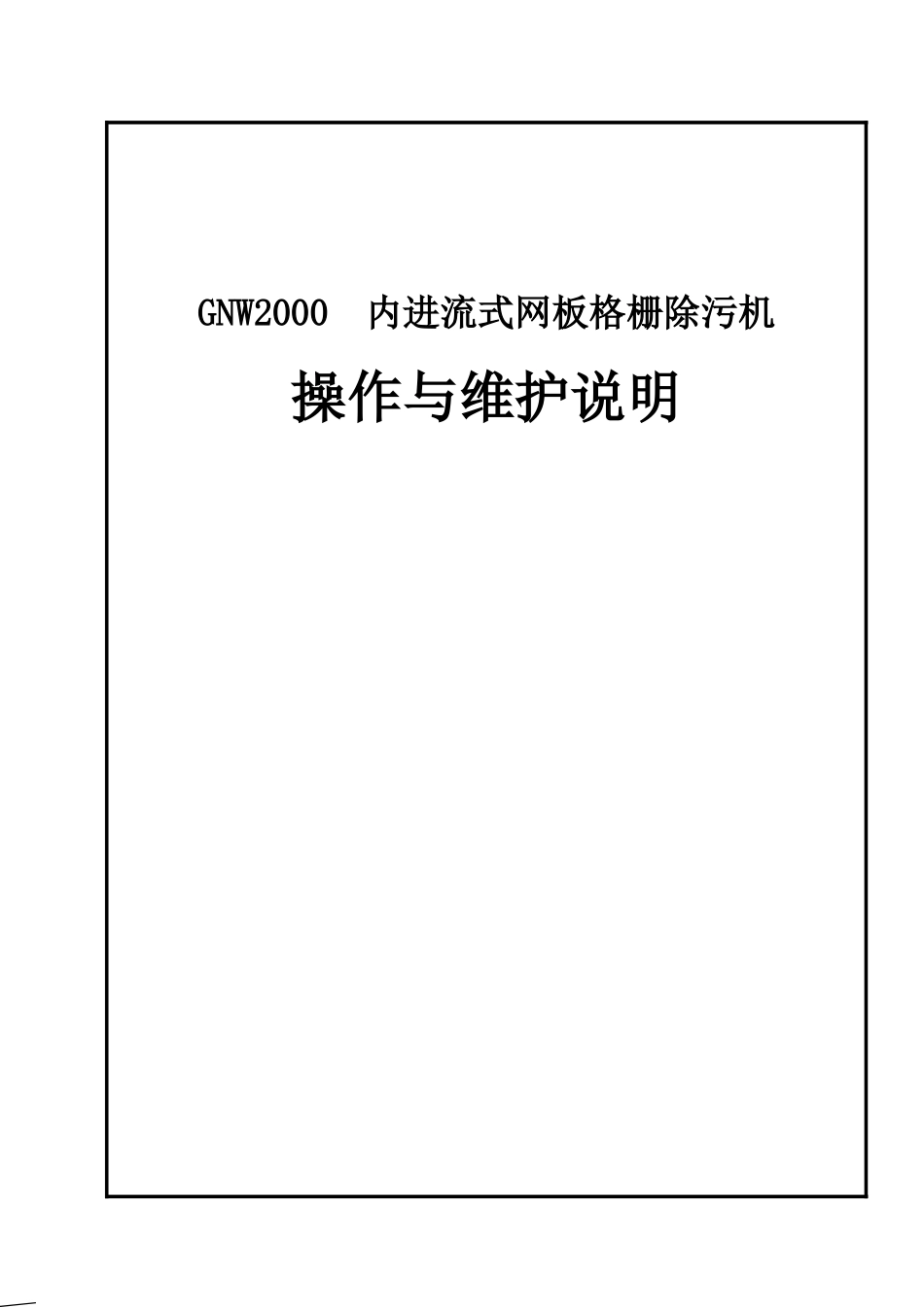

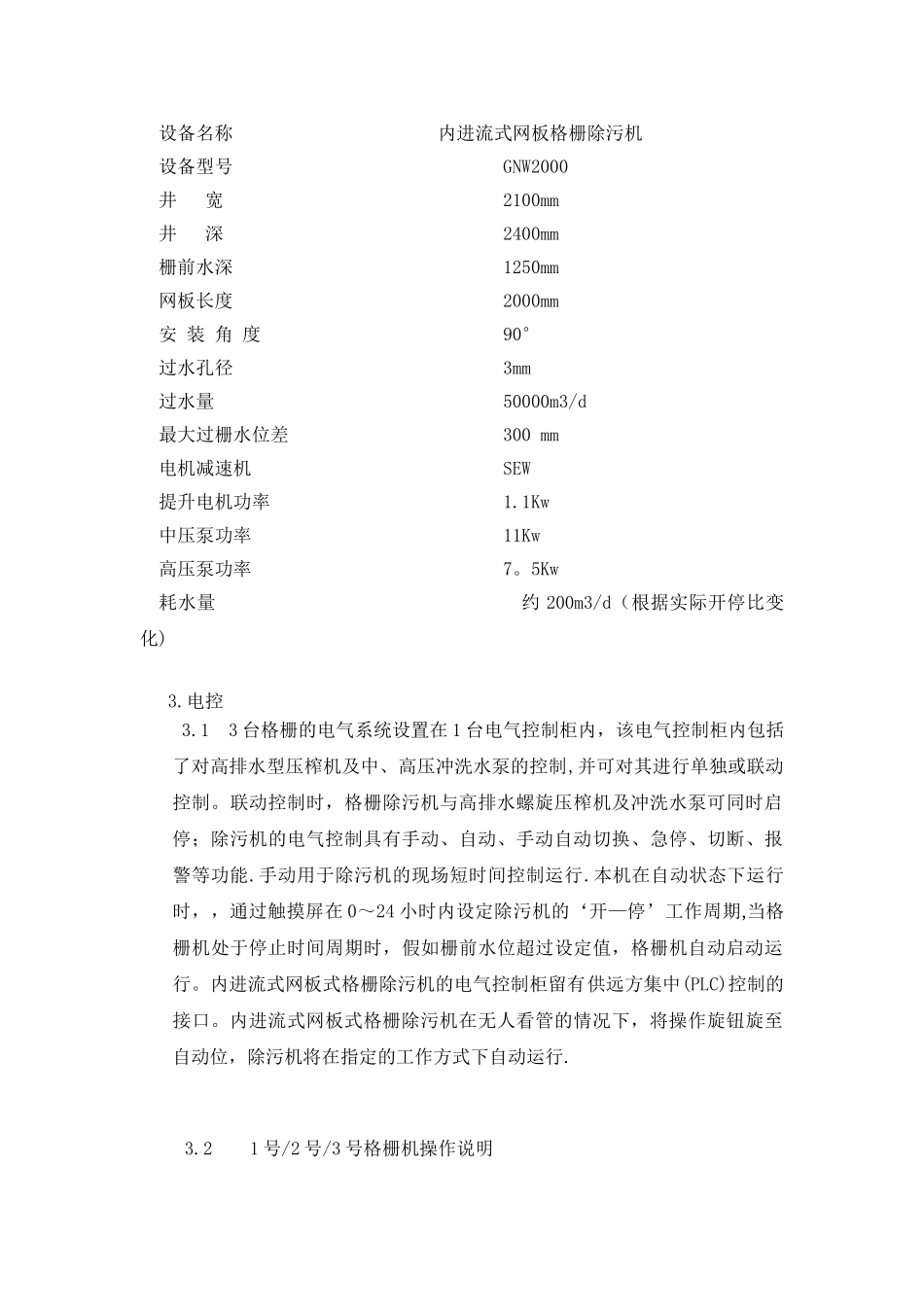

GNW2000 内进流式网板格栅除污机操作与维护说明 警告：1．开机前必须打开冲洗管路上的所有手动阀门，并在格栅机运转时保持全开状态！！ 2。手动模式时，中压泵开启前，必须先打开中压泵阀（电磁阀）。 3．格栅系统必须置于中控室监控状态下工作，故障停机时可及时恢复.1.主要用途与适用范围GNW 型内进流式网板格栅除污机，是一种将拦污和除污结合于一体的高效细格栅除污设备。适用于大、中、小型泵站作为精细格栅,拦截、清除水中的漂移物，如：杂草、纸片、烟头、瓜子、纤维、毛发等,该机型具有很高的污物捕获率，可保证后续处理工艺的有效实施。2.主要结构及特点内进流式网板格栅除污机主要由驱动装置、机架、牵引链条、带提升阶梯的网板、冲洗系统及电控系统等主要部件组成.驱动电机安装在机架正向的主轴上，两侧网板在传动链条的带动下，自下而上将其长度范围内截留的污物向上提取，抵达上部时，通过链轮的转向功能,在顶置的冲洗装置的冲洗水作用下，自动完成卸污工作,渣水排入两侧网板之间的集渣槽后自流排出机外.内进流式网板格栅除污机的驱动装置位于机架上部， 为进口品牌SEW 轴装式减速机。在机架前后二侧设置了螺旋式调节装置,调整传动链条紧松.内进流式网板格栅除污机的机架为不锈钢板材与型钢组装、焊接成的一整体式长方体刚性结构。机架下部迎水端开有一个进水洞口，机架的前后壁板上设有导轨,其上部还设有一内部集渣槽，并延伸至机外。机架安装于格栅井的中央，机架的两侧与格栅井之间的间隙为格栅滤后出水的通道.在机架的迎水端两侧布置了导流挡板，其在导流的同时,可防止漂移垃圾通过。传动用的牵引链轮及导向装置，分别置于机架两侧的上部和下部。阶梯式网板采纳 ASTM304 不锈钢制造，网面为规则排列的小孔，具有过水与截污的功能,台阶面能截留较大的污物。内进流式网板格栅除污机设有可靠的网板冲洗系统，中压冲洗系统与格栅同时起停，有效去除网板截留的绝大部分污物。高压冲洗系统去除一些难以去除的污物，确保网孔再生。主要技术参数日 期设备名称 内进流式网板格栅除污机设备型号 GNW2000井 宽 2100mm井 深 2400mm栅前水深 1250mm网板长度 2000mm安 装 角 度 90°过水孔径 3mm过水量 50000m3/d最大过栅水位差 300 mm电机减速机 SEW提升电机功率 1.1Kw中压泵功率 11Kw高压泵功率 7。5Kw耗水量 约 200m3/d（根据实际开停比变化)3.电控3.1 3 台格栅的电气系统设置在 1 台电气控制柜内，该电...
