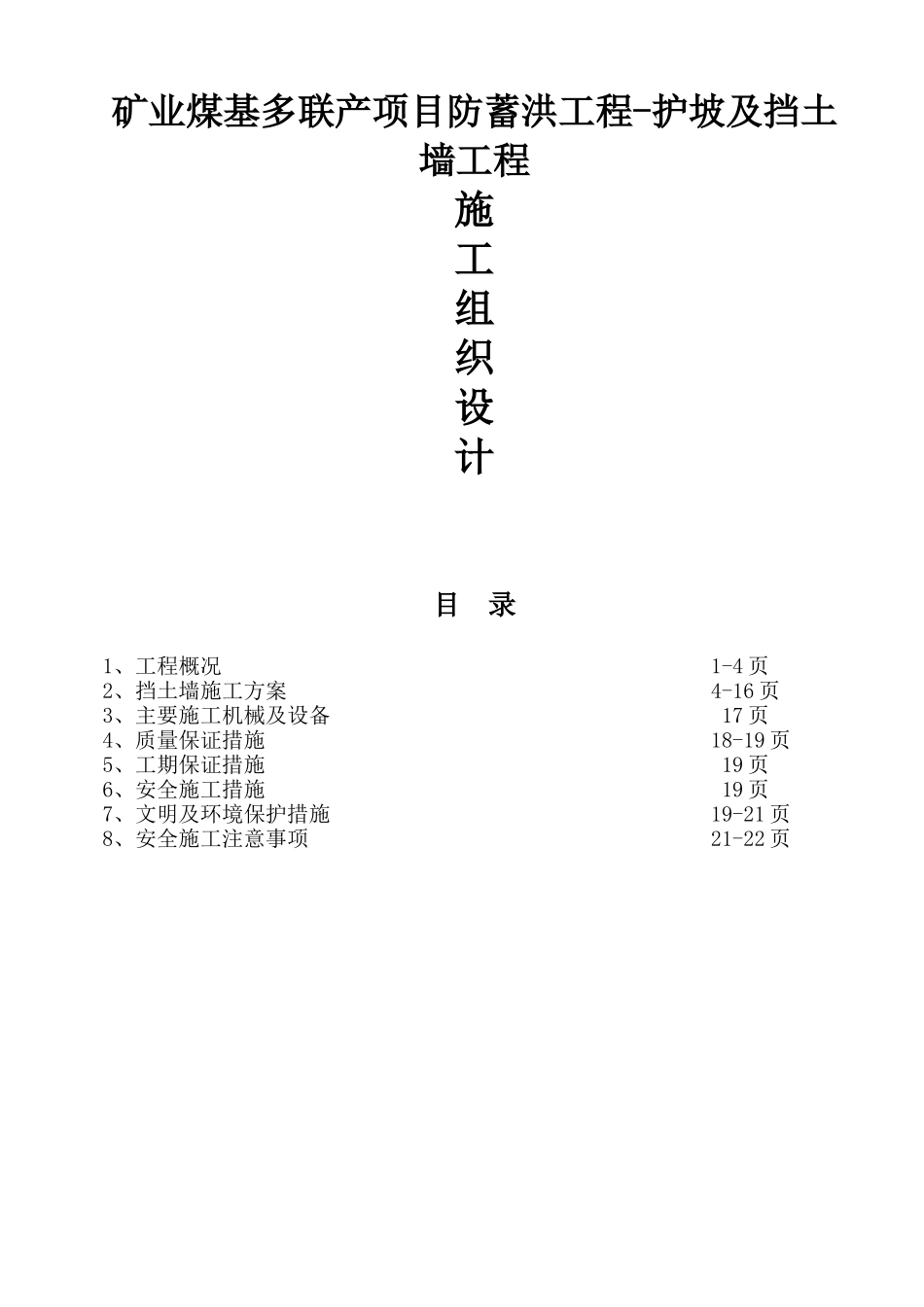

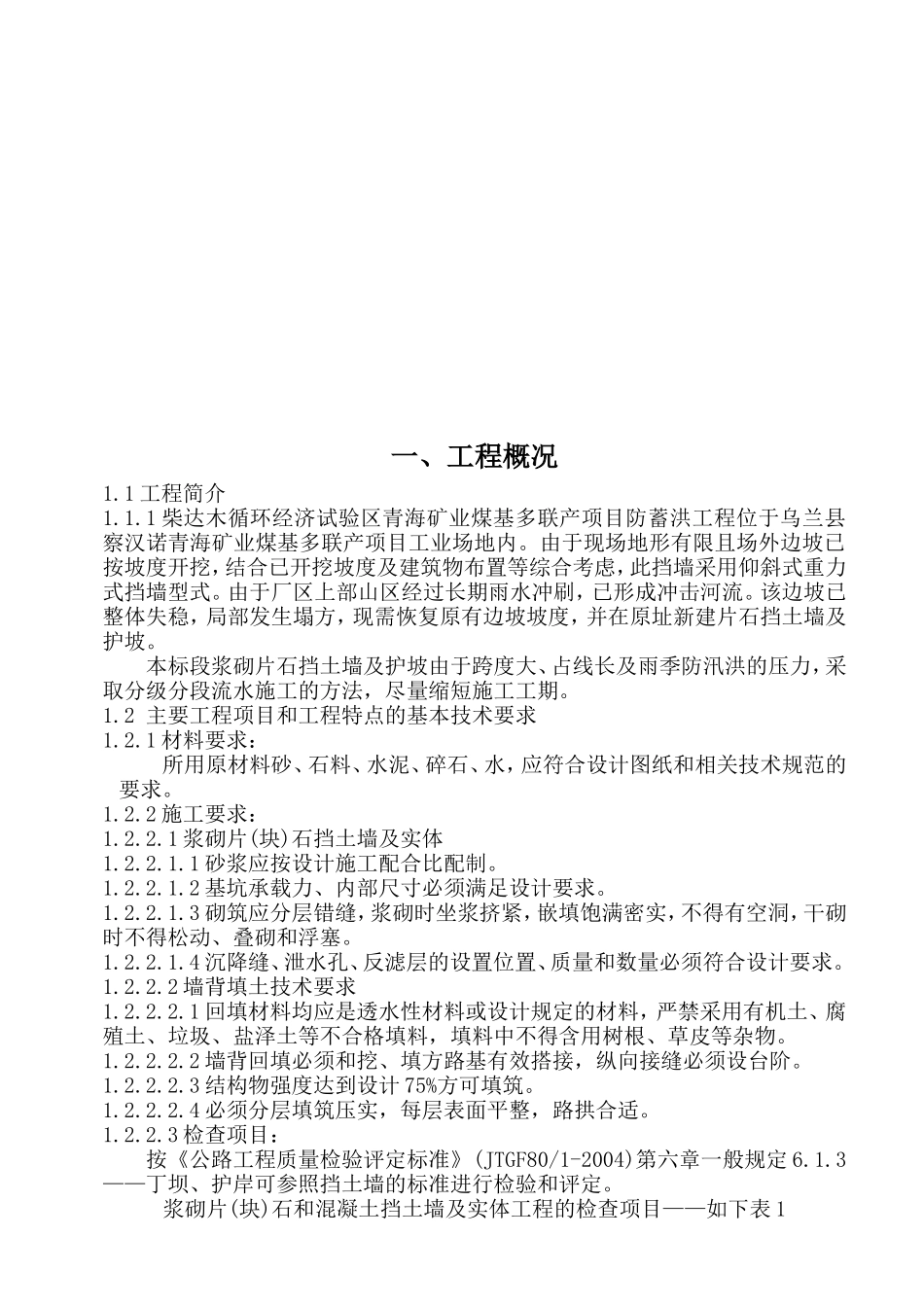

矿业煤基多联产项目防蓄洪工程-护坡及挡土墙工程施工组织设计目录1、工程概况1-4页2、挡土墙施工方案4-16页3、主要施工机械及设备17页4、质量保证措施18-19页5、工期保证措施19页6、安全施工措施19页7、文明及环境保护措施19-21页8、安全施工注意事项21-22页一、工程概况1.1工程简介1.1.1柴达木循环经济试验区青海矿业煤基多联产项目防蓄洪工程位于乌兰县察汉诺青海矿业煤基多联产项目工业场地内。由于现场地形有限且场外边坡已按坡度开挖，结合已开挖坡度及建筑物布置等综合考虑，此挡墙采用仰斜式重力式挡墙型式。由于厂区上部山区经过长期雨水冲刷，已形成冲击河流。该边坡已整体失稳，局部发生塌方，现需恢复原有边坡坡度，并在原址新建片石挡土墙及护坡。本标段浆砌片石挡土墙及护坡由于跨度大、占线长及雨季防汛洪的压力，采取分级分段流水施工的方法，尽量缩短施工工期。1.2主要工程项目和工程特点的基本技术要求1.2.1材料要求：所用原材料砂、石料、水泥、碎石、水，应符合设计图纸和相关技术规范的要求。1.2.2施工要求：1.2.2.1浆砌片(块)石挡土墙及实体1.2.2.1.1砂浆应按设计施工配合比配制。1.2.2.1.2基坑承载力、内部尺寸必须满足设计要求。1.2.2.1.3砌筑应分层错缝，浆砌时坐浆挤紧，嵌填饱满密实，不得有空洞，干砌时不得松动、叠砌和浮塞。1.2.2.1.4沉降缝、泄水孔、反滤层的设置位置、质量和数量必须符合设计要求。1.2.2.2墙背填土技术要求1.2.2.2.1回填材料均应是透水性材料或设计规定的材料，严禁采用有机土、腐殖土、垃圾、盐泽土等不合格填料，填料中不得含用树根、草皮等杂物。1.2.2.2.2墙背回填必须和挖、填方路基有效搭接，纵向接缝必须设台阶。1.2.2.2.3结构物强度达到设计75%方可填筑。1.2.2.2.4必须分层填筑压实，每层表面平整，路拱合适。1.2.2.3检查项目：按《公路工程质量检验评定标准》(JTGF80/1-2004)第六章一般规定6.1.3——丁坝、护岸可参照挡土墙的标准进行检验和评定。浆砌片(块)石和混凝土挡土墙及实体工程的检查项目——如下表1项次检查项目规定值或允许偏差检查方法1砂浆或混凝土强度(MPa)在合格标准内按JTGF80/1-2004附录F或D检查2平面位置(mm)浆砌挡土墙50经纬仪：每20m检查墙顶外边线3点混凝土挡土墙303顶面高程(mm)浆砌挡土墙20水准仪：每20m检查1点混凝土挡土墙4竖直度或坡度(%)0.5吊垂线：每20m检查2点5断面尺寸(mm)不小于设计尺量：每20m量2个断面6底面高程(mm)浆砌挡土墙50水准仪：每20m检查1点混凝土挡土墙307表面平整度(mm)块石202m直尺：每20m检查3处，每处检查竖直和墙长两个方向片石30混凝土块、料石10混凝土5片（块）石干砌挡土墙及实体工程检查项目——如下表2项次检查项目规定值或允许偏差检查方法1平面位置(mm)50经纬仪：每20m检查墙顶外边线3点2顶面高程(mm)30水准仪：每20m检查3点3竖直度或坡度(%)0.5吊垂线：每20m检查3点4断面尺寸(mm)不小于设计尺量：每20m量2个断面5底面高程(mm)50水准仪：每20m检查1点6表面平整度(mm)502m直尺：每20m检查3处，每处检查竖直和墙长两个方向1.3.3挡土墙施工包括的施工顺序：测量放样、基槽开挖、承载力检测、砌筑挡墙基础、砌筑挡土墙墙身、勾缝、养护等施工工序。由于雨季的提前到来，基槽的开挖要快，回填要及时，以免浸泡基底。二、挡土墙施工方案2.1施工组织机构设置2.1.1管理人员配置为了保证工程的施工质量，满足工期要求，我单位结合本工程的具体情况配备了多年从事施工及管理工作，对每施工作业点我部将根据工程数量及相应的技术难度系数，配置具有丰富施工经验，熟练业务综合素质高并取得良好业绩的项目经理专业技术和经营管理人员组建项目经理部，包括主要生产负责人、主要技术负责人、现场施工员、质检员、试验员、测量员、安全员、材料员等相关管理人员，组建挡土墙施工队伍，负责本项工程的施工。2.1.2施工工人配置对每施工作业点我部将根据工程数量、节点工期及相应的技术难度程度和现场实际情况配置包括普工15～20人、砌筑工80～90人，电工1人、机械工2人、修理工1人等相关施工工人。2.1.1项目管理组织机构图2.2.1挡土墙开工时间：2014年6月27日2.2.2完工时...
