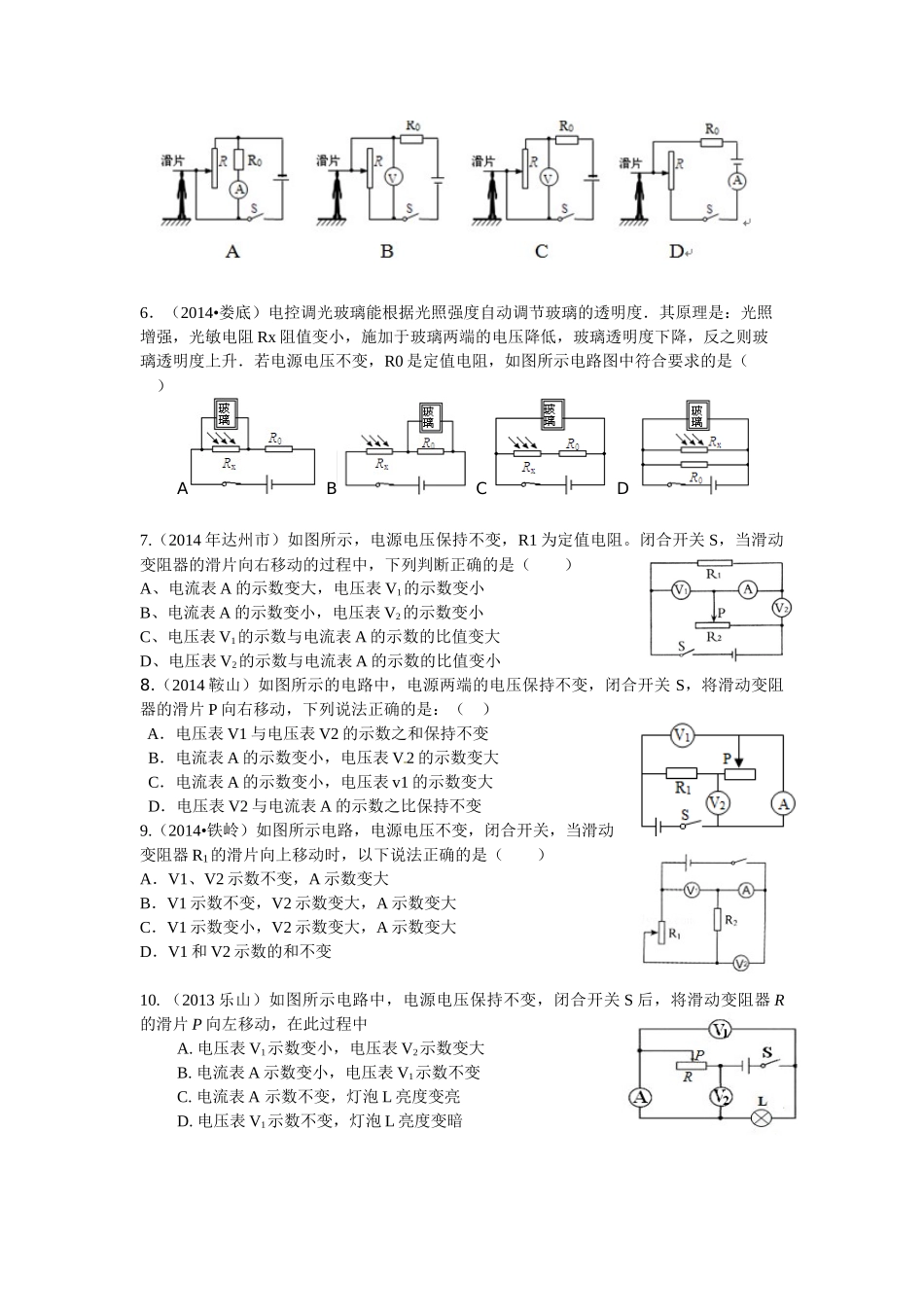

欧姆定律之动态电路练习题2017.10.27动态电路问题是由于电路中电阻变化或者通过开关的通断引起的电表的变化题型，是考察欧姆定律理解和掌握情况的重要内容，在中考中占有重要的地位。下面我们分类举例。一、串联电路中动态电路问题1．（2014•遂宁）如图所示的电路，闭合开关S，将滑片P向右移动时（）A．电压表示数变大，电流表示数变大B．电压表示数变小，电流表示数变大C．电压表示数变小，电流表示数变小D．电压表示数与电流表示数的比值变大2．（2014•南充）如图所示的电路中，电源电压保持不变，为定值电阻，开关S闭合后，滑动变阻器的滑片P向左移动时，下列说法正确的是（）A．电流表示数变小，电压表与电流表示数乘积变大B．电流表示数变大，电压表与电流表示数乘积变大C．电流表示数变小，电压表与电流表示数之比变大D．电流表示数变大，电压表与电流表示数之比变小3.（2014龙东）．如图，电源电压保持不变，闭合开关后，将滑动变阻器R2的滑片P向右移动的过程中，下列说法正确的是（）A．电流表A的示数变大，电压表V２的示数变小B．电压表V2的示数与电流表A的示数的比值不变C．电流表A的示数变小，电压表V２的示数不变D．电压表V1与电压表V2的示数之和不变4．（2014•齐齐哈尔）如图所示，电源电压保持不变，当闭合开关后，滑动变阻器的滑片向右移动的过程中，下列说法正确的是（）来源：21cnj*y.co*m】A．电压表V1示数变大，电流表A示数变小B．电压表V2示数变大，电流表A示数变大C．电压表V1示数和电流表A示数的乘积不变D．电压表V2示数和电流表A示数的比值变大5．（2014•济宁）小梦为济宁市2014年5月份的体育测试设计了一个电子身高测量仪．如图的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是（）V2V1AR1R2P6．（2014•娄底）电控调光玻璃能根据光照强度自动调节玻璃的透明度．其原理是：光照增强，光敏电阻Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升．若电源电压不变，R0是定值电阻，如图所示电路图中符合要求的是（）ABCD7.（2014年达州市）如图所示，电源电压保持不变，R1为定值电阻。闭合开关S，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是（）A、电流表A的示数变大，电压表V1的示数变小B、电流表A的示数变小，电压表V2的示数变小C、电压表V1的示数与电流表A的示数的比值变大D、电压表V2的示数与电流表A的示数的比值变小8.（2014鞍山）如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是：（）A．电压表V1与电压表V2的示数之和保持不变B．电流表A的示数变小，电压表V2的示数变大C．电流表A的示数变小，电压表v1的示数变大D．电压表V2与电流表A的示数之比保持不变9.（2014•铁岭）如图所示电路，电源电压不变，闭合开关，当滑动变阻器R1的滑片向上移动时，以下说法正确的是（）A．V1、V2示数不变，A示数变大B．V1示数不变，V2示数变大，A示数变大C．V1示数变小，V2示数变大，A示数变大D．V1和V2示数的和不变10.（2013乐山）如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中A.电压表V1示数变小，电压表V2示数变大B.电流表A示数变小，电压表V1示数不变C.电流表A示数不变，灯泡L亮度变亮D.电压表V1示数不变，灯泡L亮度变暗11.（2013•衡阳）如图所示，小宇运用电学知识设计了一个电子身高测量仪，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP（右端P是滑片）与电路接触良好，杆cd和MP的电阻不计．当被测身高增加时，电压表的示数（）A．变大B．变小C．不变D．无法确定12．（2013威海）如图所示电路中，电源电压不变，R1为定值电阻，R为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电压表示数变小，电流表示数变大B．电压表示数变小，电流表示数变小C．电压表示数变大，电流表示数变小D．电压表和电流表的示数的比值不变二、并联电路中动态电路问题1．（2014•内江）如图所示的电路中，...
