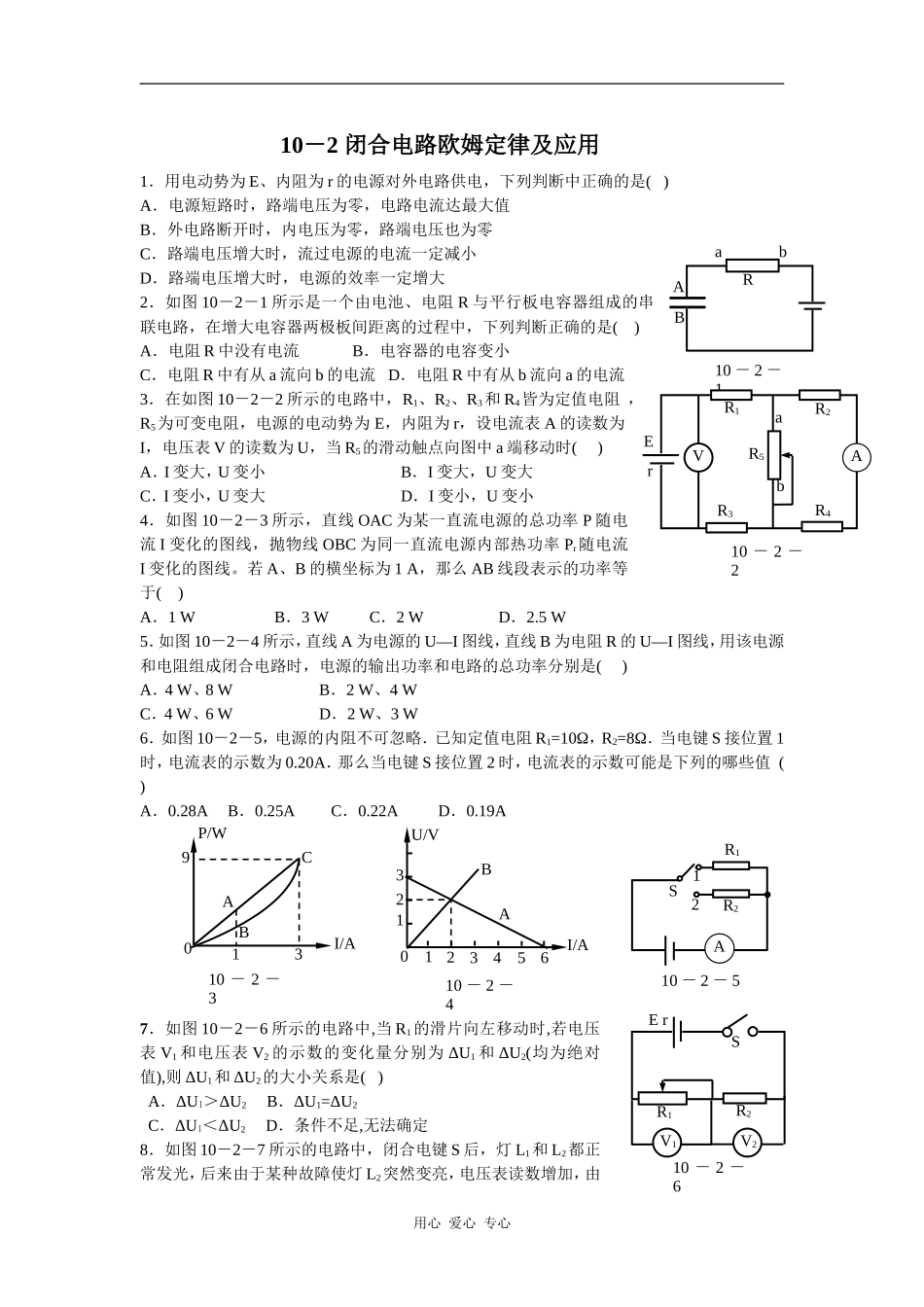

10－2 闭合电路欧姆定律及应用1．用电动势为 E、内阻为 r 的电源对外电路供电，下列判断中正确的是( )A．电源短路时，路端电压为零，电路电流达最大值 B．外电路断开时，内电压为零，路端电压也为零 C．路端电压增大时，流过电源的电流一定减小 D．路端电压增大时，电源的效率一定增大2．如图 10－2－1 所示是一个由电池、电阻 R 与平行板电容器组成的串联电路，在增大电容器两极板间距离的过程中，下列判断正确的是( ) A．电阻 R 中没有电流 B．电容器的电容变小C．电阻 R 中有从 a 流向 b 的电流 D．电阻 R 中有从 b 流向 a 的电流3．在如图 10－2－2 所示的电路中，R1、R2、R3和 R4皆为定值电阻 ，R5为可变电阻，电源的电动势为 E，内阻为 r，设电流表 A 的读数为I，电压表 V 的读数为 U，当 R5的滑动触点向图中 a 端移动时( )A．I 变大，U 变小B．I 变大，U 变大C．I 变小，U 变大D．I 变小，U 变小4．如图 10－2－3 所示，直线 OAC 为某一直流电源的总功率 P 随电流 I 变化的图线，抛物线 OBC 为同一直流电源内部热功率 Pr随电流I 变化的图线。若 A、B 的横坐标为 1 A，那么 AB 线段表示的功率等于( )A．1 W B．3 W C．2 WD．2.5 W5．如图 10－2－4 所示，直线 A 为电源的 U—I 图线，直线 B 为电阻 R 的 U—I 图线，用该电源和电阻组成闭合电路时，电源的输出功率和电路的总功率分别是( ) A．4 W、8 W B．2 W、4 W C．4 W、6 W D．2 W、3 W6．如图 10－2－5，电源的内阻不可忽略．已知定值电阻 R1=10Ω，R2=8Ω．当电键 S 接位置 1时，电流表的示数为 0.20A．那么当电键 S 接位置 2 时，电流表的示数可能是下列的哪些值 ( )A．0.28A B．0.25A C．0.22A D．0.19A7．如图 10－2－6 所示的电路中,当 R1的滑片向左移动时,若电压表 V1 和电压表 V2 的示数的变化量分别为 ΔU1 和 ΔU2(均为绝对值),则 ΔU1和 ΔU2的大小关系是( )A．ΔU1＞ΔU2 B．ΔU1=ΔU2C．ΔU1＜ΔU2 D．条件不足,无法确定8．如图 10－2－7 所示的电路中，闭合电键 S 后，灯 L1和 L2都正常发光，后来由于某种故障使灯 L2突然变亮，电压表读数增加，由用心 爱心 专心RabAB10 － 2 －1AVErR1R2R3R4R5ab10 － 2 －2P/WI/A013AB9C10 － 2 －3U/VI/A3211234560BA10 － 2 －42R1R21SA10 － 2 － 5V1V2R1R2SE r10...
