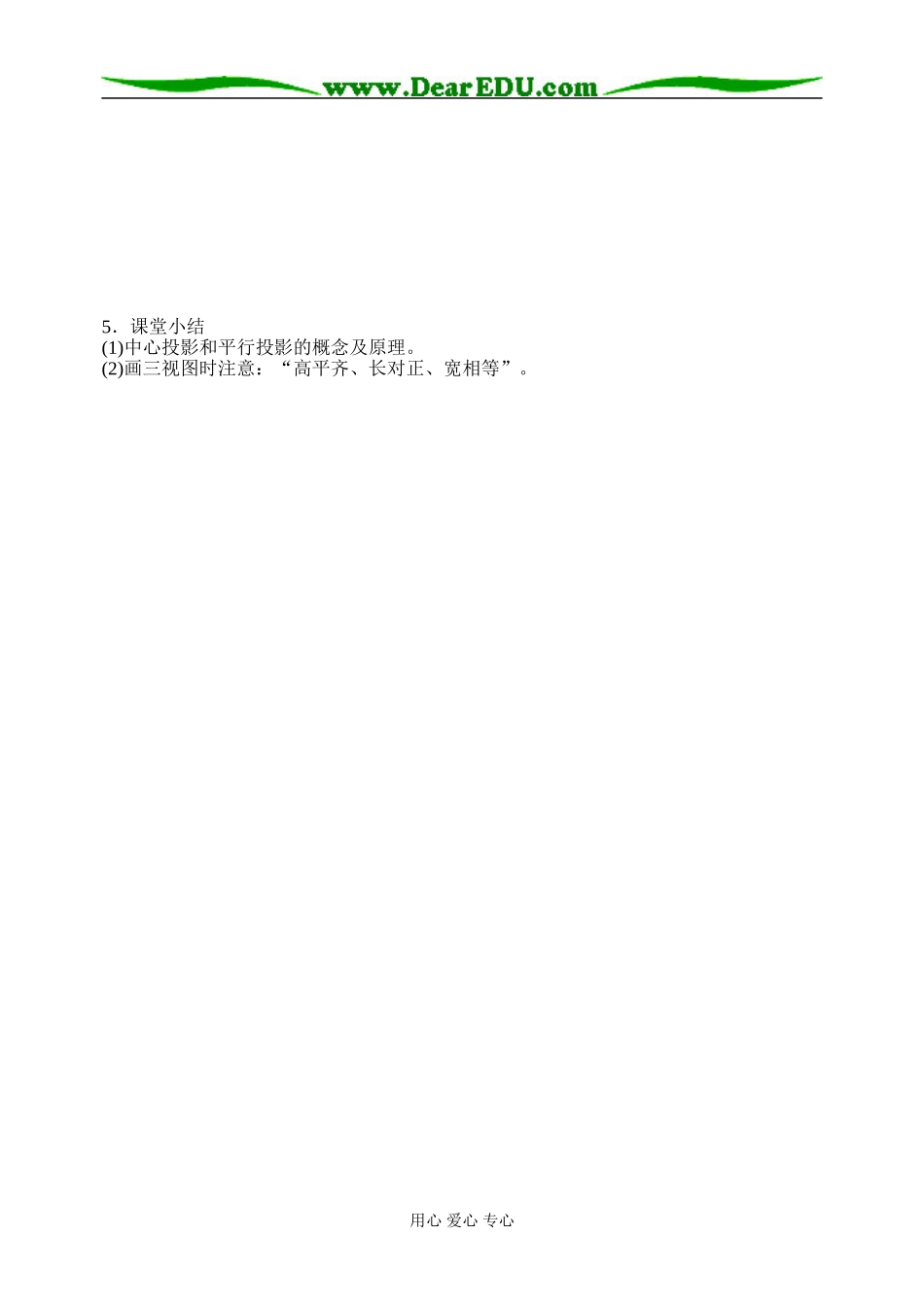

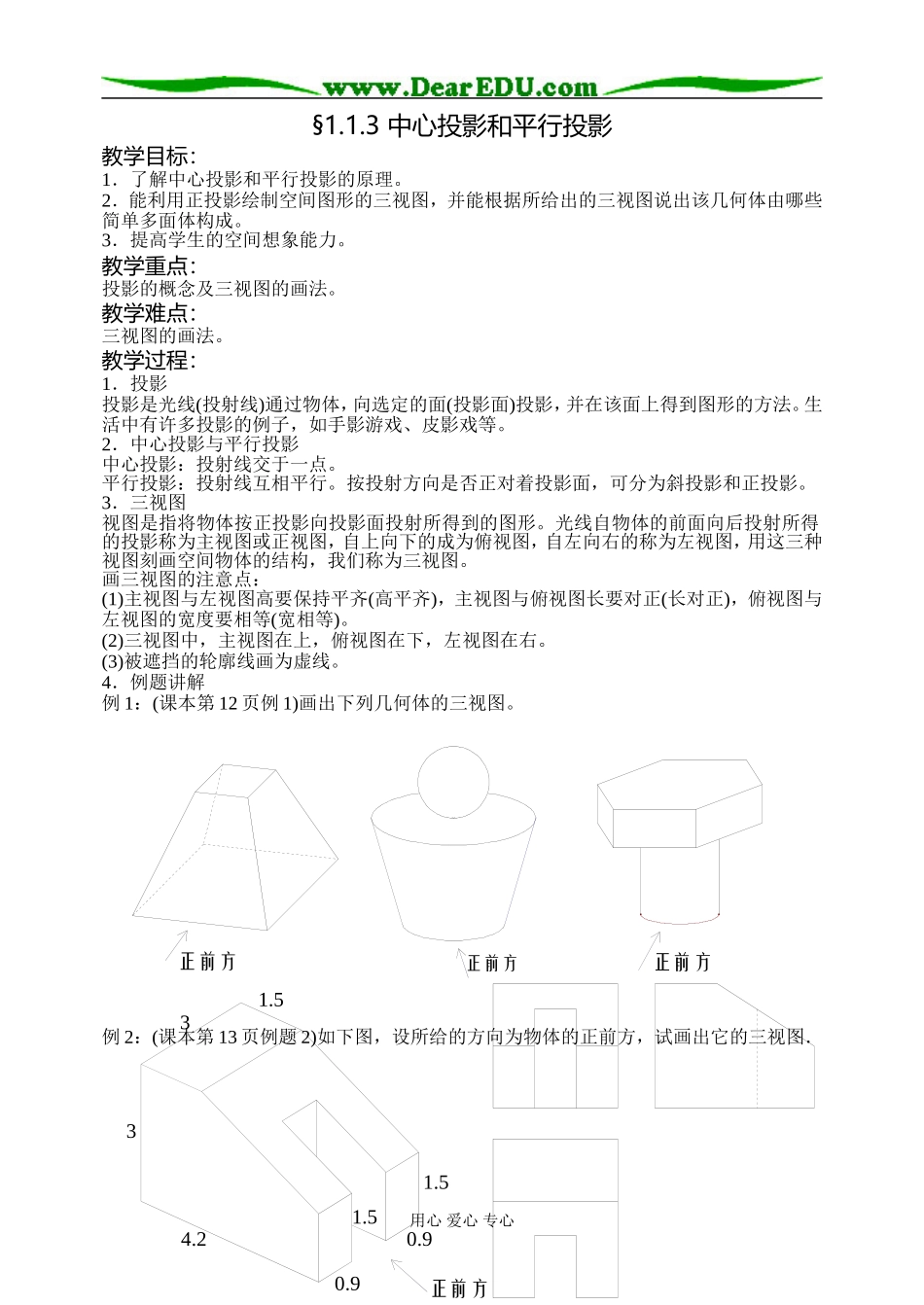

正前方正前方正前方34.231.50.90.91.51.5正前方§1.1.3 中心投影和平行投影教学目标：1．了解中心投影和平行投影的原理。2．能利用正投影绘制空间图形的三视图，并能根据所给出的三视图说出该几何体由哪些简单多面体构成。3．提高学生的空间想象能力。教学重点：投影的概念及三视图的画法。教学难点：三视图的画法。教学过程：1．投影投影是光线(投射线)通过物体，向选定的面(投影面)投影，并在该面上得到图形的方法。生活中有许多投影的例子，如手影游戏、皮影戏等。2．中心投影与平行投影中心投影：投射线交于一点。平行投影：投射线互相平行。按投射方向是否正对着投影面，可分为斜投影和正投影。3．三视图视图是指将物体按正投影向投影面投射所得到的图形。光线自物体的前面向后投射所得的投影称为主视图或正视图，自上向下的成为俯视图，自左向右的称为左视图，用这三种视图刻画空间物体的结构，我们称为三视图。画三视图的注意点：(1)主视图与左视图高要保持平齐(高平齐)，主视图与俯视图长要对正(长对正)，俯视图与左视图的宽度要相等(宽相等)。(2)三视图中，主视图在上，俯视图在下，左视图在右。(3)被遮挡的轮廓线画为虚线。4．例题讲解例 1：(课本第 12 页例 1)画出下列几何体的三视图。例 2：(课本第 13 页例题 2)如下图，设所给的方向为物体的正前方，试画出它的三视图．用心 爱心 专心5．课堂小结(1)中心投影和平行投影的概念及原理。(2)画三视图时注意：“高平齐、长对正、宽相等”。用心 爱心 专心
