2--闭合电路欧姆定律

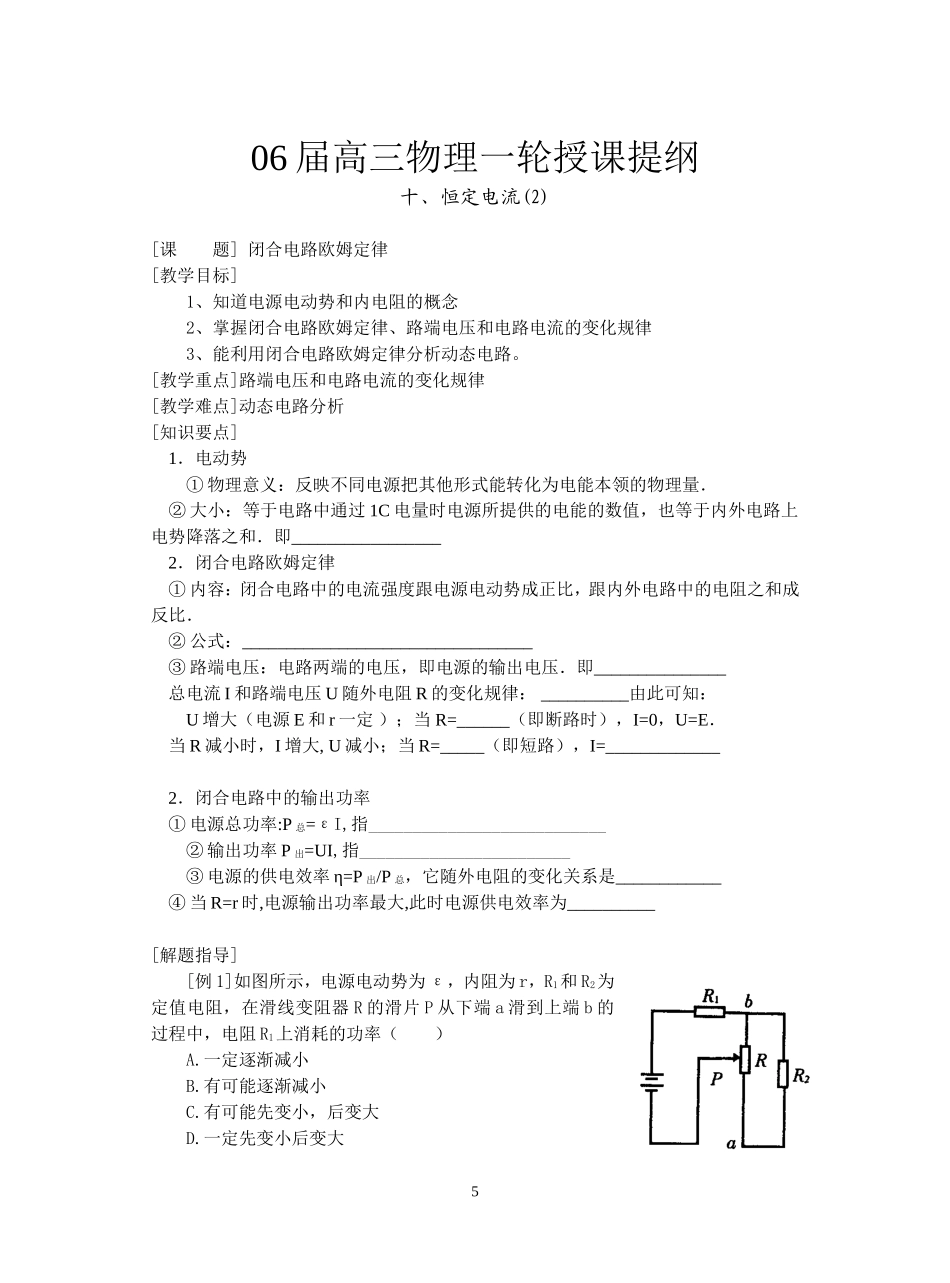

06 届高三物理一轮授课提纲十、恒定电流(2)[课 题] 闭合电路欧姆定律[教学目标]1、知道电源电动势和内电阻的概念 2、掌握闭合电路欧姆定律、路端电压和电路电流的变化规律3、能利用闭合电路欧姆定律分析动态电路。[教学重点]路端电压和电路电流的变化规律[教学难点]动态电路分析[知识要点]1．电动势① 物理意义：反映不同电源把其他形式能转化为电能本领的物理量． ② 大小：等于电路中通过 1C 电量时电源所提供的电能的数值，也等于内外电路上电势降落之和．即_________________ 2．闭合电路欧姆定律 ① 内容：闭合电路中的电流强度跟电源电动势成正比，跟内外电路中的电阻之和成反比． ② 公式：_________________________________ ③ 路端电压：电路两端的电压，即电源的输出电压．即_______________ 总电流 I 和路端电压 U 随外电阻 R 的变化规律： __________由此可知：U 增大（电源 E 和 r 一定 ）；当 R=______（即断路时），I=0，U=E． 当 R 减小时，I 增大, U 减小；当 R=_____（即短路），I=_____________ 2．闭合电路中的输出功率 ① 电源总功率:P 总=εI,指___________________________② 输出功率 P 出=UI,指________________________ ③ 电源的供电效率 η=P 出/P 总，它随外电阻的变化关系是____________ ④ 当 R=r 时,电源输出功率最大,此时电源供电效率为__________[解题指导][例 1]如图所示，电源电动势为 ε，内阻为 r，R1和 R2为定值电阻，在滑线变阻器 R 的滑片 P 从下端 a 滑到上端 b 的过程中，电阻 R1上消耗的功率（ ）A.一定逐渐减小B.有可能逐渐减小C.有可能先变小，后变大D.一定先变小后变大5[例 2]如图所示电路中，电源有内阻 ，R1=2.8Ω,R2=1.8Ω。当开关 S 接到位置 1 时，电压表示数 5.6V；当开关 S 接到位置 2 时，电压表示数的可能值为（ ）A.5.6V B.5.4VC.3.0V D.3.6V[例 3] 两个定值电阻，把它们串联起来，等效电阻为 4Ω，把它们并联起来， 等效电阻是 1Ω，求：(1)这两个电阻的阻值各为多大?(2)如果把这两个电阻串联后接入一个电动势为 ε，内电阻为 r 的电源两极间，两电阻消耗的总功率等于；如果把这两个电阻并联后接入同一个电源的两极间，两电阻消耗的总功率等于，若要求，且，求满足这一要求的是 ε 和 r 的所有值。[例 4]一个允许通过最大电流为 2A 的电源和一个变阻器接成如图（甲）所示电路，变...
