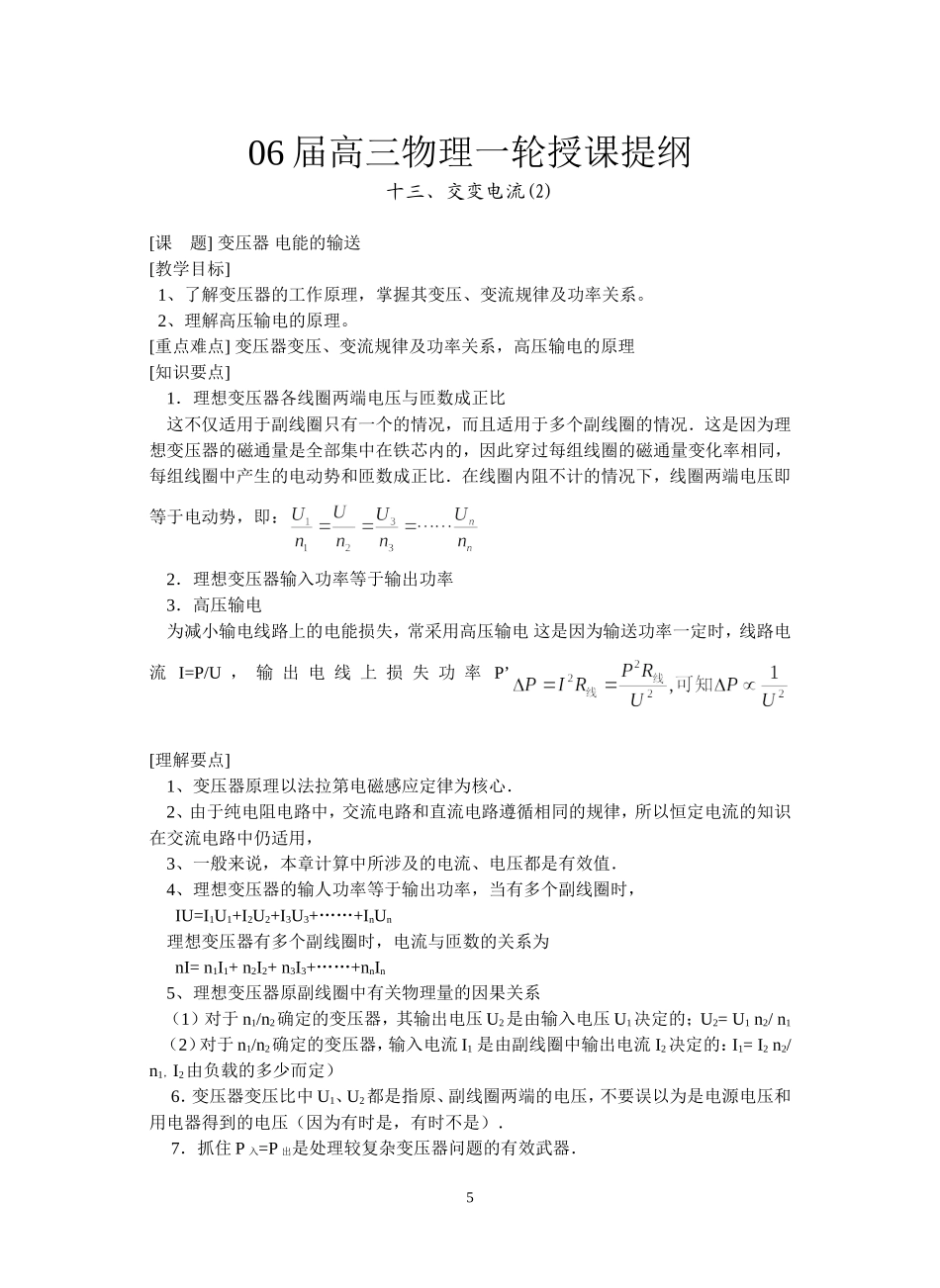

06 届高三物理一轮授课提纲十三、交变电流(2)[课 题] 变压器 电能的输送[教学目标] 1、了解变压器的工作原理，掌握其变压、变流规律及功率关系。 2、理解高压输电的原理。[重点难点] 变压器变压、变流规律及功率关系，高压输电的原理[知识要点] 1．理想变压器各线圈两端电压与匝数成正比 这不仅适用于副线圈只有一个的情况，而且适用于多个副线圈的情况．这是因为理想变压器的磁通量是全部集中在铁芯内的，因此穿过每组线圈的磁通量变化率相同，每组线圈中产生的电动势和匝数成正比．在线圈内阻不计的情况下，线圈两端电压即等于电动势，即： 2．理想变压器输入功率等于输出功率 3．高压输电 为减小输电线路上的电能损失，常采用高压输电 这是因为输送功率一定时，线路电流 I=P/U ， 输 出 电 线 上 损 失 功 率 P’ [理解要点] 1、变压器原理以法拉第电磁感应定律为核心． 2、由于纯电阻电路中，交流电路和直流电路遵循相同的规律，所以恒定电流的知识在交流电路中仍适用， 3、一般来说，本章计算中所涉及的电流、电压都是有效值． 4、理想变压器的输人功率等于输出功率，当有多个副线圈时， IU=I1U1+I2U2+I3U3+……+InUn 理想变压器有多个副线圈时，电流与匝数的关系为 nI= n1I1+ n2I2+ n3I3+……+nnIn 5、理想变压器原副线圈中有关物理量的因果关系 （1）对于 n1/n2确定的变压器，其输出电压 U2是由输入电压 U1决定的；U2= U1 n2/ n1 （2）对于 n1/n2确定的变压器，输入电流 I1 是由副线圈中输出电流 I2决定的：I1= I2 n2/ n1，I2由负载的多少而定） 6．变压器变压比中 U1、U2都是指原、副线圈两端的电压，不要误以为是电源电压和用电器得到的电压（因为有时是，有时不是）． 7．抓住 P 入=P 出是处理较复杂变压器问题的有效武器．5[解题指导][例 1] 在绕制变压器时，某人误将两个线圈绕在图示变压器铁芯的左、右两个臂上，当通以交流电时，每个线圈产生的磁通量都只有一半通过另一线圈，另一半通过中间的臂，如图所示，已知线圈 1、2 的匝数之比为 N1：N2=2：1，在不接负载的情况下（ ）A．当线圈 1 输入电压 220 V 时，线圈 2 输出电压为 110 VB．当线圈 1 输入电压 220 V 时，线圈 2 输出电压为 55 VC．当线圈 2 输入电压 110 V 时，线圈 1 输出电压为 220 VD．当线圈 2 输入电压 110 V 时，线圈 1 输出电压为 110 V[例 2] 如图的甲...
