2008湖北监利一中高二物理交流电第二节表征交流电的物理量作业纸及答案选修三

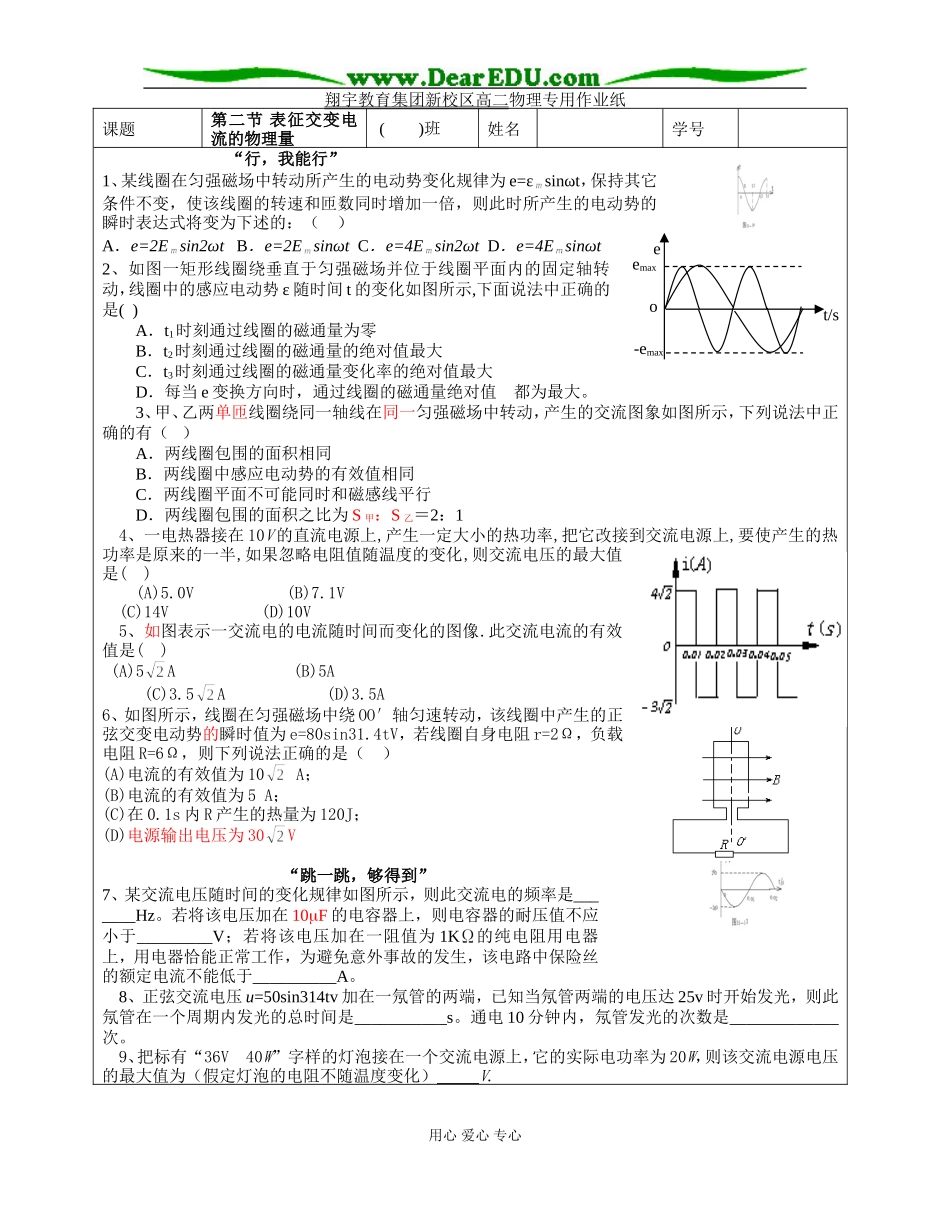

翔宇教育集团新校区高二物理专用作业纸课题第二节 表征交变电流的物理量 ( )班姓名学号 “行，我能行” 1、某线圈在匀强磁场中转动所产生的电动势变化规律为 e=ε sinωt，保持其它条件不变，使该线圈的转速和匝数同时增加一倍，则此时所产生的电动势的瞬时表达式将变为下述的：（ ）A．e=2E sin2ωt B．e=2E sinωt C．e=4E sin2ωt D．e=4E sinωt2、如图一矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势 ε 随时间 t 的变化如图所示,下面说法中正确的是( )A．t1时刻通过线圈的磁通量为零B．t2时刻通过线圈的磁通量的绝对值最大C．t3时刻通过线圈的磁通量变化率的绝对值最大D．每当 e 变换方向时，通过线圈的磁通量绝对值 都为最大。3、甲、乙两单匝线圈绕同一轴线在同一匀强磁场中转动，产生的交流图象如图所示，下列说法中正确的有（ ）A．两线圈包围的面积相同B．两线圈中感应电动势的有效值相同C．两线圈平面不可能同时和磁感线平行D．两线圈包围的面积之比为 S 甲：S 乙＝2：14、一电热器接在 10V 的直流电源上,产生一定大小的热功率,把它改接到交流电源上,要使产生的热功率是原来的一半,如果忽略电阻值随温度的变化,则交流电压的最大值是( )(A)5.0V (B)7.1V (C)14V (D)10V5、如图表示一交流电的电流随时间而变化的图像.此交流电流的有效值是( ) (A)5A (B)5A (C)3.5A (D)3.5A6、如图所示，线圈在匀强磁场中绕 OO′轴匀速转动，该线圈中产生的正弦交变电动势的瞬时值为 e=80sin31.4tV，若线圈自身电阻 r=2Ω，负载电阻 R=6Ω，则下列说法正确的是（ ）(A)电流的有效值为 10 A；(B)电流的有效值为 5 A；(C)在 0.1s 内 R 产生的热量为 120J；(D)电源输出电压为 30V“跳一跳，够得到”7、某交流电压随时间的变化规律如图所示，则此交流电的频率是_______Hz。若将该电压加在 10F 的电容器上，则电容器的耐压值不应小于_________V；若将该电压加在一阻值为 1K的纯电阻用电器上，用电器恰能正常工作，为避免意外事故的发生，该电路中保险丝的额定电流不能低于__________A。8、正弦交流电压 u=50sin314tv 加在一氖管的两端，已知当氖管两端的电压达 25v 时开始发光，则此氖管在一个周期内发光的总时间是___________s。通电 10 分钟内，氖管发光的次数是_____________次。9、把标有“36V 40W”字样的灯泡接在一个交流电源上，它的实际电功率为 20W，...
