专题三 判断电流表、电压表的测量对象及电路故障分析专题测试题

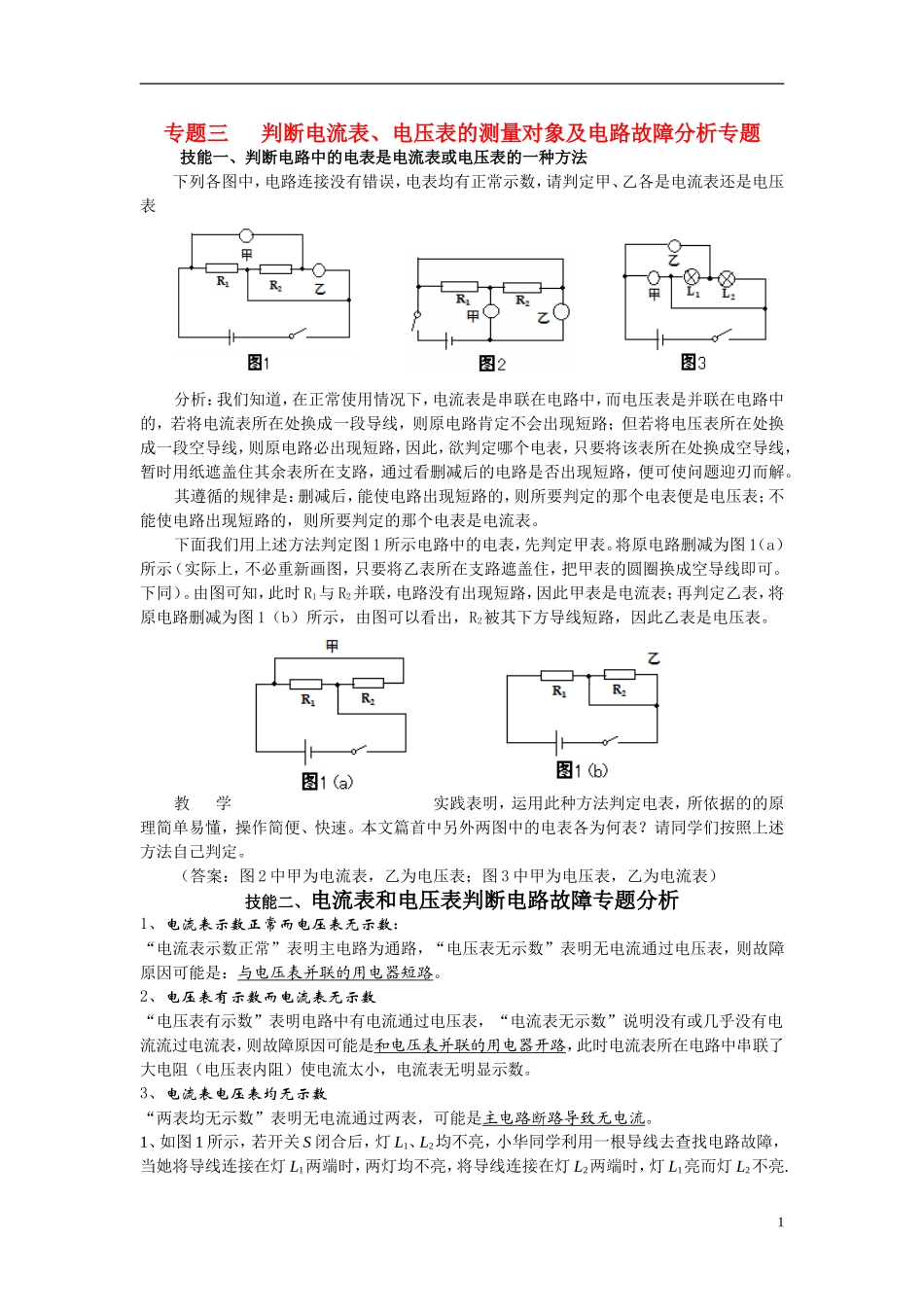

专题三   判断电流表、电压表的测量对象及电路故障分析专题测试题_第1页
1/5
专题三   判断电流表、电压表的测量对象及电路故障分析专题测试题_第2页
2/5

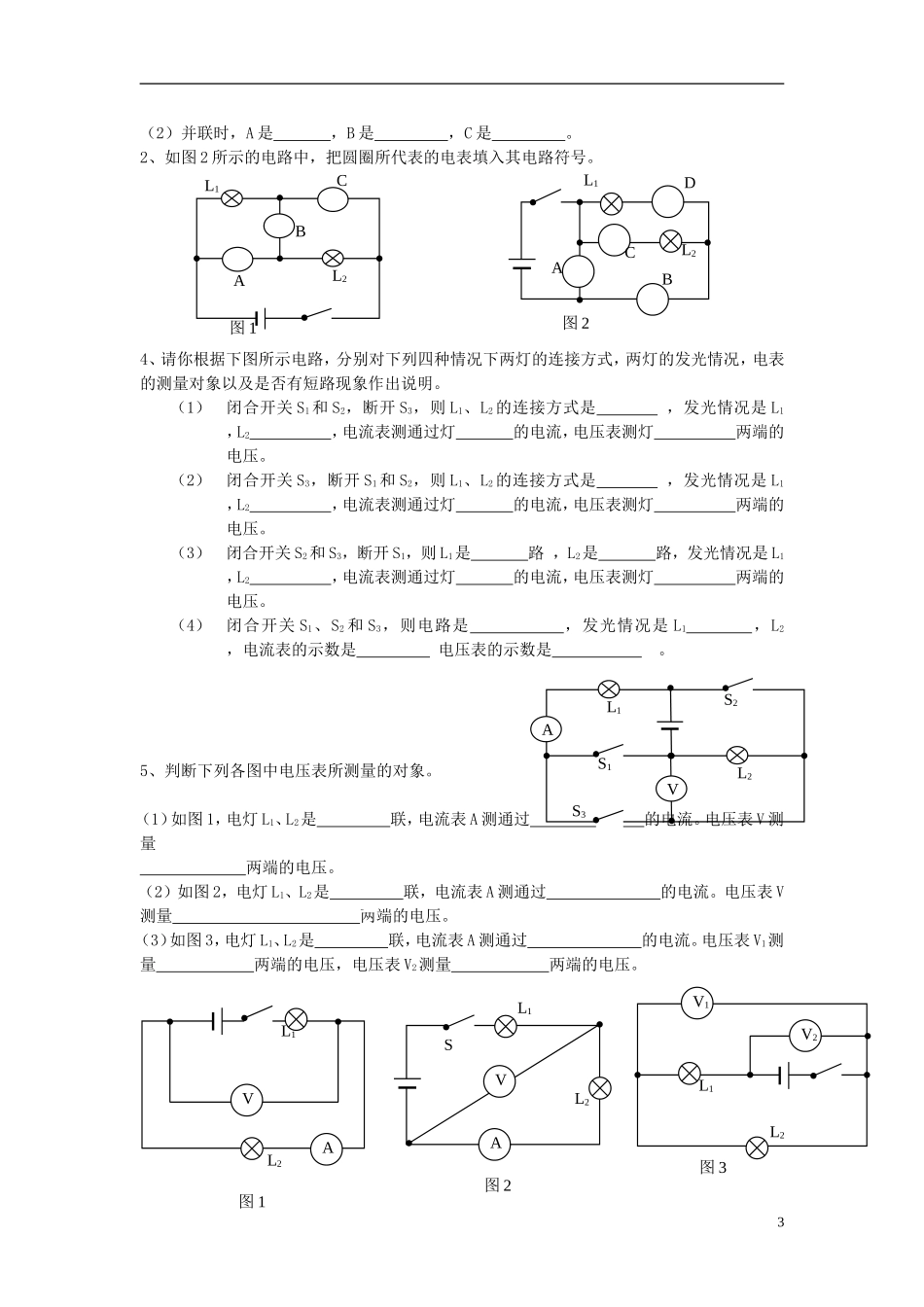

专题三   判断电流表、电压表的测量对象及电路故障分析专题测试题_第3页
3/5
专题三 判断电流表、电压表的测量对象及电路故障分析专题技能一、判断电路中的电表是电流表或电压表的一种方法下列各图中,电路连接没有错误,电表均有正常示数,请判定甲、乙各是电流表还是电压表分析:我们知道,在正常使用情况下,电流表是串联在电路中,而电压表是并联在电路中的,若将电流表所在处换成一段导线,则原电路肯定不会出现短路;但若将电压表所在处换成一段空导线,则原电路必出现短路,因此,欲判定哪个电表,只要将该表所在处换成空导线,暂时用纸遮盖住其余表所在支路,通过看删减后的电路是否出现短路,便可使问题迎刃而解。其遵循的规律是:删减后,能使电路出现短路的,则所要判定的那个电表便是电压表;不能使电路出现短路的,则所要判定的那个电表是电流表。下面我们用上述方法判定图 1 所示电路中的电表,先判定甲表。将原电路删减为图 1(a)所示(实际上,不必重新画图,只要将乙表所在支路遮盖住,把甲表的圆圈换成空导线即可。下同)。由图可知,此时 R1与 R2并联,电路没有出现短路,因此甲表是电流表;再判定乙表,将原电路删减为图 1(b)所示,由图可以看出,R2被其下方导线短路,因此乙表是电压表。教学实践表明,运用此种方法判定电表,所依据的的原理简单易懂,操作简便、快速。本文篇首中另外两图中的电表各为何表?请同学们按照上述方法自己判定。(答案:图 2 中甲为电流表,乙为电压表;图 3 中甲为电压表,乙为电流表)技能二、电流表和电压表判断电路故障专题分析1、电流表示数正常而电压表无示数:“电流表示数正常”表明主电路为通路,“电压表无示数”表明无电流通过电压表,则故障原因可能是:与电压表并联的用电器短路。2、电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过电压表,“电流表无示数”说明没有或几乎没有电流流过电流表,则故障原因可能是和电压表并联的用电器开路,此时电流表所在电路中串联了大电阻(电压表内阻)使电流太小,电流表无明显示数。3、电流表电压表均无示数“两表均无示数”表明无电流通过两表,可能是主电路断路导致无电流。1、如图 1 所示,若开关 S 闭合后,灯 L1、L2均不亮,小华同学利用一根导线去查找电路故障,当她将导线连接在灯 L1两端时,两灯均不亮,将导线连接在灯 L2两端时,灯 L1亮而灯 L2不亮.1图 3图 2由此可以判断 ( ) A.灯 L1短路 B.灯 L2短路 C.灯 L1断路 D.灯 L2断路2、如图 2 是某同学...
