监控系统主要分项工程施工方法

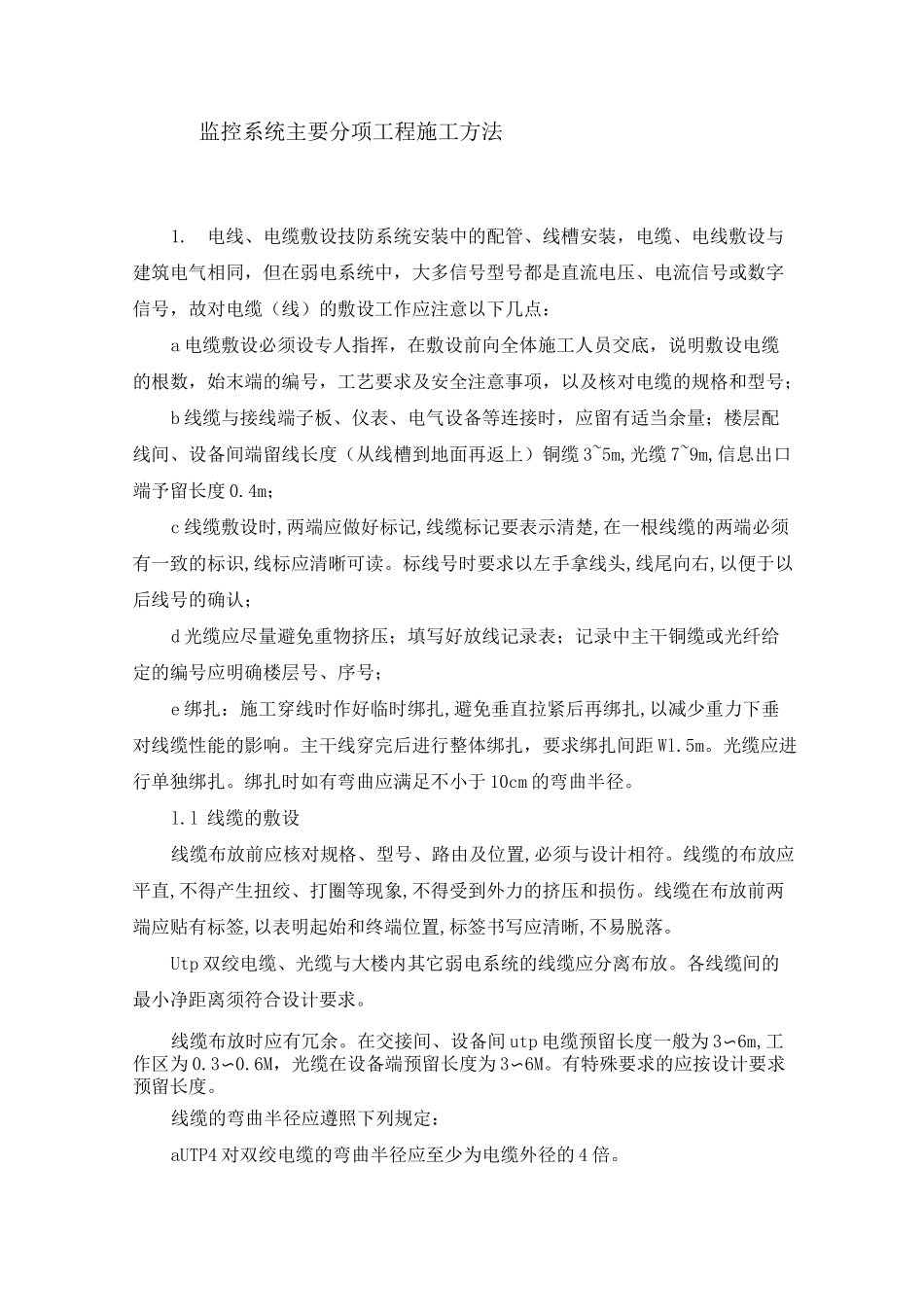

监控系统主要分项工程施工方法1.电线、电缆敷设技防系统安装中的配管、线槽安装，电缆、电线敷设与建筑电气相同，但在弱电系统中，大多信号型号都是直流电压、电流信号或数字信号，故对电缆（线）的敷设工作应注意以下几点：a 电缆敷设必须设专人指挥，在敷设前向全体施工人员交底，说明敷设电缆的根数，始末端的编号，工艺要求及安全注意事项，以及核对电缆的规格和型号；b 线缆与接线端子板、仪表、电气设备等连接时，应留有适当余量；楼层配线间、设备间端留线长度（从线槽到地面再返上）铜缆 3~5m,光缆 7~9m,信息出口端予留长度 0.4m；c 线缆敷设时,两端应做好标记,线缆标记要表示清楚,在一根线缆的两端必须有一致的标识,线标应清晰可读。标线号时要求以左手拿线头,线尾向右,以便于以后线号的确认；d 光缆应尽量避免重物挤压；填写好放线记录表；记录中主干铜缆或光纤给定的编号应明确楼层号、序号；e 绑扎：施工穿线时作好临时绑扎,避免垂直拉紧后再绑扎,以减少重力下垂对线缆性能的影响。主干线穿完后进行整体绑扎，要求绑扎间距 Wl.5m。光缆应进行单独绑扎。绑扎时如有弯曲应满足不小于 10cm 的弯曲半径。l.l 线缆的敷设线缆布放前应核对规格、型号、路由及位置,必须与设计相符。线缆的布放应平直,不得产生扭绞、打圈等现象,不得受到外力的挤压和损伤。线缆在布放前两端应贴有标签,以表明起始和终端位置,标签书写应清晰,不易脱落。Utp 双绞电缆、光缆与大楼内其它弱电系统的线缆应分离布放。各线缆间的最小净距离须符合设计要求。线缆布放时应有冗余。在交接间、设备间 utp 电缆预留长度一般为 3〜6m,工作区为 0.3〜0.6M，光缆在设备端预留长度为 3〜6M。有特殊要求的应按设计要求预留长度。线缆的弯曲半径应遵照下列规定：aUTP4 对双绞电缆的弯曲半径应至少为电缆外径的 4 倍。b 主干大对数双绞电缆的弯曲半径应至少为电缆外径的 10 倍。c 光缆的弯曲半径应至少为光缆外径的 15 倍（配管时应考虑）。d 布放线缆的牵引力，须小于线缆允许张力的 80%，对光缆瞬间最大牵引力不得超过光缆允许的张力。在以牵引方式敷设光缆时，主要牵引力应加在光缆的加强芯上。2.2 线缆的端接a 线缆在端接前，必须检查标签颜色和数字含义，并按顺序端接。b 线缆中间不得产生接头现象。c 线缆终端处必须卡接牢固，接触良好。d 线缆终端须符合设计和厂家安装手册要求。e 双绞电缆与插接件连接应认准线号、线位色标，不得颠倒...
