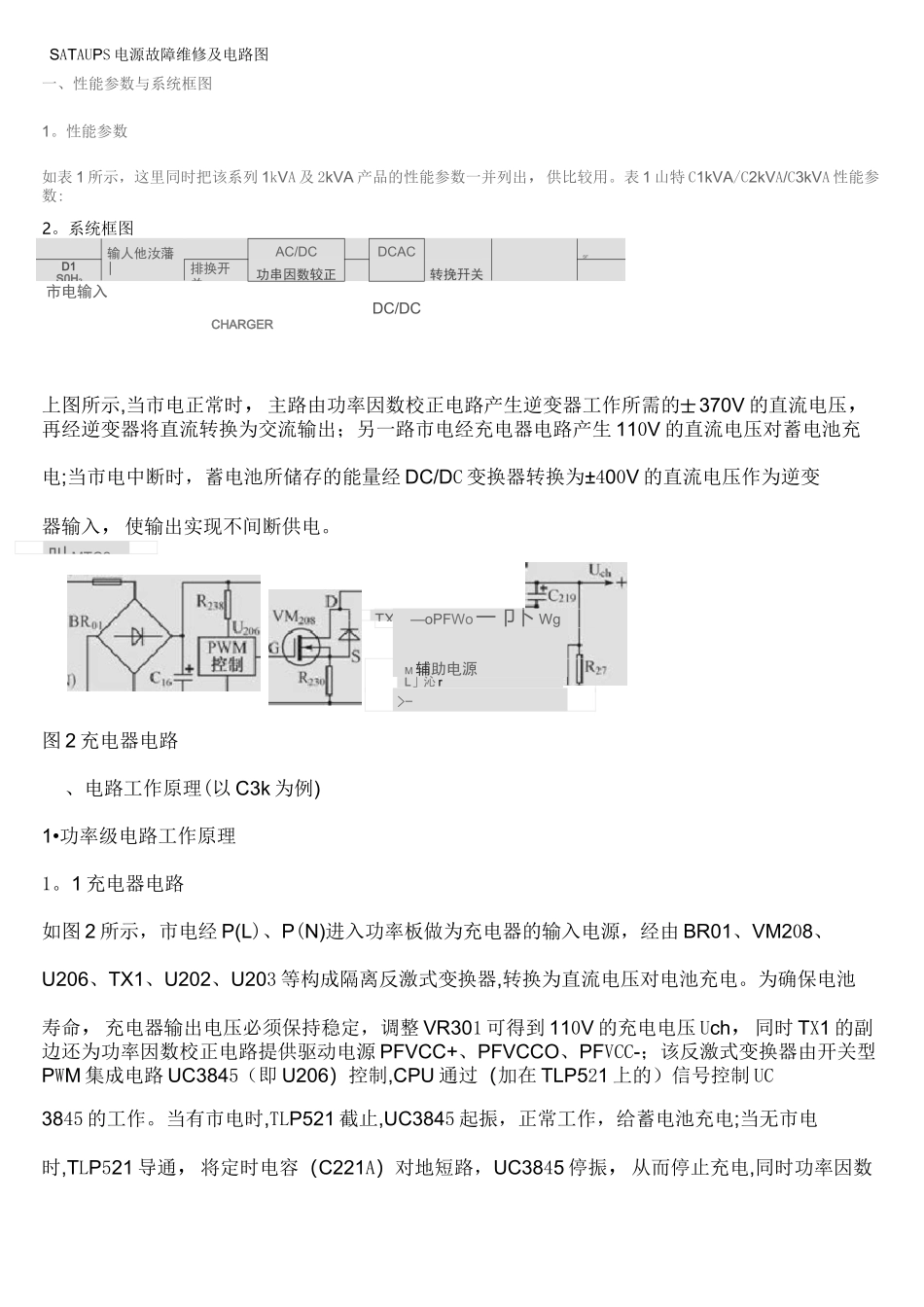

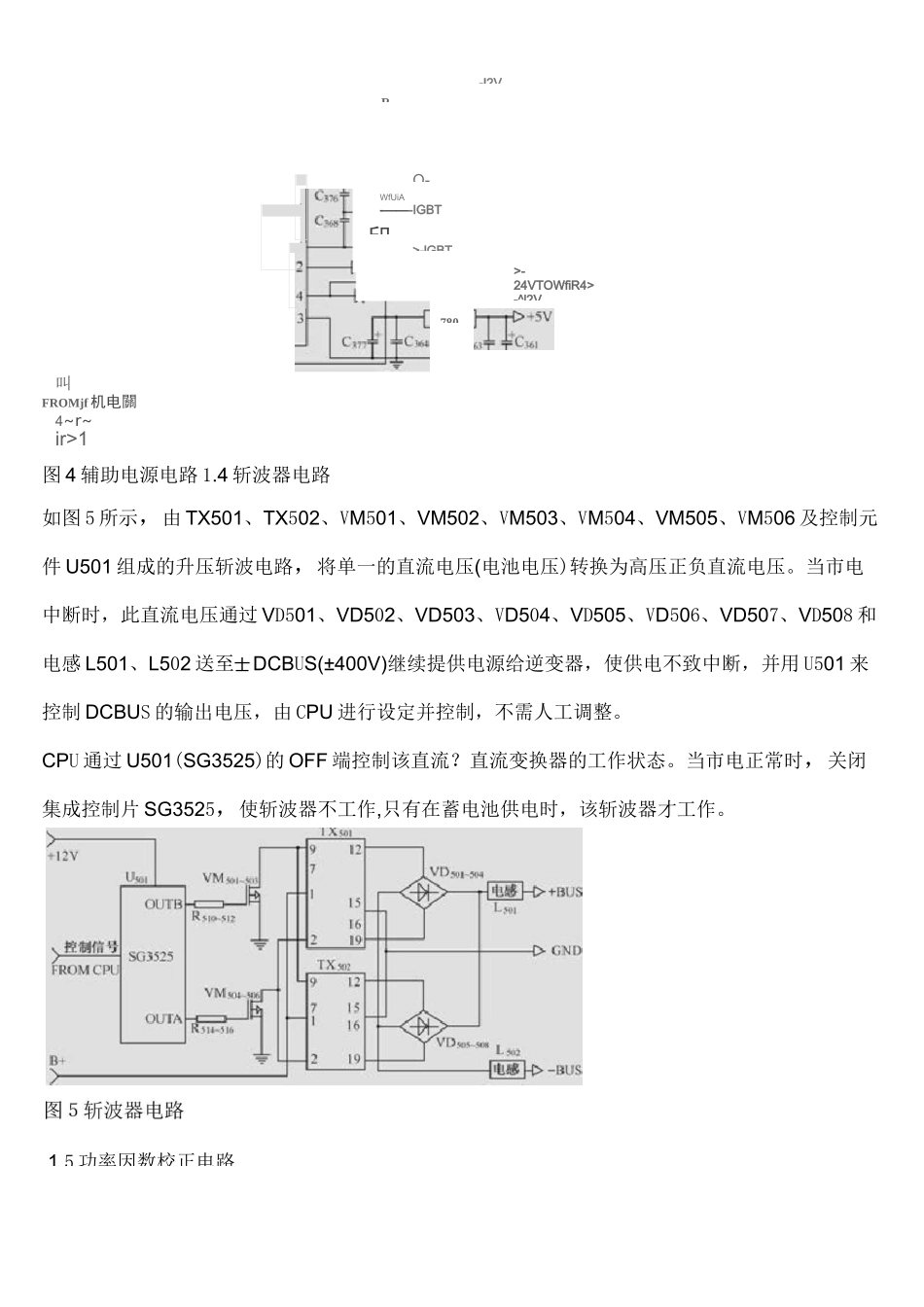

SATAUPS 电源故障维修及电路图一、性能参数与系统框图1。性能参数如表 1 所示，这里同时把该系列 1kVA 及 2kVA 产品的性能参数一并列出，供比较用。表 1 山特 C1kVA/C2kVA/C3kVA 性能参数:2。系统框图输人他汝藩|AC/DCDCACSFD1S0H?.排换开关功串因数较正转挽幵关市电输入DC/DCCHARGER上图所示,当市电正常时，主路由功率因数校正电路产生逆变器工作所需的士 370V 的直流电压，再经逆变器将直流转换为交流输出；另一路市电经充电器电路产生 110V 的直流电压对蓄电池充电;当市电中断时，蓄电池所储存的能量经 DC/DC 变换器转换为±400V 的直流电压作为逆变器输入，使输出实现不间断供电。图 2 充电器电路、电路工作原理(以 C3k 为例)1•功率级电路工作原理1。1 充电器电路如图 2 所示，市电经 P(L)、P(N)进入功率板做为充电器的输入电源，经由 BR01、VM208、U206、TX1、U202、U203 等构成隔离反激式变换器,转换为直流电压对电池充电。为确保电池寿命，充电器输出电压必须保持稳定，调整 VR301 可得到 110V 的充电电压 Uch，同时 TX1 的副边还为功率因数校正电路提供驱动电源 PFVCC+、PFVCCO、PFVCC-；该反激式变换器由开关型PWM 集成电路 UC3845（即 U206）控制,CPU 通过（加在 TLP521 上的）信号控制 UC3845 的工作。当有市电时,TLP521 截止,UC3845 起振，正常工作，给蓄电池充电;当无市电时,TLP521 导通，将定时电容（C221A）对地短路，UC3845 停振，从而停止充电,同时功率因数叫 MTC2TX—oPFWo一卩卜 WgM 辅助电源L」沁 r>-校正电路也停止工作.1.2 开机电路如图 3 所示，直流、交流开机均是在接到由 CNTL 板送来的开机信号后，用一个高电平（电池电压或充电电压）去触发 Q8 的基极，使 Q8 导通，给工作电源的集成控制片 U302 送去工作电压,使U302 开始工作，转换成多个直流电源，并用其中的+24V 电源继续维持 Q8 的导通状态，开机动作完毕。tHCMI5-图 3 开机电路1.3 辅助电源电路如图 4 所示，电池电压、充电电压由 TX305 第 6 脚输入，经由 U302、VM3、TX305 等所构成的开关电源电路，产生多组相互隔离的逆变器所需的工作电源 IGBT+12V、IGBT-5V 及控制工作电源24V、12V,其中 12V 电源再经由 U311（7805）产生 5V 电源供控制板或其他控制集成电路作工作电源。R-I2VO->-24VTOWfiR4>-^l2V叫FROMjf 机电關4~r~ir>1图 4 辅助电源电路 1.4 斩波器电路如图...
