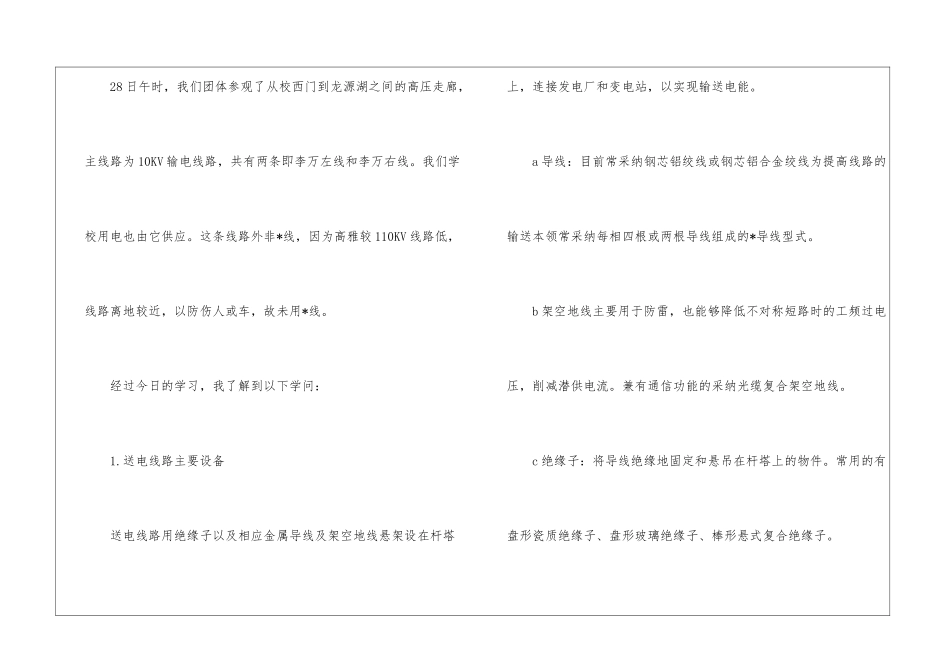

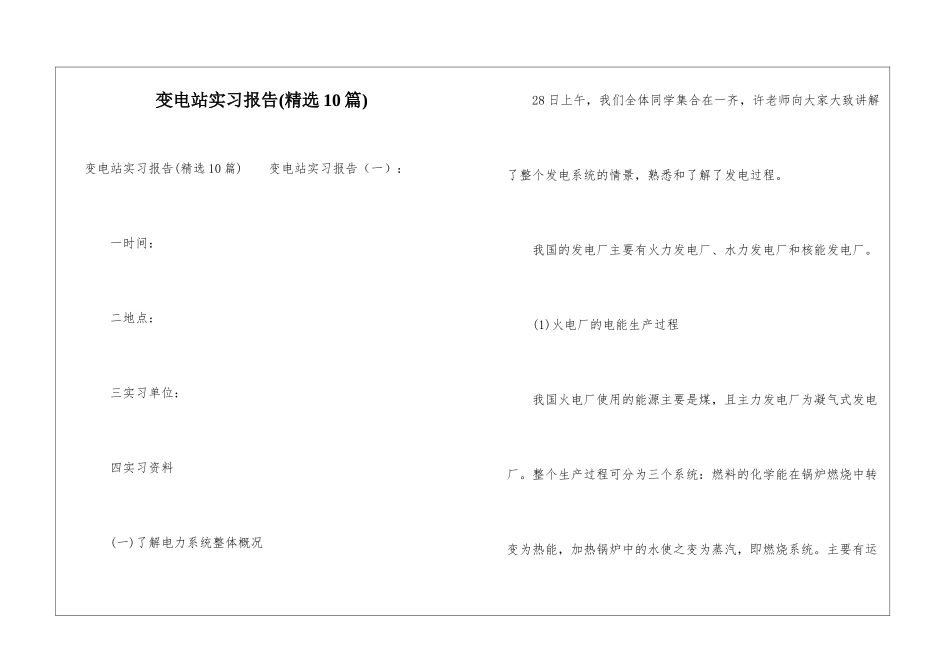

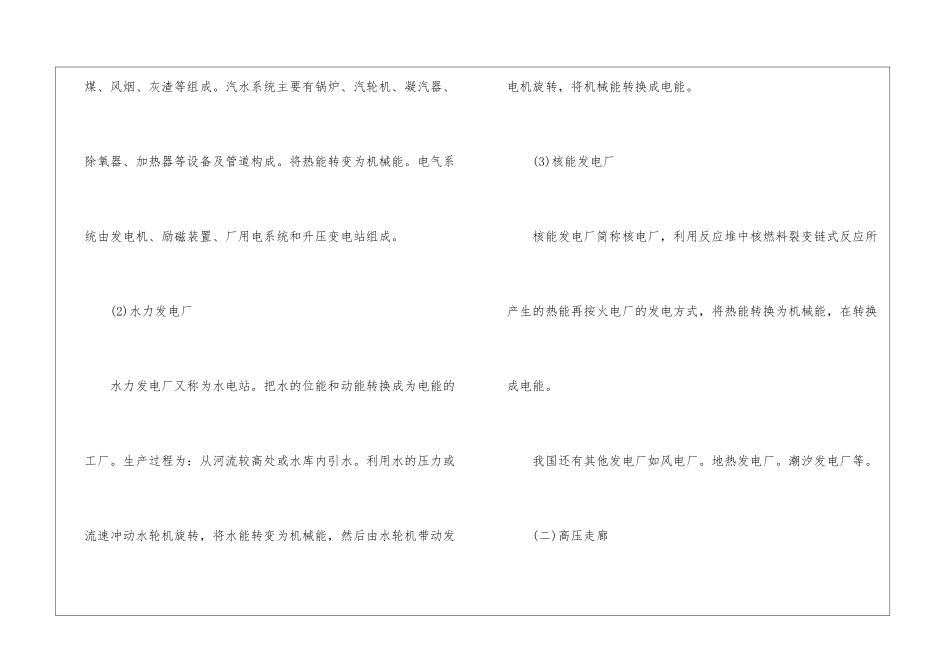

变电站实习报告(精选 10 篇)变电站实习报告(精选 10 篇) 变电站实习报告（一）： 一时间： 二地点： 三实习单位： 四实习资料 (一)了解电力系统整体概况 28 日上午，我们全体同学集合在一齐，许老师向大家大致讲解了整个发电系统的情景，熟悉和了解了发电过程。 我国的发电厂主要有火力发电厂、水力发电厂和核能发电厂。 (1)火电厂的电能生产过程 我国火电厂使用的能源主要是煤，且主力发电厂为凝气式发电厂。整个生产过程可分为三个系统：燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，即燃烧系统。主要有运煤、风烟、灰渣等组成。汽水系统主要有锅炉、汽轮机、凝汽器、除氧器、加热器等设备及管道构成。将热能转变为机械能。电气系统由发电机、励磁装置、厂用电系统和升压变电站组成。 (2)水力发电厂 水力发电厂又称为水电站。把水的位能和动能转换成为电能的工厂。生产过程为：从河流较高处或水库内引水。利用水的压力或流速冲动水轮机旋转，将水能转变为机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。 (3)核能发电厂 核能发电厂简称核电厂，利用反应堆中核燃料裂变链式反应所产生的热能再按火电厂的发电方式，将热能转换为机械能，在转换成电能。 我国还有其他发电厂如风电厂。地热发电厂。潮汐发电厂等。 (二)高压走廊 28 日午时，我们团体参观了从校西门到龙源湖之间的高压走廊，主线路为 10KV 输电线路，共有两条即李万左线和李万右线。我们学校用电也由它供应。这条线路外非*线，因为高雅较 110KV 线路低，线路离地较近，以防伤人或车，故未用*线。 经过今日的学习，我了解到以下学问： 1.送电线路主要设备 送电线路用绝缘子以及相应金属导线及架空地线悬架设在杆塔上，连接发电厂和变电站，以实现输送电能。 a 导线：目前常采纳钢芯铝绞线或钢芯铝合金绞线为提高线路的输送本领常采纳每相四根或两根导线组成的*导线型式。 b 架空地线主要用于防雷，也能够降低不对称短路时的工频过电压，削减潜供电流。兼有通信功能的采纳光缆复合架空地线。 c 绝缘子：将导线绝缘地固定和悬吊在杆塔上的物件。常用的有盘形瓷质绝缘子、盘形玻璃绝缘子、棒形悬式复合绝缘子。 d 干架：支撑架空线路导线和架空地线。本次实习所接触的杆距为 50m 高压输电线采纳*线输电。假如输送的是沟通电，一般采纳空芯输线。高压输电线上最上头有两根电线为避雷线，输送的三相电采纳*式。线路...
