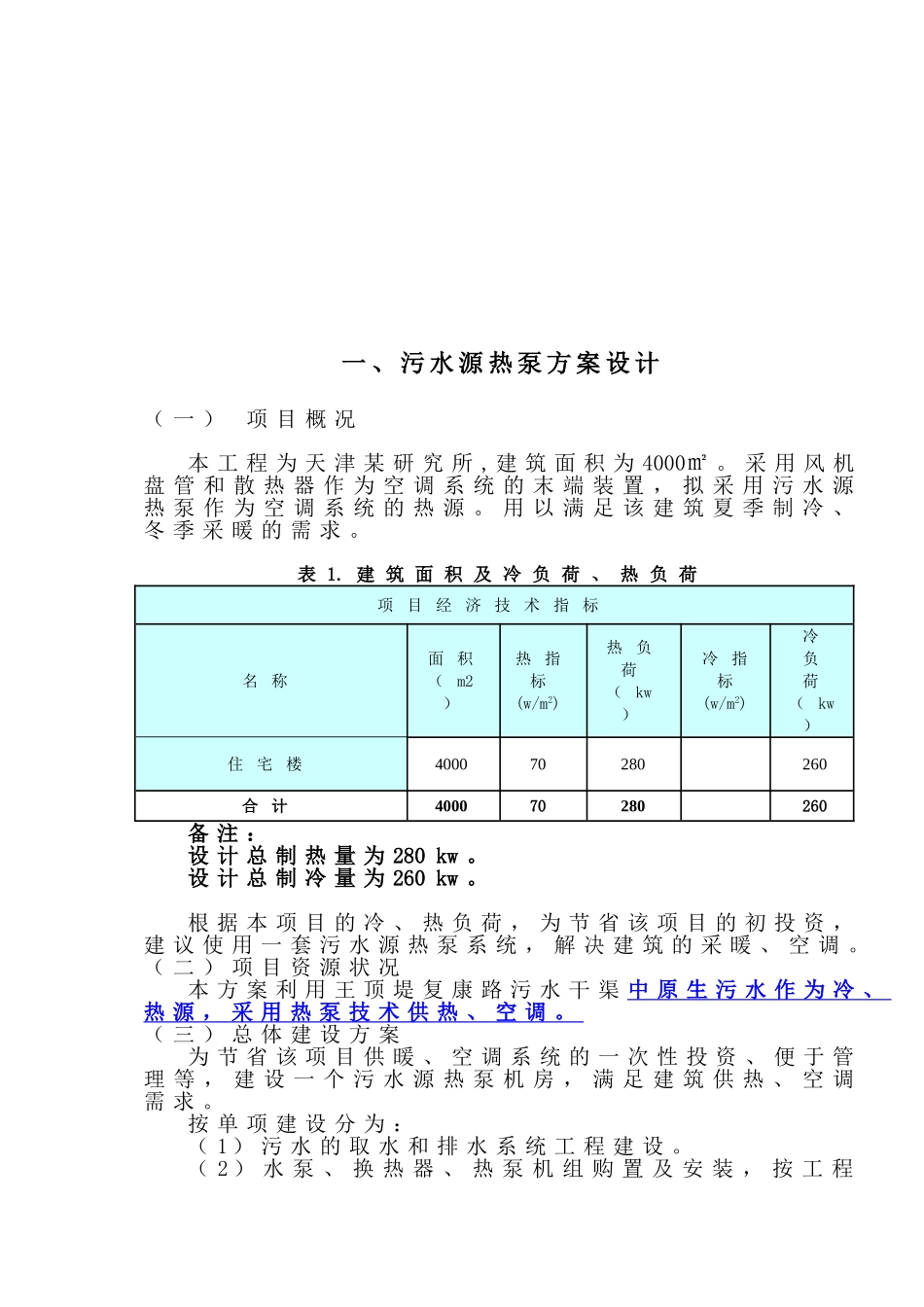

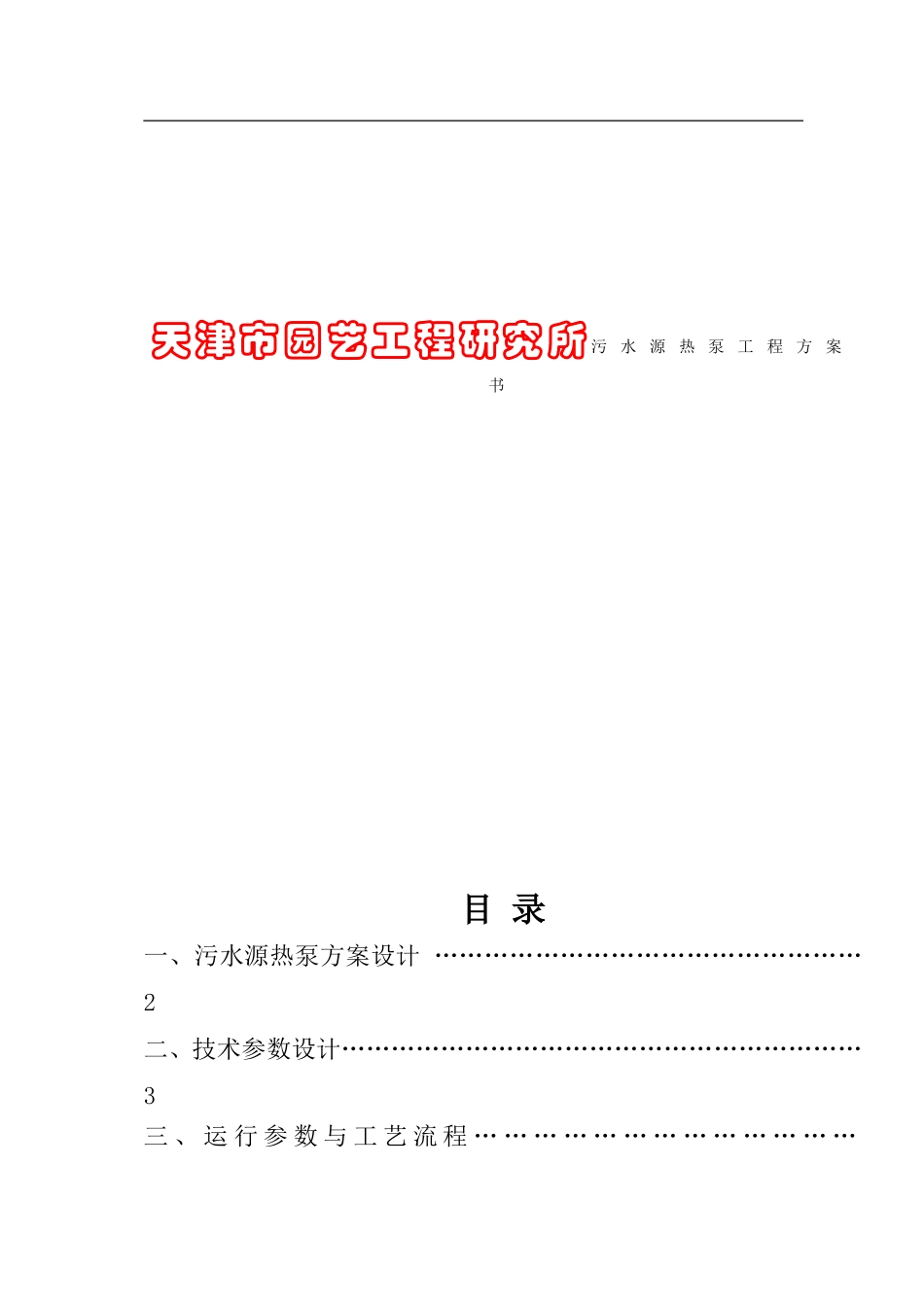

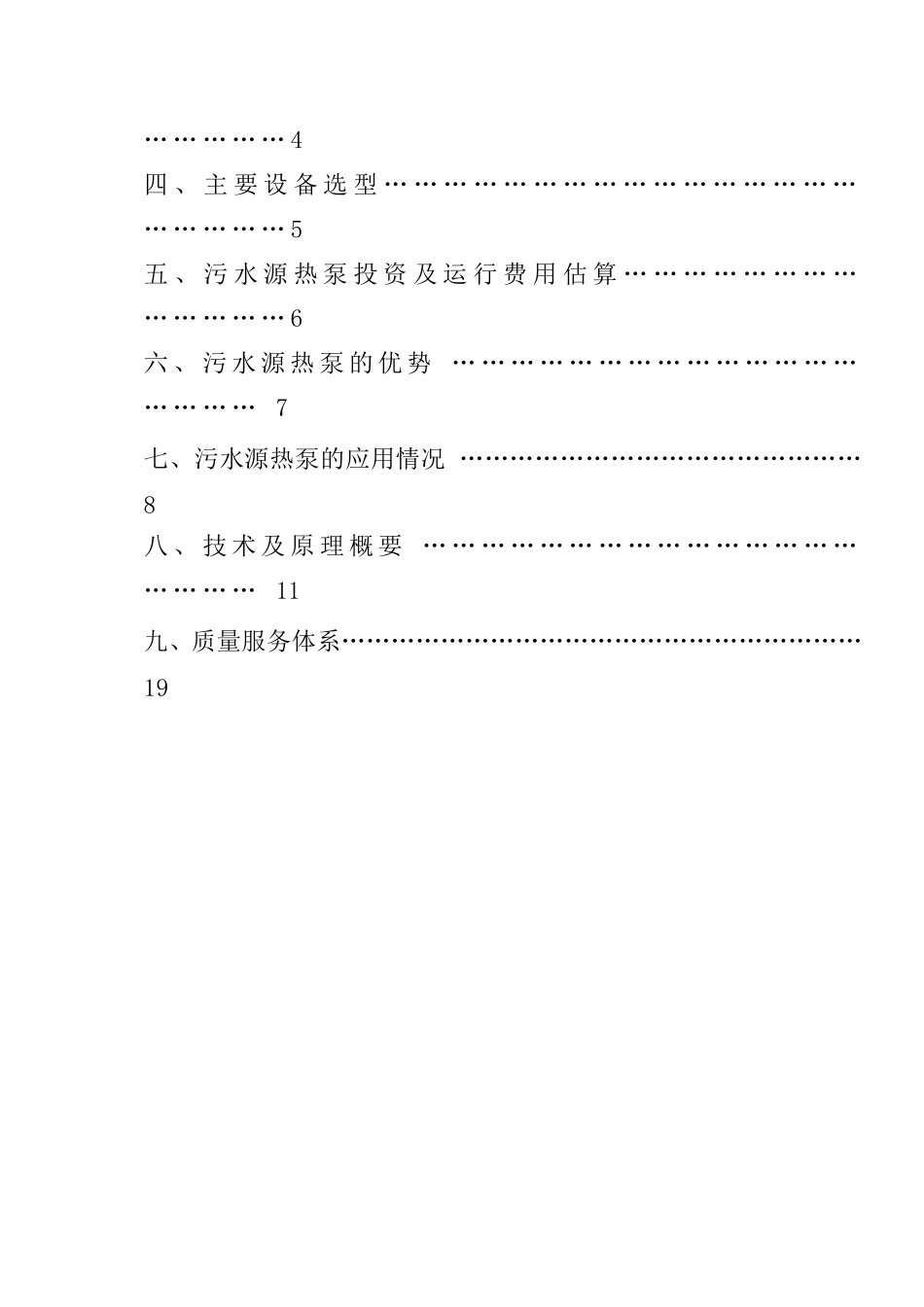

天津市园艺工程研究所污水源热泵工程方案书目录一、污水源热泵方案设计……………………………………………2二、技术参数设计………………………………………………………3三、运行参数与工艺流程………………………………………………4四、主要设备选型………………………………………………………5五、污水源热泵投资及运行费用估算…………………………………6六、污水源热泵的优势………………………………………………7七、污水源热泵的应用情况…………………………………………8八、技术及原理概要…………………………………………………11九、质量服务体系………………………………………………………19一、污水源热泵方案设计（一）项目概况本工程为天津某研究所,建筑面积为4000㎡
采用风机盘管和散热器作为空调系统的末端装置，拟采用污水源热泵作为空调系统的热源
用以满足该建筑夏季制冷、冬季采暖的需求
建筑面积及冷负荷、热负荷项目经济技术指标名称面积（m2）热指标(w/m2)热负荷（kw）冷指标(w/m2)冷负荷（kw）住宅楼400070280260合计400070280260备注：设计总制热量为280kw
设计总制冷量为260kw
根据本项目的冷、热负荷，为节省该项目的初投资，建议使用一套污水源热泵系统，解决建筑的采暖、空调
（二）项目资源状况本方案利用王顶堤复康路污水干渠中原生污水作为冷、热源，采用热泵技术供热、空调
（三）总体建设方案为节省该项目供暖、空调系统的一次性投资、便于管理等，建设一个污水源热泵机房，满足建筑供热、空调需求
按单项建设分为：（1）污水的取水和排水系统工程建设
（2）水泵、换热器、热泵机组购置及安装，按工程需求量
（3）热泵机房管线等安装建设
（4）热泵站低压配电控制系统建设
（四）此方案优点：（1）降低初投资；节省运行费用；（2）集中控制、集中管理
（五）方案要点（1）污
