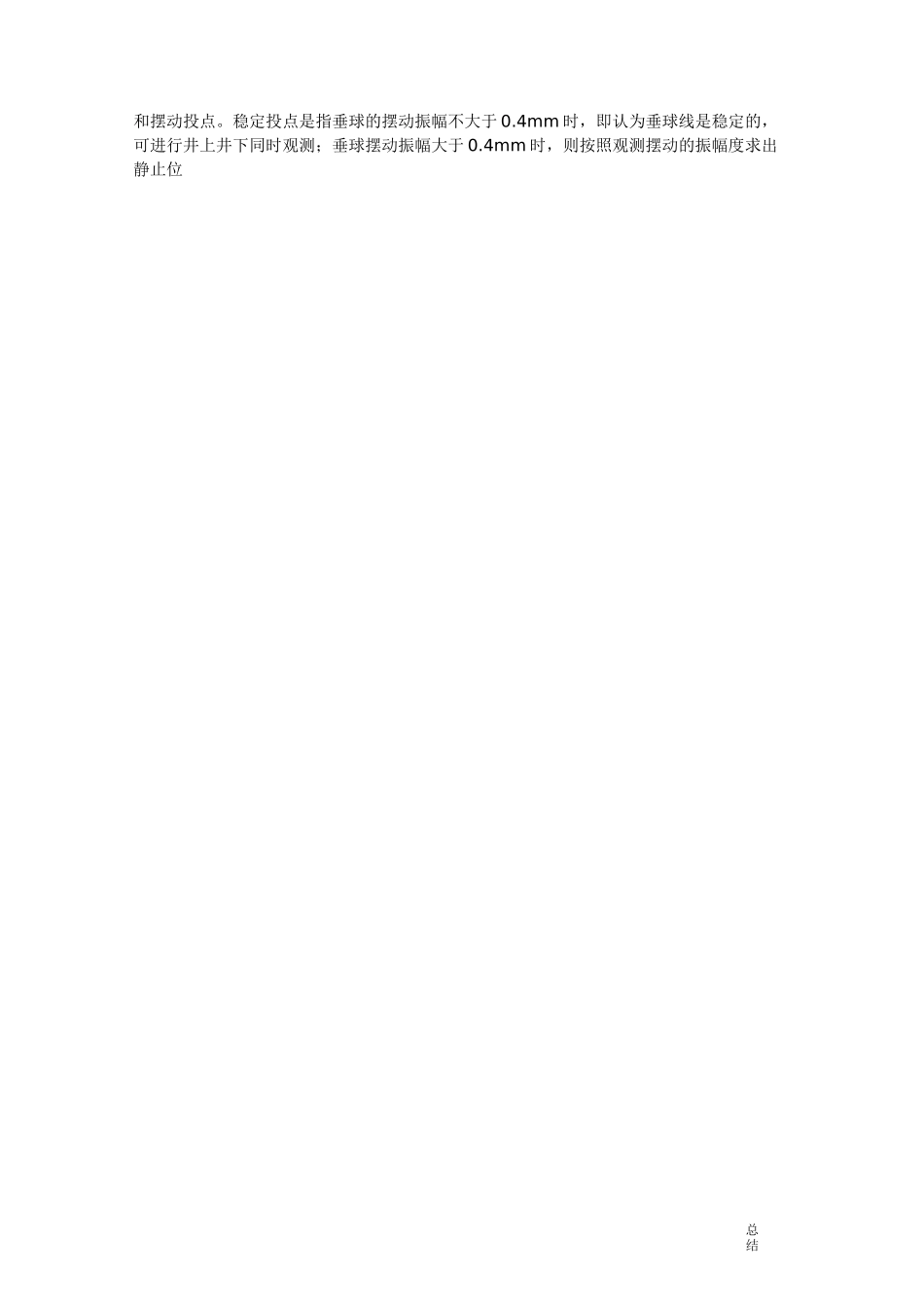

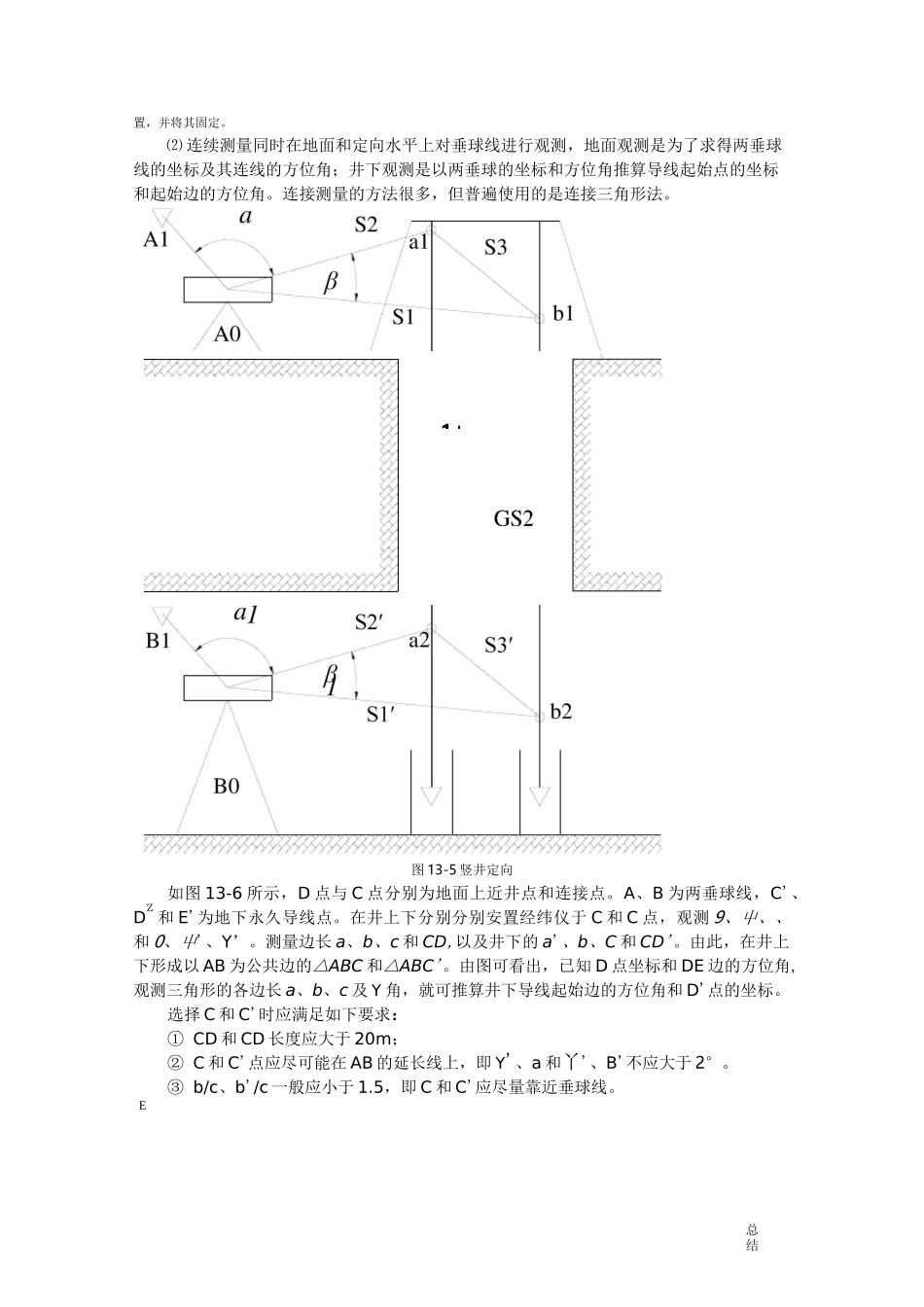

总结竖井联系测量人民交通一、竖井联系测量的任务在隧道施工中,常用竖井在隧道中间增加掘进工作面,从多面同时掘进,可以缩短贯通段的长度,提高施工进度。这时,为了保证相向开挖面能正确贯通,就必须将地面控制网中的坐标、方向及高程,经由竖井传递到地下去,这些传递工作称为竖井联系测量。其中坐标和方向的传递,称为竖井定向测量。通过定向测量,使地下平面控制网与地面上有统一的坐标系统。而通过高程传递则使地下高程系统获得与地面统一的起算数据。按照地下控制网与地面上联系的形式不同,定向的测量方法可分为下列四种:1.经过一个竖井定向(简称一井定向);2.经过两个竖井定向(简称两井定向);3.经过横洞(平坑)与斜井的定向;4.应用陀螺经纬仪定向。竖井的联系测量可通过一个井筒、也可同时通过两个井筒进行。这种联系测量是利用地上、地下控制点之间的几何关系将坐标、方向和高程引入地下,故称几何定向。平峒的联系测量可通过一个井筒、也可同时通过两个井筒进行。这种联系测量是利用地上、地下控制点之间的几何关系将坐标、方向和高程引入地下。由于平峒隧道有进口和出口,导线和水准线路可从隧道两端引进,大大缩短贯通长度。其作业方法与地面控制测量相同。斜井的联系测量方法与平峒基本相同。不同处是隧道坡度较大,导线测量要注意坡度的影响。另外,斜井大部分为单头掘进,从洞口引进的导线均为支导线,要加强检核,以防止联系测量出现错误。由于陀螺仪技术的飞速发展,在导航和测量工作中已被广泛应用。陀螺仪重量轻、体积小、精度高、使用方便,在隧道联系测量工作中,不失为一种经济、快速、影响小的现代化定向仪器。高程联系测量是将地面高程引入地下,又称导入高程。显而易见,为使地下隧道(巷道)贯通,地上、地下的控制点必须在同一个坐标系统和高程系统。地下工程与地面工程的相对位置也必须正确无误;地下建(构)筑物的相对关系,也必须精确。如此种种,说明联系测量是非常重要的。几何定向几何定向分一井定向和两井定向。1.一井定向一井定向是在井筒挂两根钢丝,钢丝的上端在地面,下端投到定向水平。在地面测算两钢丝的坐标,同时在井下与永久控制点连接,如此达到将一点坐标和一个方向导入地下的目的。定向工作分投点和连接测量两部分。⑴ 投点投点所用垂球的重量与钢丝的直径随井深而异。井深小于 100m 时,垂球重 30〜50kg;大于 100m 时为 50〜100kg。钢丝的直径大小决定于垂球的重量。例如钢丝O=...
