束管监测技术要求

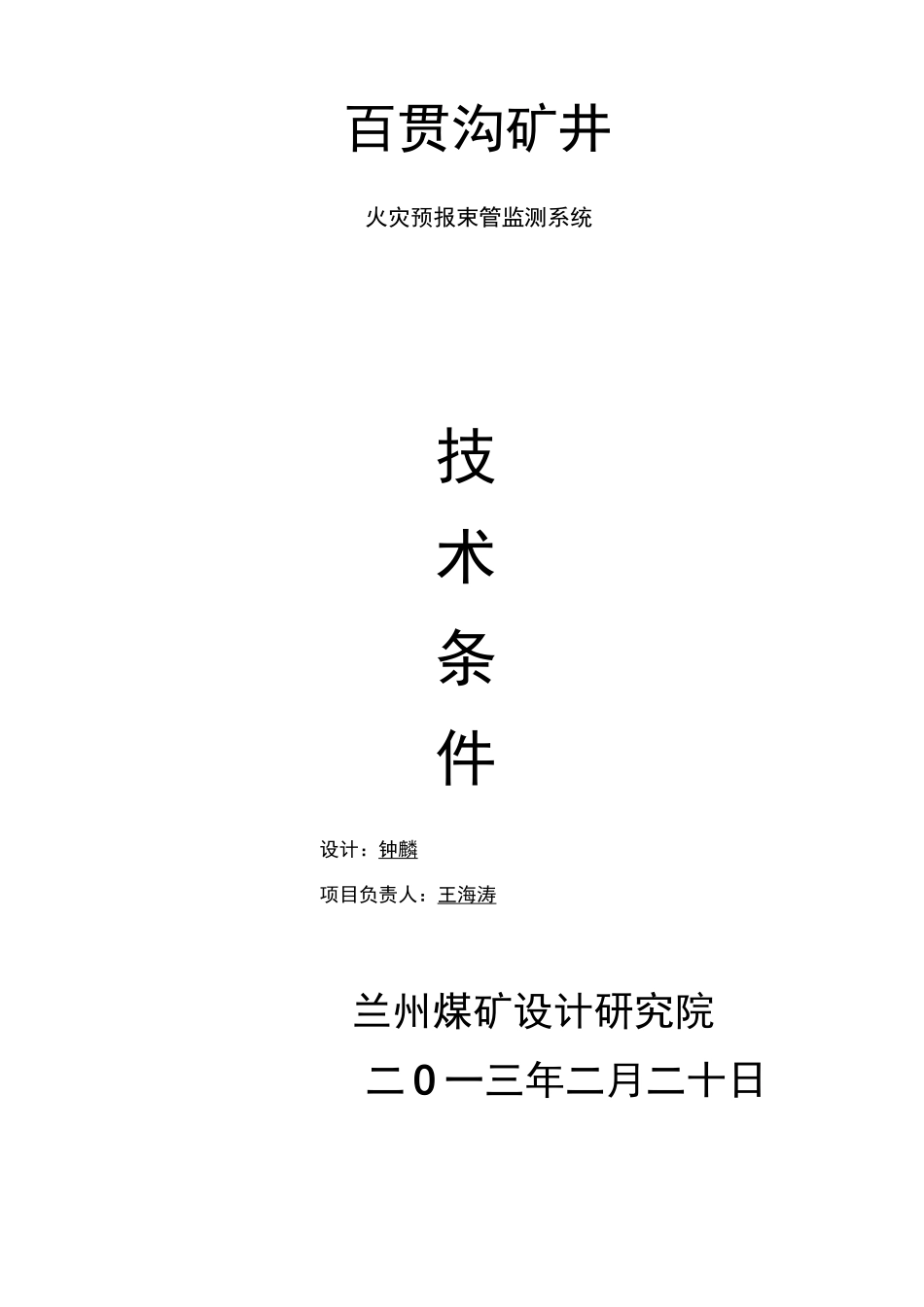

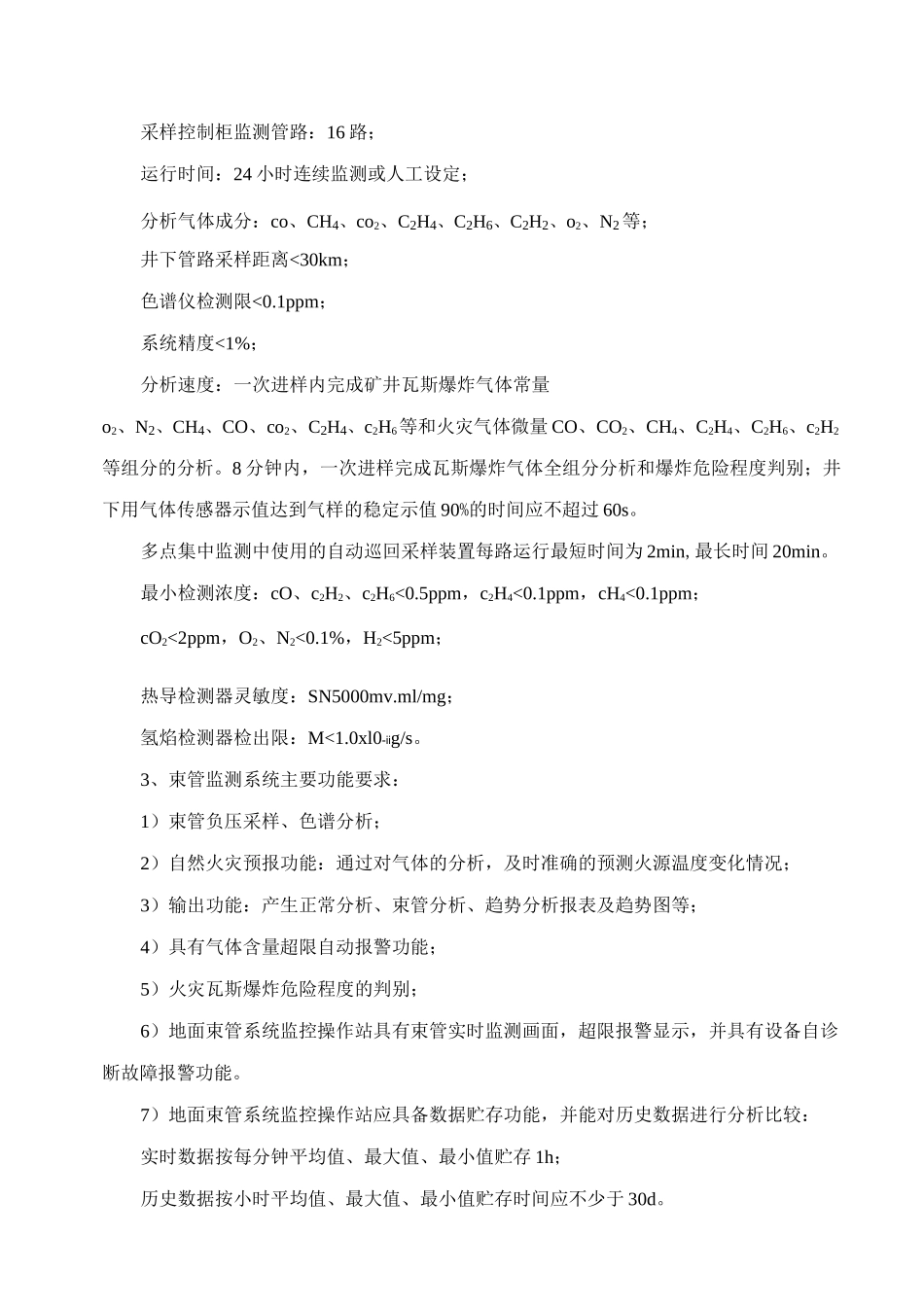

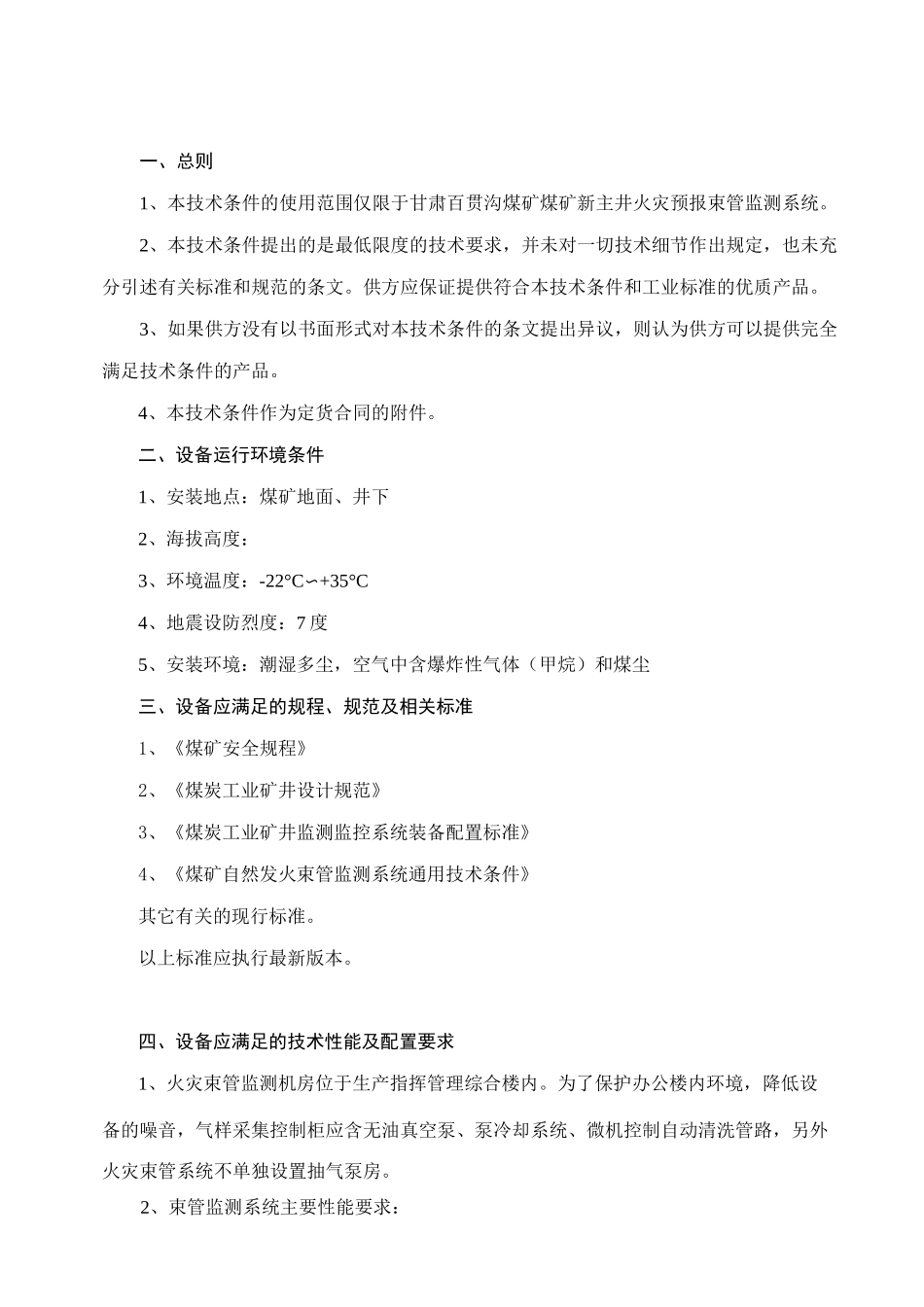

百贯沟矿井火灾预报束管监测系统技术条件设计：钟麟项目负责人：王海涛兰州煤矿设计研究院二 0 一三年二月二十日一、总则1、本技术条件的使用范围仅限于甘肃百贯沟煤矿煤矿新主井火灾预报束管监测系统。2、本技术条件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。供方应保证提供符合本技术条件和工业标准的优质产品。3、如果供方没有以书面形式对本技术条件的条文提出异议，则认为供方可以提供完全满足技术条件的产品。4、本技术条件作为定货合同的附件。二、设备运行环境条件1、安装地点：煤矿地面、井下2、海拔高度：3、环境温度：-22°C〜+35°C4、地震设防烈度：7 度5、安装环境：潮湿多尘，空气中含爆炸性气体（甲烷）和煤尘三、设备应满足的规程、规范及相关标准1、《煤矿安全规程》2、《煤炭工业矿井设计规范》3、《煤炭工业矿井监测监控系统装备配置标准》4、《煤矿自然发火束管监测系统通用技术条件》其它有关的现行标准。以上标准应执行最新版本。四、设备应满足的技术性能及配置要求1、火灾束管监测机房位于生产指挥管理综合楼内。为了保护办公楼内环境，降低设备的噪音，气样采集控制柜应含无油真空泵、泵冷却系统、微机控制自动清洗管路，另外火灾束管系统不单独设置抽气泵房。2、束管监测系统主要性能要求：采样控制柜监测管路：16 路；运行时间：24 小时连续监测或人工设定；分析气体成分：co、CH4、co2、C2H4、C2H6、C2H2、o2、N2等；井下管路采样距离<30km；色谱仪检测限<0.1ppm；系统精度<1%；分析速度：一次进样内完成矿井瓦斯爆炸气体常量o2、N2、CH4、CO、co2、C2H4、c2H6等和火灾气体微量 CO、CO2、CH4、C2H4、C2H6、c2H2等组分的分析。8 分钟内，一次进样完成瓦斯爆炸气体全组分分析和爆炸危险程度判别；井下用气体传感器示值达到气样的稳定示值 90%的时间应不超过 60s。多点集中监测中使用的自动巡回采样装置每路运行最短时间为 2min,最长时间 20min。最小检测浓度：cO、c2H2、c2H6<0.5ppm，c2H4<0.1ppm，cH4<0.1ppm；cO2<2ppm，O2、N2<0.1%，H2<5ppm；热导检测器灵敏度：SN5000mv.ml/mg；氢焰检测器检出限：M<1.0xl0-iig/s。3、束管监测系统主要功能要求：1）束管负压采样、色谱分析；2）自然火灾预报功能：通过对气体的分析，及时准确的预测火源温度变化情况；3）输出功能：产生正常分析、束管分析、趋势分析报表及趋势图等；4）具有气体含量超限自动报警功...
