三相桥式全控整流及逆变电路matlab仿真..

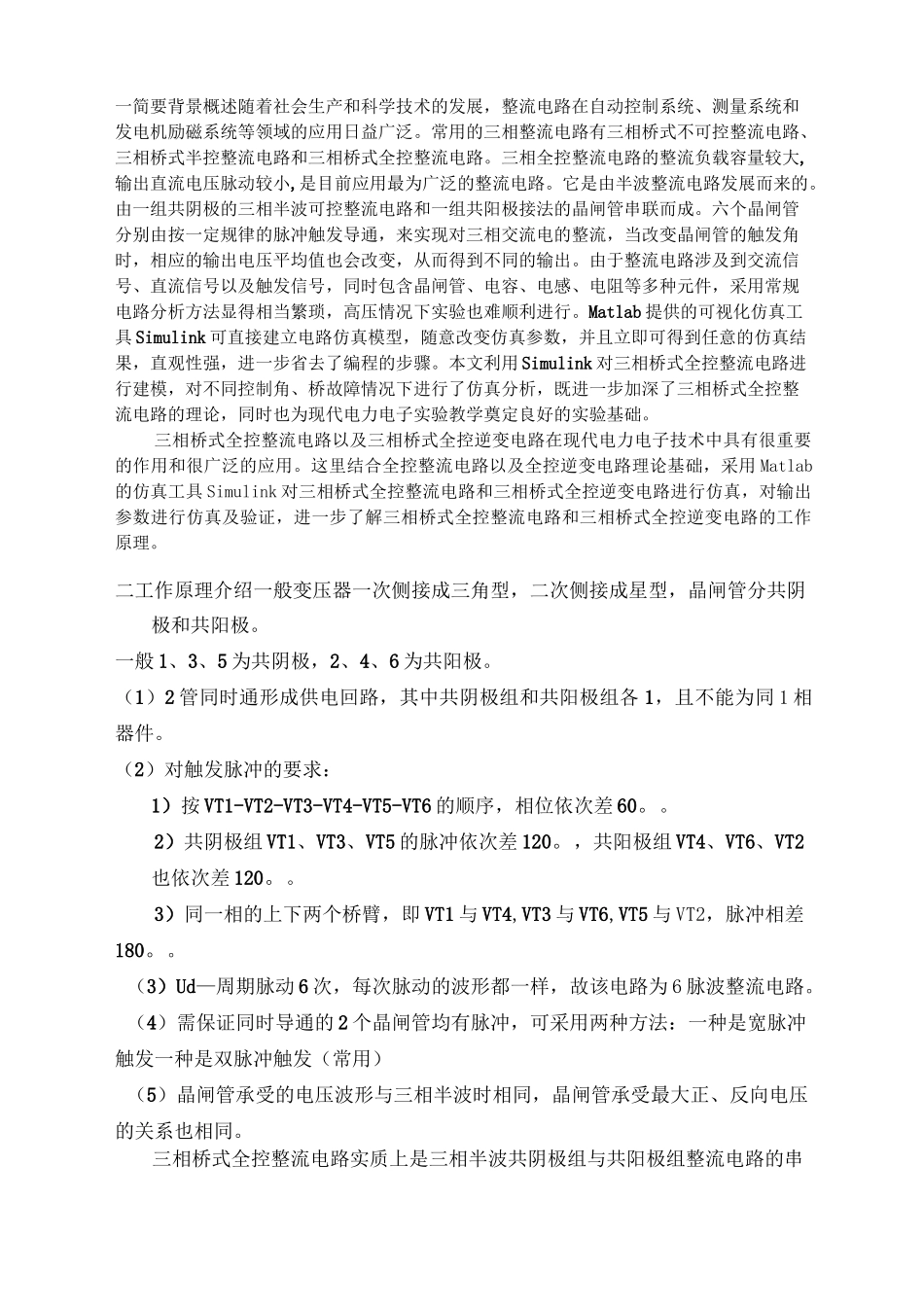

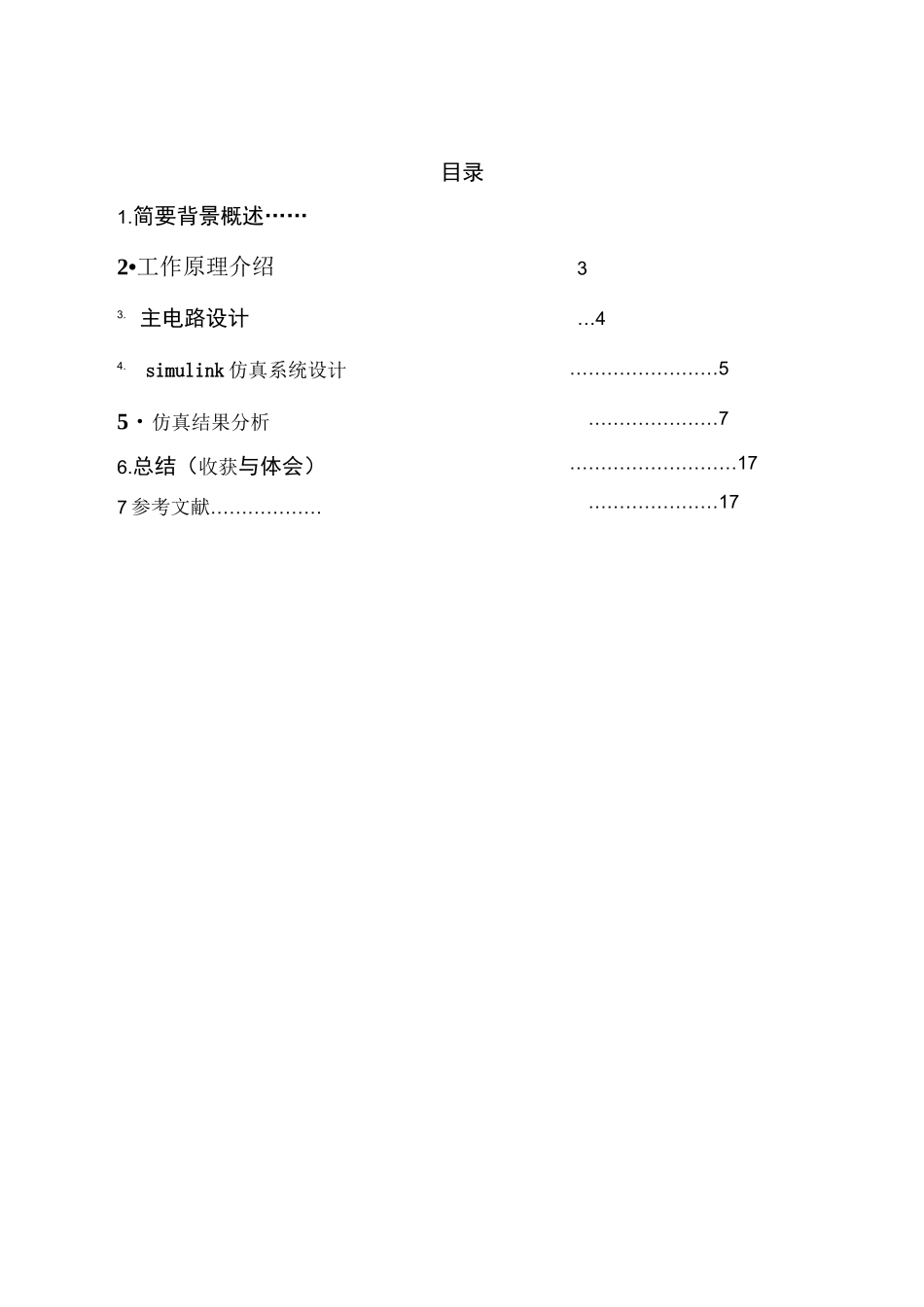

日期：2013 年 12 月 13 日电力电子技术课程设计系另 U：专业：班级：1120393小组成员：费学智 （ 25 ） 薛阳 （ 43 ） 指导老师：目录1.简要背景概述……2•工作原理介绍3. 主电路设计4.simulink 仿真系统设计5・仿真结果分析6.总结（收获与体会）7 参考文献………………3…4……………………5…………………7………………………17…………………17一简要背景概述随着社会生产和科学技术的发展，整流电路在自动控制系统、测量系统和发电机励磁系统等领域的应用日益广泛。常用的三相整流电路有三相桥式不可控整流电路、三相桥式半控整流电路和三相桥式全控整流电路。三相全控整流电路的整流负载容量较大,输出直流电压脉动较小,是目前应用最为广泛的整流电路。它是由半波整流电路发展而来的。由一组共阴极的三相半波可控整流电路和一组共阳极接法的晶闸管串联而成。六个晶闸管分别由按一定规律的脉冲触发导通，来实现对三相交流电的整流，当改变晶闸管的触发角时，相应的输出电压平均值也会改变，从而得到不同的输出。由于整流电路涉及到交流信号、直流信号以及触发信号，同时包含晶闸管、电容、电感、电阻等多种元件，采用常规电路分析方法显得相当繁琐，高压情况下实验也难顺利进行。Matlab 提供的可视化仿真工具 Simulink 可直接建立电路仿真模型，随意改变仿真参数，并且立即可得到任意的仿真结果，直观性强，进一步省去了编程的步骤。本文利用 Simulink 对三相桥式全控整流电路进行建模，对不同控制角、桥故障情况下进行了仿真分析，既进一步加深了三相桥式全控整流电路的理论，同时也为现代电力电子实验教学奠定良好的实验基础。三相桥式全控整流电路以及三相桥式全控逆变电路在现代电力电子技术中具有很重要的作用和很广泛的应用。这里结合全控整流电路以及全控逆变电路理论基础，采用 Matlab的仿真工具 Simulink 对三相桥式全控整流电路和三相桥式全控逆变电路进行仿真，对输出参数进行仿真及验证，进一步了解三相桥式全控整流电路和三相桥式全控逆变电路的工作原理。二工作原理介绍一般变压器一次侧接成三角型，二次侧接成星型，晶闸管分共阴极和共阳极。一般 1、3、5 为共阴极，2、4、6 为共阳极。（1）2 管同时通形成供电回路，其中共阴极组和共阳极组各 1，且不能为同 1 相器件。（2）对触发脉冲的要求：1）按 VT1-VT2-VT3-VT4-VT5-VT6 的顺序，相位依次差 60。。2）共阴极组 VT1、VT3、VT5 的脉...
