钢结构防腐涂层现场检测方案

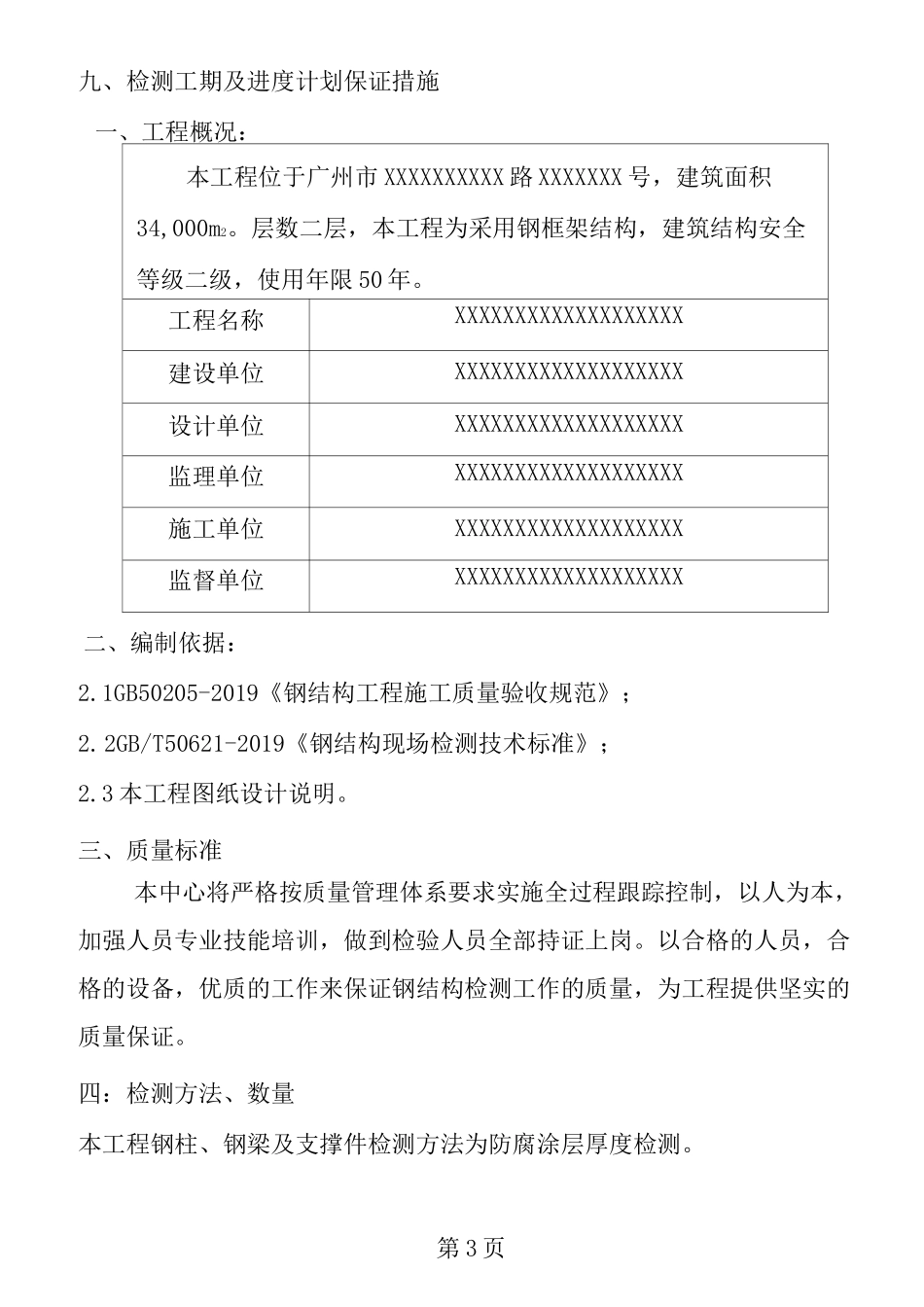

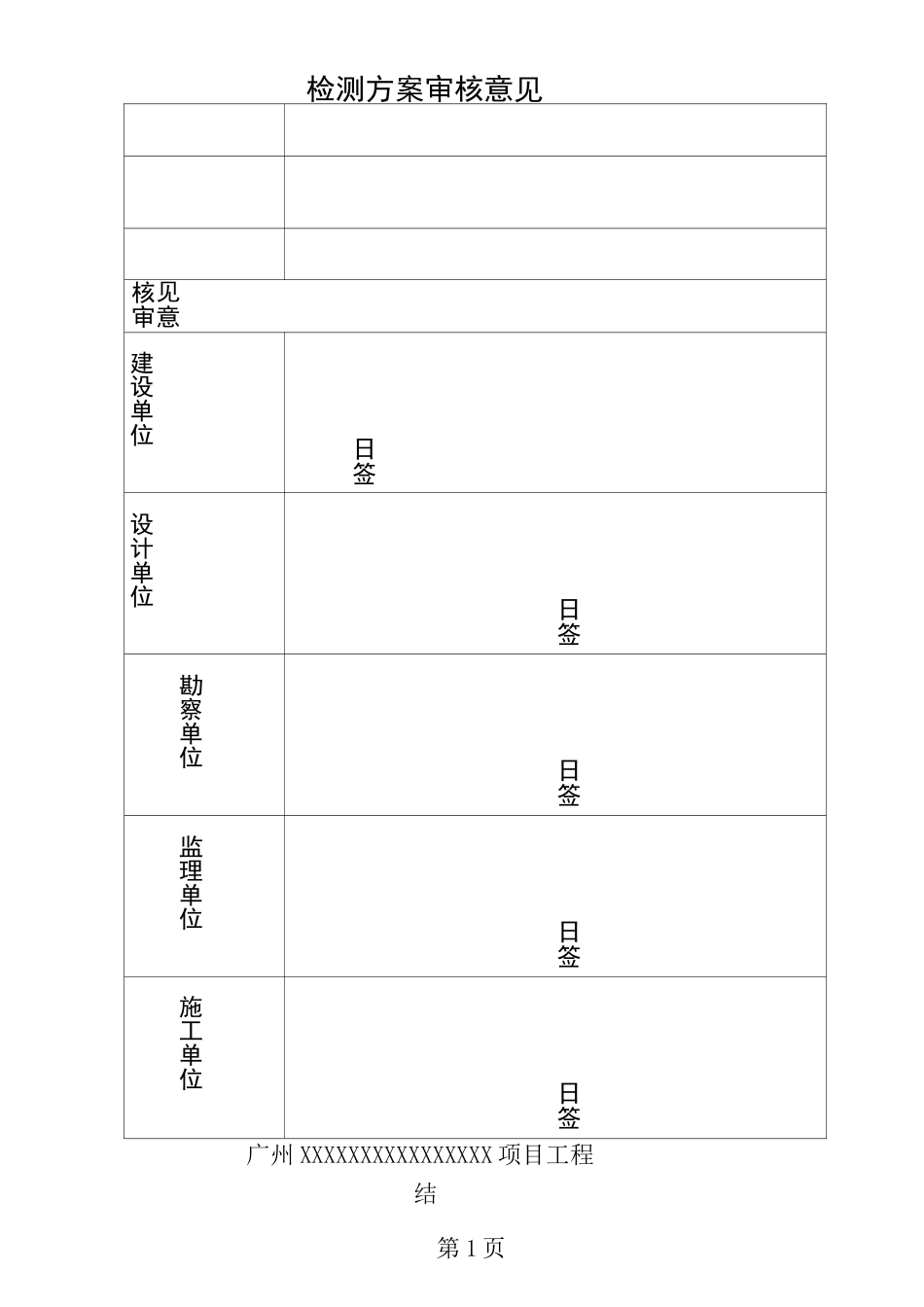

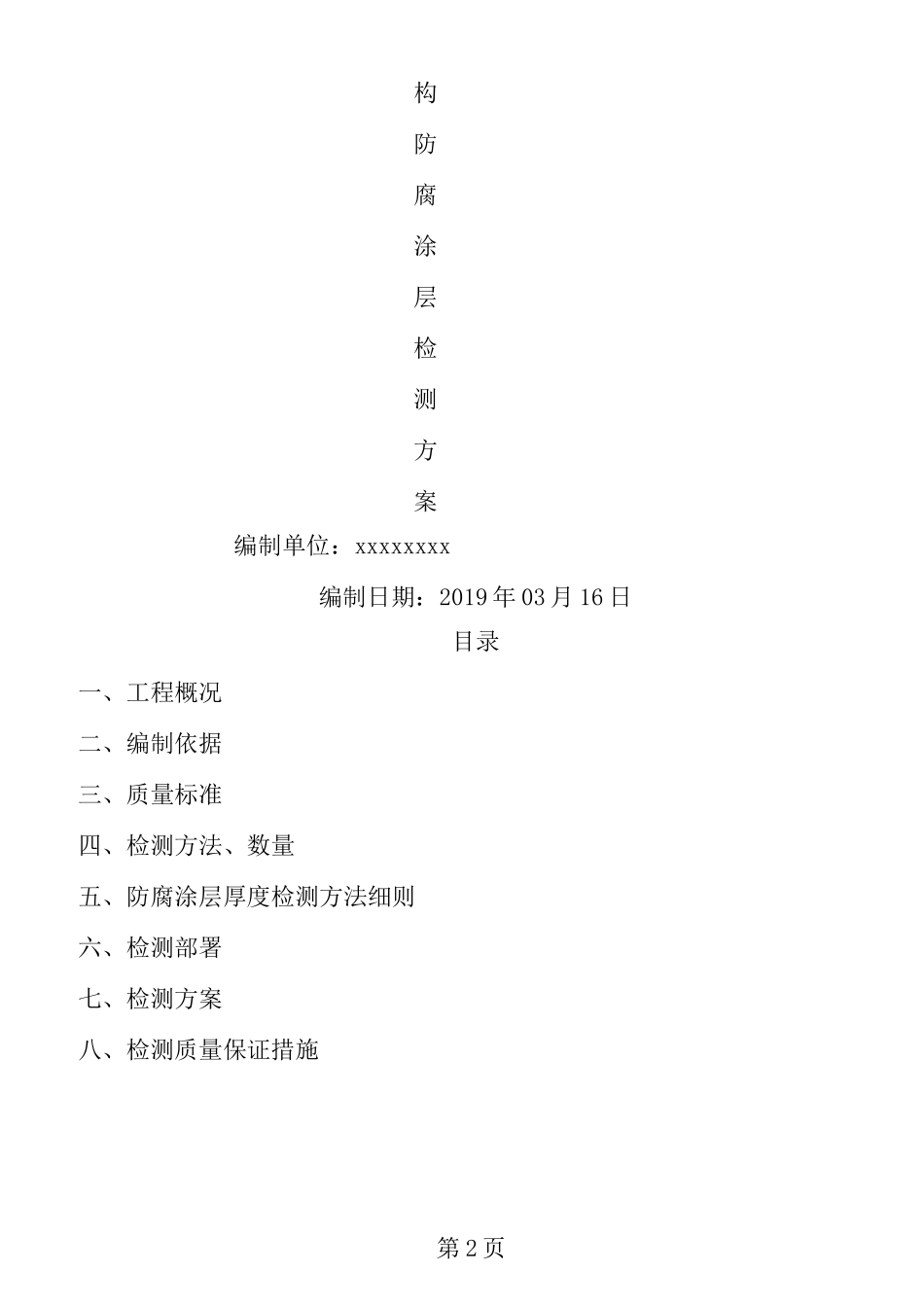

第 1 页检测方案审核意见见意核审建设单位日签设计单位日签勘察单位日签监理单位日签施工单位日签广州 XXXXXXXXXXXXXXXX 项目工程结第 2 页构防腐涂层检测方案编制单位：xxxxxxxx编制日期：2019 年 03 月 16 日目录一、工程概况二、编制依据三、质量标准四、检测方法、数量五、防腐涂层厚度检测方法细则六、检测部署七、检测方案八、检测质量保证措施第 3 页九、检测工期及进度计划保证措施一、工程概况：本工程位于广州市 XXXXXXXXXX 路 XXXXXXX 号，建筑面积34,000m2。层数二层，本工程为采用钢框架结构，建筑结构安全等级二级，使用年限 50 年。工程名称XXXXXXXXXXXXXXXXXXX建设单位XXXXXXXXXXXXXXXXXXX设计单位XXXXXXXXXXXXXXXXXXX监理单位XXXXXXXXXXXXXXXXXXX施工单位XXXXXXXXXXXXXXXXXXX监督单位XXXXXXXXXXXXXXXXXXX二、编制依据：2.1GB50205-2019《钢结构工程施工质量验收规范》；2.2GB/T50621-2019《钢结构现场检测技术标准》；2.3 本工程图纸设计说明。三、质量标准本中心将严格按质量管理体系要求实施全过程跟踪控制，以人为本，加强人员专业技能培训，做到检验人员全部持证上岗。以合格的人员，合格的设备，优质的工作来保证钢结构检测工作的质量，为工程提供坚实的质量保证。四：检测方法、数量本工程钢柱、钢梁及支撑件检测方法为防腐涂层厚度检测。第 4 页1、常规见证检测比例及数量：依据 GB50205-2019《钢结构工程施工质量验收规范》要求,检测数量应按构件数抽查 10%，且同类构件不应少于 3 件。结合本工程实际情况,具体检测数量见详见下表。号仓库防腐涂层检测明细构件类型构件数量（个）抽检数量（10%）备注钢梁65766钢柱22623支撑件33033合计1213122二号仓库防腐涂层检测明细构件类型构件数量（个）抽检数量（10%）备注钢梁65766钢柱22623支撑件33033合计1213122第 5 页以上钢结构防腐涂层厚度检测统计常规见证检测构件数量为 244 个构件。7.4 监督抽检数量：本项目监督抽检的比例为 10%。1#仓库的钢柱、钢梁及支撑件共 13 个构件；、2#仓库的钢柱、钢梁及支撑件共 13 个构件。本工程防腐涂层厚度检测共计 26 个构件。五、防腐涂层厚度检测实施细则1、基本原理采用电磁感应原理，利用从探头经过非铁磁涂层而流入铁磁基体的磁通的大小，来测定涂层厚度。2、操作步骤2.1 接上探头；2.2 开机；2.3 零校准：采用无箔的一点校准按 ZER0 键，显示屏左上角显示 MEAN（不闪），中下部显示Z...
