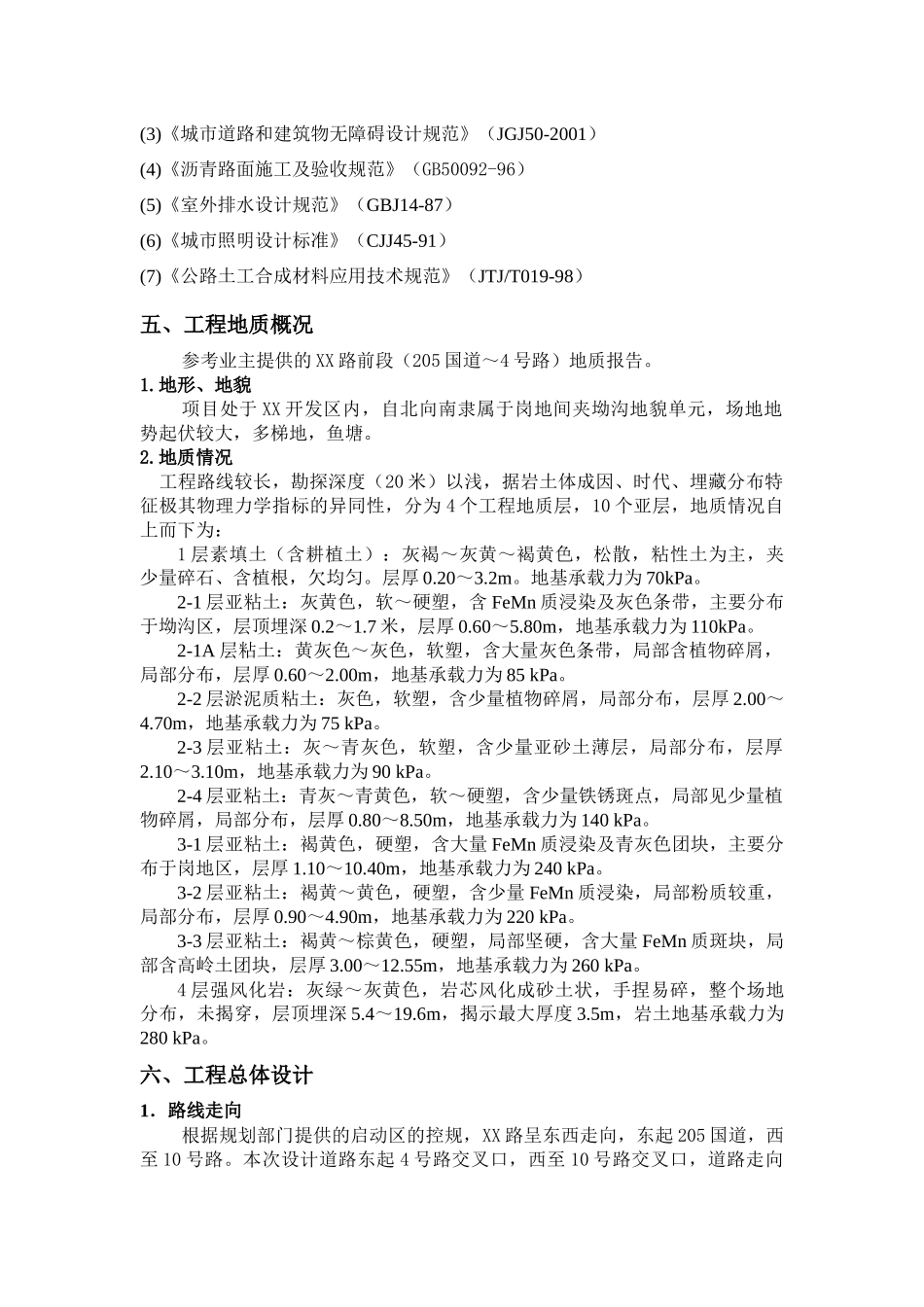

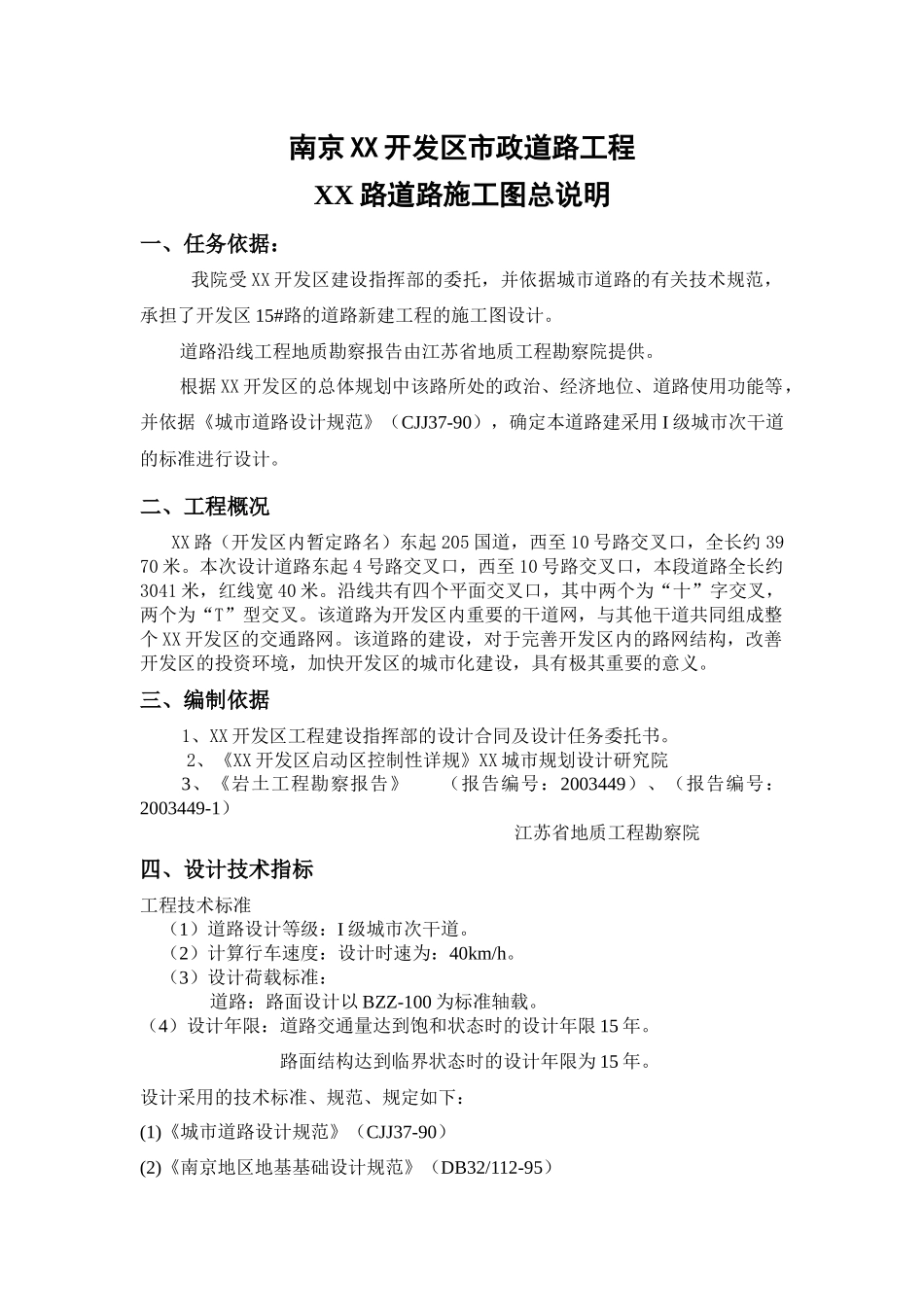

南京 XX 开发区市政道路工程XX 路道路施工图总说明一、任务依据： 我院受 XX 开发区建设指挥部的委托，并依据城市道路的有关技术规范，承担了开发区 15#路的道路新建工程的施工图设计。道路沿线工程地质勘察报告由江苏省地质工程勘察院提供。根据 XX 开发区的总体规划中该路所处的政治、经济地位、道路使用功能等，并依据《城市道路设计规范》（CJJ37-90），确定本道路建采用 I 级城市次干道的标准进行设计。二、工程概况 XX 路（开发区内暂定路名）东起 205 国道，西至 10 号路交叉口，全长约 3970 米。本次设计道路东起 4 号路交叉口，西至 10 号路交叉口，本段道路全长约3041 米，红线宽 40 米。沿线共有四个平面交叉口，其中两个为“十”字交叉，两个为“T”型交叉。该道路为开发区内重要的干道网，与其他干道共同组成整个 XX 开发区的交通路网。该道路的建设，对于完善开发区内的路网结构，改善开发区的投资环境，加快开发区的城市化建设，具有极其重要的意义。三、编制依据1、XX 开发区工程建设指挥部的设计合同及设计任务委托书。 2、《XX 开发区启动区控制性详规》XX 城市规划设计研究院3、《岩土工程勘察报告》 （报告编号：2003449）、（报告编号：2003449-1）江苏省地质工程勘察院四、设计技术指标工程技术标准（1）道路设计等级：I 级城市次干道。（2）计算行车速度：设计时速为：40km/h。（3）设计荷载标准：道路：路面设计以 BZZ-100 为标准轴载。（4）设计年限：道路交通量达到饱和状态时的设计年限 15 年。路面结构达到临界状态时的设计年限为 15 年。设计采用的技术标准、规范、规定如下：(1)《城市道路设计规范》（CJJ37-90）(2)《南京地区地基基础设计规范》（DB32/112-95）(3)《城市道路和建筑物无障碍设计规范》（JGJ50-2001） (4)《沥青路面施工及验收规范》（GB50092-96）(5)《室外排水设计规范》（GBJ14-87）(6)《城市照明设计标准》（CJJ45-91）(7)《公路土工合成材料应用技术规范》（JTJ/T019-98）五、工程地质概况参考业主提供的 XX 路前段（205 国道～4 号路）地质报告。1.地形、地貌项目处于 XX 开发区内，自北向南隶属于岗地间夹坳沟地貌单元，场地地势起伏较大，多梯地，鱼塘。2.地质情况 工程路线较长，勘探深度（20 米）以浅，据岩土体成因、时代、埋藏分布特征极其物理力学指标的异同性，分为 4 个工程地质层，10 个亚层，地质情况自上而下为：1 层素填土...
