南京三桥钢塔架设施工组织设计

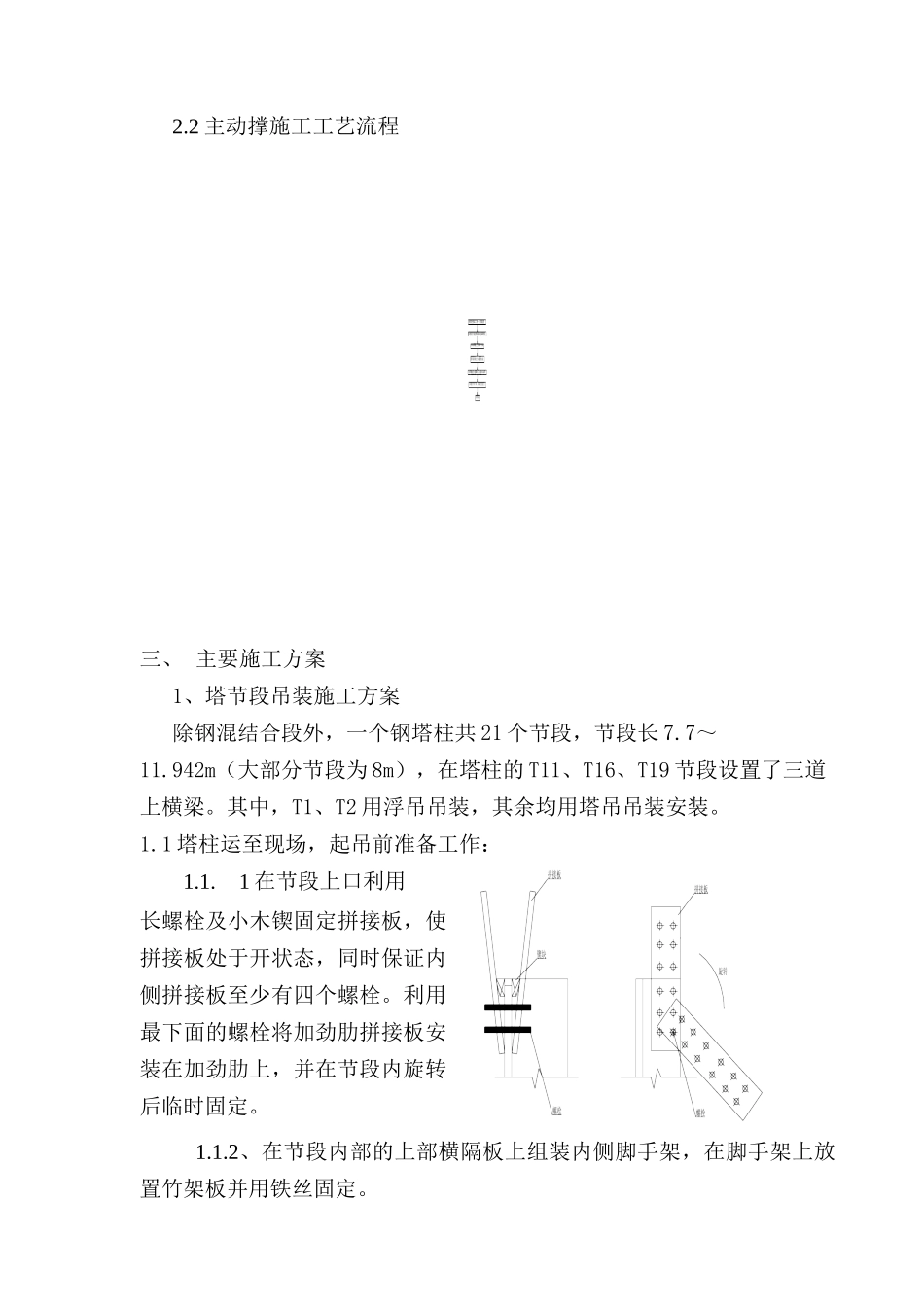

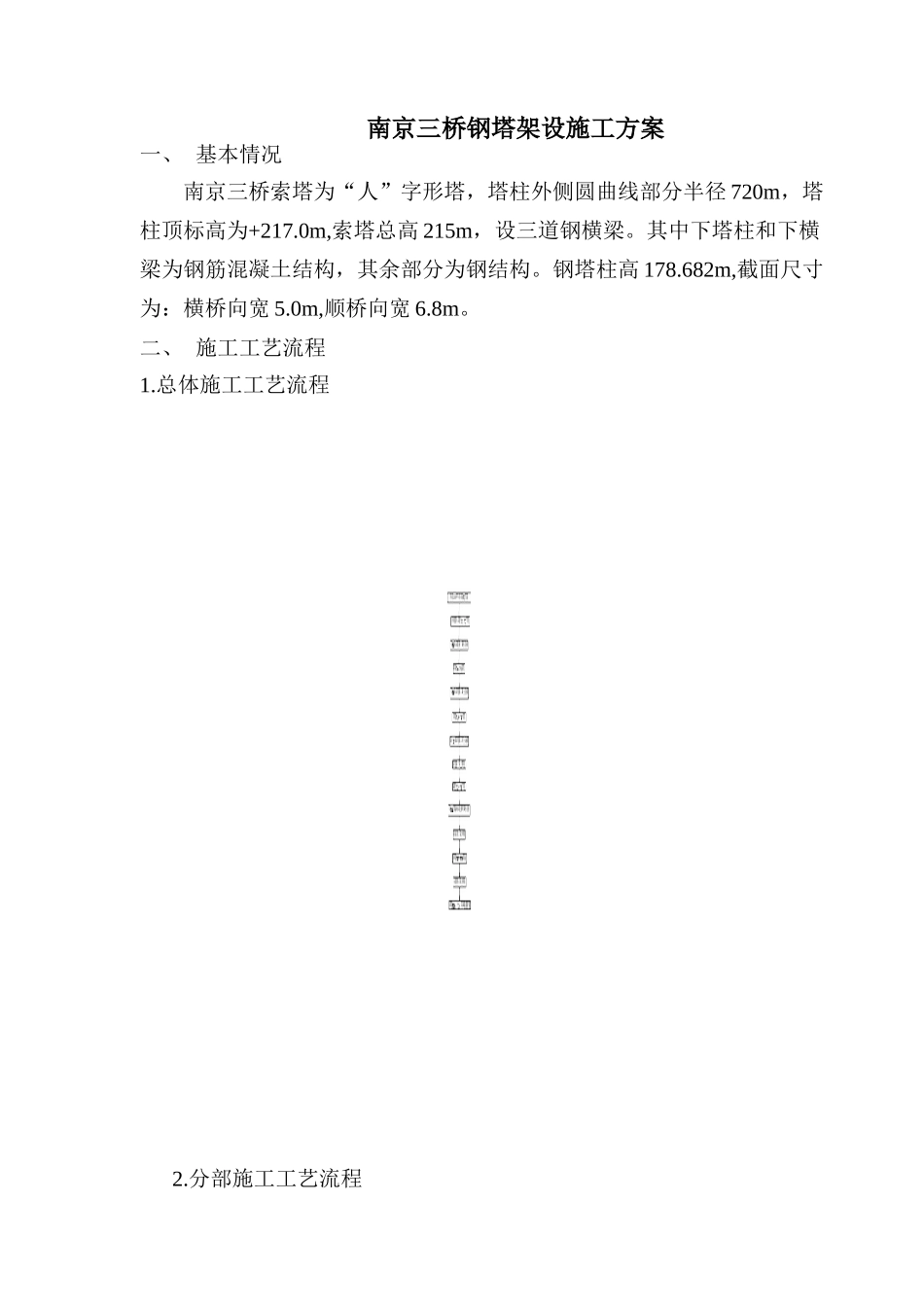

南京三桥钢塔架设施工方案一、 基本情况南京三桥索塔为“人”字形塔，塔柱外侧圆曲线部分半径 720m，塔柱顶标高为+217.0m,索塔总高 215m，设三道钢横梁。其中下塔柱和下横梁为钢筋混凝土结构，其余部分为钢结构。钢塔柱高 178.682m,截面尺寸为：横桥向宽 5.0m,顺桥向宽 6.8m。二、 施工工艺流程1.总体施工工艺流程2.分部施工工艺流程2.1 钢塔柱节段吊装施工工艺流程2.2 主动撑施工工艺流程三、 主要施工方案1、塔节段吊装施工方案除钢混结合段外，一个钢塔柱共 21 个节段，节段长 7.7～11.942m（大部分节段为 8m），在塔柱的 T11、T16、T19 节段设置了三道上横梁。其中，T1、T2 用浮吊吊装，其余均用塔吊吊装安装。1.1 塔柱运至现场，起吊前准备工作：1.1.1 在节段上口利用长螺栓及小木锲固定拼接板，使拼接板处于开状态，同时保证内侧拼接板至少有四个螺栓。利用最下面的螺栓将加劲肋拼接板安装在加劲肋上，并在节段内旋转后临时固定。1.1.2、在节段内部的上部横隔板上组装内侧脚手架，在脚手架上放置竹架板并用铁丝固定。1.1.3 安装电源线及照明设备，保证在节段上、下口各有十盏灯，还应配置八个开关箱，以确保螺栓扳手有足够的插口。1.1.4 将螺栓、螺母、和垫圈分别装入相应的编织袋中。螺栓放置在节段外侧，螺母及垫圈放置在内侧。1.1.5、将螺栓扳手放置在已架设塔柱节段的内侧脚手架上。1.1.6、在已架设节段肋板上部两边各挂两个5T 葫芦，作为塔柱安装时粗定位的导向牵引设备。1.1.7、清理塔内升降机的接头零件，并放置在脚手架上，临时固定。1.1.8、挂钩。1.2 起吊1.2.1 慢慢吊起塔柱离地 1.5m，将端面保护取下，确认端面有没有损伤。1.2.2 在下端的加劲肋上安装牵引装置的带卸夹钢丝绳。1.2.3 安装导向索及辅助索。慢慢起吊，通过辅助索和导向索调整塔柱的平面位置，将塔柱吊至安装位置上方。1.3 安装1.3.1 下放塔柱节段至已架设塔柱上方2.0m 处停住，将节段下端的卸扣与葫芦相连，收紧葫芦链。1.3.2 慢慢下放至已架设节段上方 60cm 处，通过葫芦的拉拽和人力调整塔柱的平面位置，使塔节段的对位记号基本对齐，并调整拼接板的开口。1.3.3 将塔柱节段沿拼接板下放，先使吊装节段与已架设节段的上边接触，再以接触边为绞放松塔吊钢绳上的千斤顶，使两个节段全接触，临时定位匹配件对接。塔柱节段吊装到位。1.3.4 检查对位线，如对位记号出错位，则通过拼接板上螺栓的拧紧度进行调整，如螺栓拧紧度无法将...
