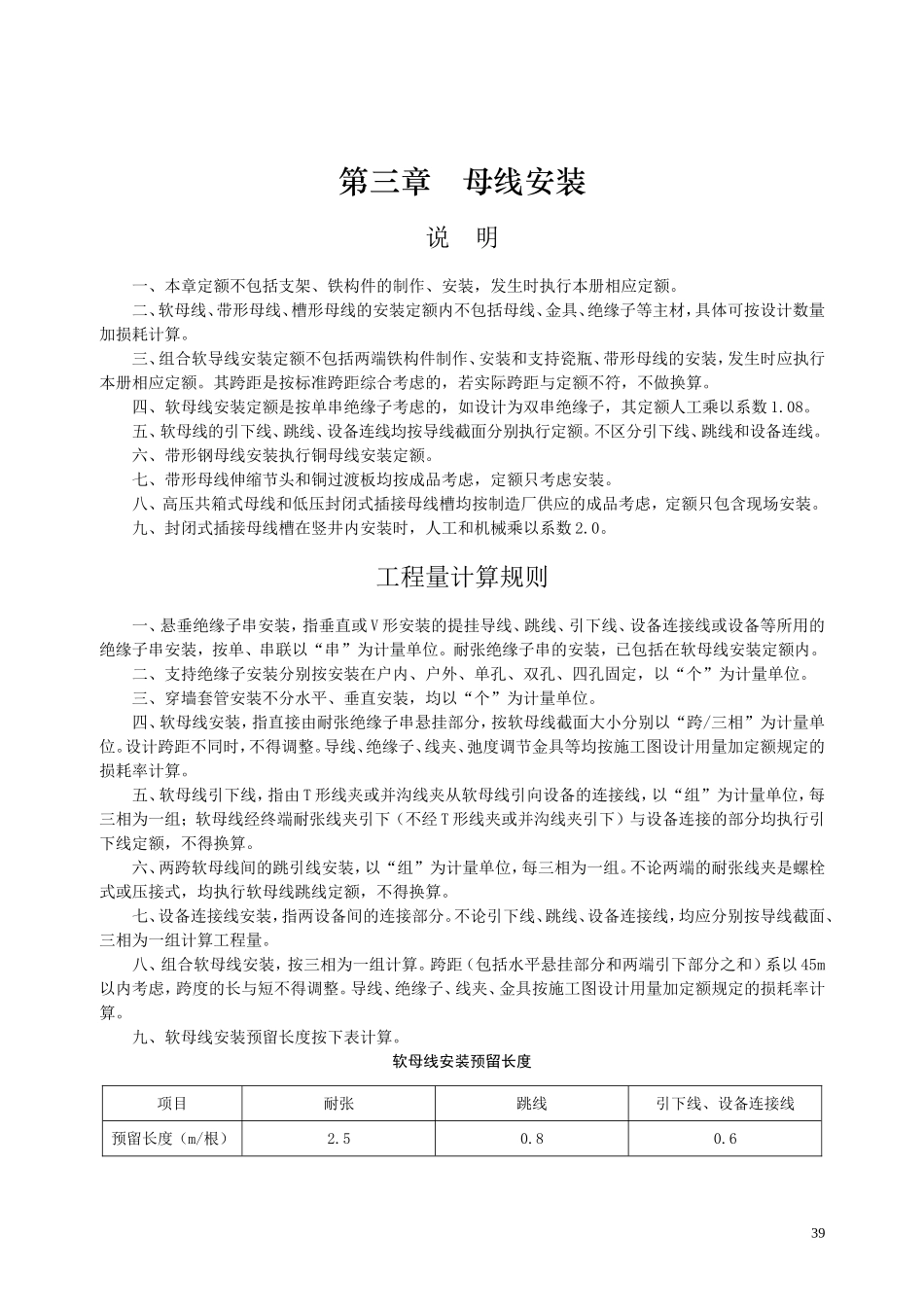

第三章母线安装说明一、本章定额不包括支架、铁构件的制作、安装，发生时执行本册相应定额。二、软母线、带形母线、槽形母线的安装定额内不包括母线、金具、绝缘子等主材，具体可按设计数量加损耗计算。三、组合软导线安装定额不包括两端铁构件制作、安装和支持瓷瓶、带形母线的安装，发生时应执行本册相应定额。其跨距是按标准跨距综合考虑的，若实际跨距与定额不符，不做换算。四、软母线安装定额是按单串绝缘子考虑的，如设计为双串绝缘子，其定额人工乘以系数1.08。五、软母线的引下线、跳线、设备连线均按导线截面分别执行定额。不区分引下线、跳线和设备连线。六、带形钢母线安装执行铜母线安装定额。七、带形母线伸缩节头和铜过渡板均按成品考虑，定额只考虑安装。八、高压共箱式母线和低压封闭式插接母线槽均按制造厂供应的成品考虑，定额只包含现场安装。九、封闭式插接母线槽在竖井内安装时，人工和机械乘以系数2.0。工程量计算规则一、悬垂绝缘子串安装，指垂直或V形安装的提挂导线、跳线、引下线、设备连接线或设备等所用的绝缘子串安装，按单、串联以“串”为计量单位。耐张绝缘子串的安装，已包括在软母线安装定额内。二、支持绝缘子安装分别按安装在户内、户外、单孔、双孔、四孔固定，以“个”为计量单位。三、穿墙套管安装不分水平、垂直安装，均以“个”为计量单位。四、软母线安装，指直接由耐张绝缘子串悬挂部分，按软母线截面大小分别以“跨/三相”为计量单位。设计跨距不同时，不得调整。导线、绝缘子、线夹、弛度调节金具等均按施工图设计用量加定额规定的损耗率计算。五、软母线引下线，指由T形线夹或并沟线夹从软母线引向设备的连接线，以“组”为计量单位，每三相为一组；软母线经终端耐张线夹引下（不经T形线夹或并沟线夹引下）与设备连接的部分均执行引下线定额，不得换算。六、两跨软母线间的跳引线安装，以“组”为计量单位，每三相为一组。不论两端的耐张线夹是螺栓式或压接式，均执行软母线跳线定额，不得换算。七、设备连接线安装，指两设备间的连接部分。不论引下线、跳线、设备连接线，均应分别按导线截面、三相为一组计算工程量。八、组合软母线安装，按三相为一组计算。跨距（包括水平悬挂部分和两端引下部分之和）系以45m以内考虑，跨度的长与短不得调整。导线、绝缘子、线夹、金具按施工图设计用量加定额规定的损耗率计算。九、软母线安装预留长度按下表计算。软母线安装预留长度项目耐张跳线引下线、设备连接线预留长度（m/根）2.50.80.639十、带形母线安装及带形母线引下线安装包括铜排、铝排，分别以不同截面和片数以“m/单相”为计量单位。母线和固定母线的金具均按设计量加损耗率计算。十一、钢带形母线安装，按同规格的铜母线定额执行，不得换算。十二、母线伸缩接头及铜过渡板安装均以“个”为计量单位。十三、槽形母线安装以“m/单相”为计量单位。槽形母线与设备连接分别以连接不同的设备以“台”为计量单位。槽形母线及固定槽形母线的金具按设计用量加损耗计算。壳的大小尺寸以“m”为计量单位，长度按设计共箱母线的轴线长度计算。十四、低压（指400V以下）封闭式插接母线槽安装分别按导体的额定电流大小以长度“m”为计量单位，长度按设计母线的轴线长度计算。分线箱以“台”为计量单位，分别以电流大小按设计数量计算。十五、重型母线安装包括铜母线、铝母线，分别按截面大小以母线的成品重量以“t”为计量单位。十六、重型铝母线接触面加工指铸造件需加工接触面时，可以按其接触面大小，分别以“片/单相”为计量单位。十七、硬母线配置安装预留长度按下表的规定计算。硬母线配置安装预留长度序号项目预留长度（m/根）说明1带形、槽形母线终端0.3从最后一个支持点算起2带形、槽形母线与分支线连接0.5分支线预留3带形母线与设备连接0.5从设备端子接口算起4多片重型母线与设备连接1.0从设备端子接口算起5槽形母线与设备连接0.5从设备端子接口算起十八、带形母线、槽形母线安装均不包括支持瓷瓶安装和钢构件配置安装，其工程量应分别按设计成品数量执行本册相应定额。40
