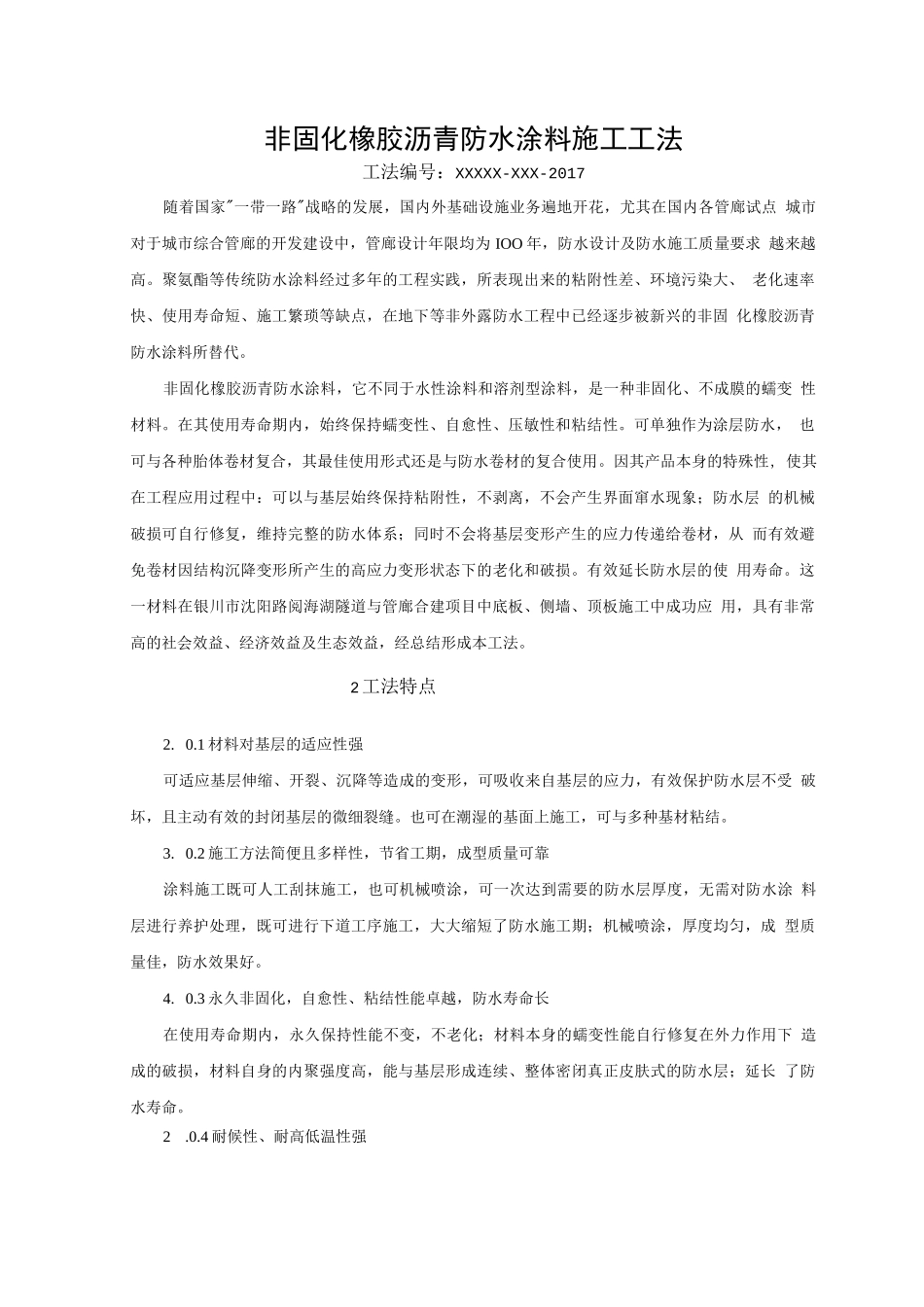

非固化橡胶沥青防水涂料施工工法VIP免费

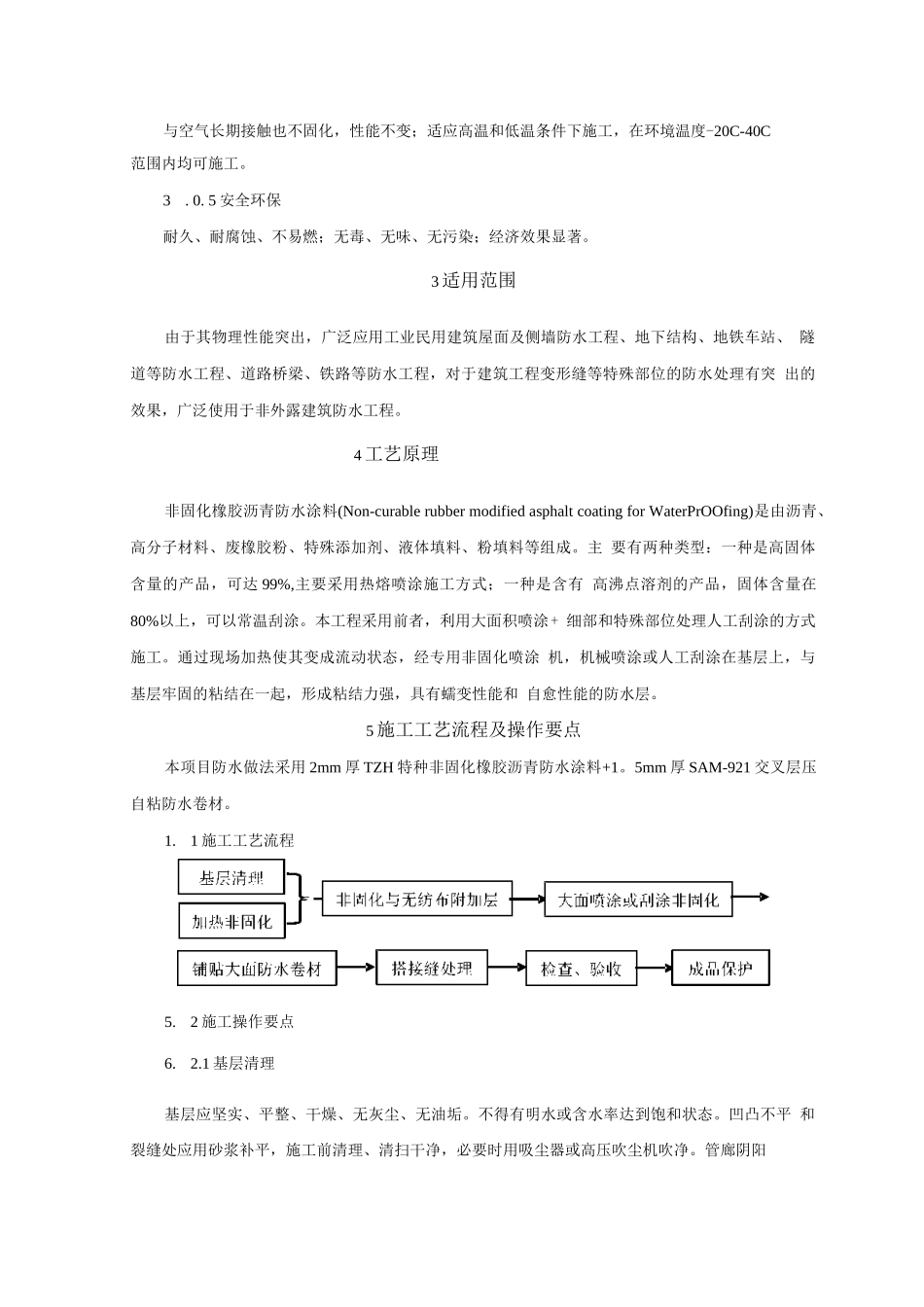

非固化橡胶沥青防水涂料施工工法工法编号：XXXXX-XXX-2017随着国家"一带一路"战略的发展，国内外基础设施业务遍地开花，尤其在国内各管廊试点城市对于城市综合管廊的开发建设中，管廊设计年限均为IOO年，防水设计及防水施工质量要求越来越高。聚氨酯等传统防水涂料经过多年的工程实践，所表现出来的粘附性差、环境污染大、老化速率快、使用寿命短、施工繁琐等缺点，在地下等非外露防水工程中已经逐步被新兴的非固化橡胶沥青防水涂料所替代。非固化橡胶沥青防水涂料，它不同于水性涂料和溶剂型涂料，是一种非固化、不成膜的蠕变性材料。在其使用寿命期内，始终保持蠕变性、自愈性、压敏性和粘结性。可单独作为涂层防水，也可与各种胎体卷材复合，其最佳使用形式还是与防水卷材的复合使用。因其产品本身的特殊性,使其在工程应用过程中：可以与基层始终保持粘附性，不剥离，不会产生界面窜水现象；防水层的机械破损可自行修复，维持完整的防水体系；同时不会将基层变形产生的应力传递给卷材，从而有效避免卷材因结构沉降变形所产生的高应力变形状态下的老化和破损。有效延长防水层的使用寿命。这一材料在银川市沈阳路阅海湖隧道与管廊合建项目中底板、侧墙、顶板施工中成功应用，具有非常高的社会效益、经济效益及生态效益，经总结形成本工法。2工法特点2.0.1材料对基层的适应性强可适应基层伸缩、开裂、沉降等造成的变形，可吸收来自基层的应力，有效保护防水层不受破坏，且主动有效的封闭基层的微细裂缝。也可在潮湿的基面上施工，可与多种基材粘结。3.0.2施工方法简便且多样性，节省工期，成型质量可靠涂料施工既可人工刮抹施工，也可机械喷涂，可一次达到需要的防水层厚度，无需对防水涂料层进行养护处理，既可进行下道工序施工，大大缩短了防水施工期；机械喷涂，厚度均匀，成型质量佳，防水效果好。4.0.3永久非固化，自愈性、粘结性能卓越，防水寿命长在使用寿命期内，永久保持性能不变，不老化；材料本身的蠕变性能自行修复在外力作用下造成的破损，材料自身的内聚强度高，能与基层形成连续、整体密闭真正皮肤式的防水层；延长了防水寿命。2.0.4耐候性、耐高低温性强与空气长期接触也不固化，性能不变；适应高温和低温条件下施工，在环境温度-20C-40C范围内均可施工。3.0.5安全环保耐久、耐腐蚀、不易燃；无毒、无味、无污染；经济效果显著。3适用范围由于其物理性能突出，广泛应用工业民用建筑屋面及侧墙防水工程、地下结构、地铁车站、隧道等防水工程、道路桥梁、铁路等防水工程，对于建筑工程变形缝等特殊部位的防水处理有突出的效果，广泛使用于非外露建筑防水工程。4工艺原理非固化橡胶沥青防水涂料(Non-curablerubbermodifiedasphaltcoatingforWaterPrOOfing)是由沥青、高分子材料、废橡胶粉、特殊添加剂、液体填料、粉填料等组成。主要有两种类型：一种是高固体含量的产品，可达99%,主要采用热熔喷涂施工方式；一种是含有高沸点溶剂的产品，固体含量在80%以上，可以常温刮涂。本工程采用前者，利用大面积喷涂+细部和特殊部位处理人工刮涂的方式施工。通过现场加热使其变成流动状态，经专用非固化喷涂机，机械喷涂或人工刮涂在基层上，与基层牢固的粘结在一起，形成粘结力强，具有蠕变性能和自愈性能的防水层。5施工工艺流程及操作要点本项目防水做法采用2mm厚TZH特种非固化橡胶沥青防水涂料+1。5mm厚SAM-921交叉层压自粘防水卷材。1.1施工工艺流程5.2施工操作要点6.2.1基层清理基层应坚实、平整、干燥、无灰尘、无油垢。不得有明水或含水率达到饱和状态。凹凸不平和裂缝处应用砂浆补平，施工前清理、清扫干净，必要时用吸尘器或高压吹尘机吹净。管廊阴阳角、穿墙管根部均应做成R=50mm的圆弧。7.2.2加热非固化橡胶沥青防水涂料首先采用专用脱桶器，将桶内黏度较大的非固化橡胶沥青防水涂料进行加热，加热温度介于120-140°C,使非固化涂料处于流动状态。然后再倒入专用非固化喷涂机内进行二次预热和保温。由喷涂机连接的喷枪可直接进行喷涂作业。8.2.3非固化与无纺布附加层对管廊穿墙管根部、阴阳角、墙体水平施工缝、墙体竖向施工缝、变形缝等细部节点处人工刮涂非固化橡...
