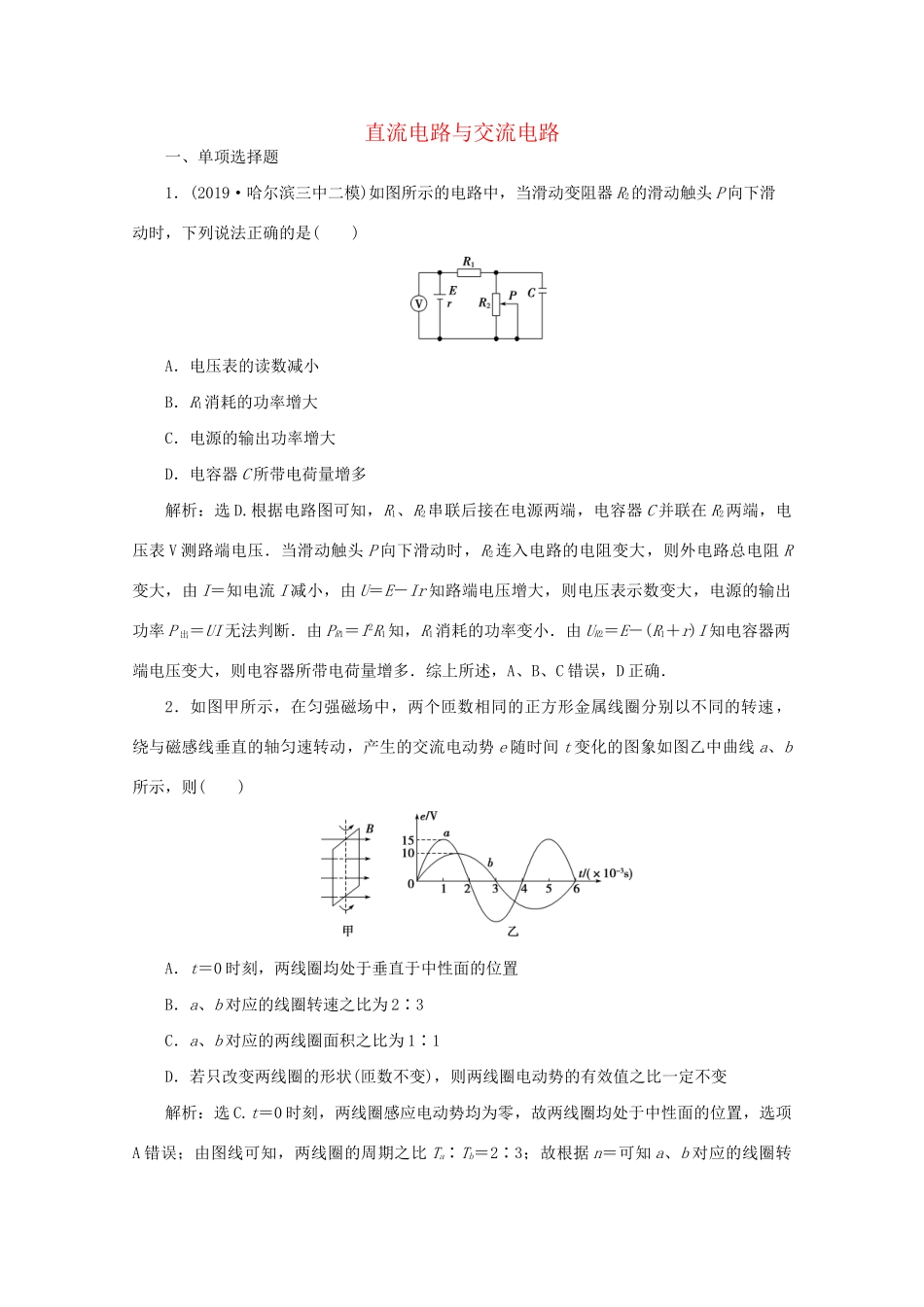

直流电路与交流电路一、单项选择题1．(2019·哈尔滨三中二模)如图所示的电路中，当滑动变阻器R2的滑动触头P向下滑动时，下列说法正确的是()A．电压表的读数减小B．R1消耗的功率增大C．电源的输出功率增大D．电容器C所带电荷量增多解析：选D.根据电路图可知，R1、R2串联后接在电源两端，电容器C并联在R2两端，电压表V测路端电压．当滑动触头P向下滑动时，R2连入电路的电阻变大，则外电路总电阻R变大，由I＝知电流I减小，由U＝E－Ir知路端电压增大，则电压表示数变大，电源的输出功率P出＝UI无法判断．由PR1＝I2R1知，R1消耗的功率变小．由UR2＝E－(R1＋r)I知电容器两端电压变大，则电容器所带电荷量增多．综上所述，A、B、C错误，D正确．2．如图甲所示，在匀强磁场中，两个匝数相同的正方形金属线圈分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交流电动势e随时间t变化的图象如图乙中曲线a、b所示，则()A．t＝0时刻，两线圈均处于垂直于中性面的位置B．a、b对应的线圈转速之比为2∶3C．a、b对应的两线圈面积之比为1∶1D．若只改变两线圈的形状(匝数不变)，则两线圈电动势的有效值之比一定不变解析：选C.t＝0时刻，两线圈感应电动势均为零，故两线圈均处于中性面的位置，选项A错误；由图线可知，两线圈的周期之比Ta∶Tb＝2∶3；故根据n＝可知a、b对应的线圈转速之比为3∶2，选项B错误；根据Em＝NBωS，＝＝；＝＝；则＝＝，选项C正确；若只改变两线圈的形状(匝数不变)，则两线圈的面积要变化，故感应电动势的最大值要变化，电动势的有效值之比一定变化，选项D错误．3．(2017·高考北京卷)如图所示，理想变压器的原线圈接在u＝220sin100πt(V)的交流电源上，副线圈接有R＝55Ω的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想电表．下列说法正确的是()A．原线圈的输入功率为220WB．电流表的读数为1AC．电压表的读数为110VD．副线圈输出交流电的周期为50s解析：选B.由交流电压的表达式可知，原线圈两端所加的电压最大值为220V，故有效值为U1＝220V，由＝，故副线圈电压的有效值为U2＝110V，故输出功率P2＝＝220W，再由输入功率等于输出功率知，P1＝P2＝220W，A项错误；根据欧姆定律知，I2＝＝2A，＝，得I1＝1A，故电流表读数为1A，所以B项正确；电压表的读数为有效值，即U2＝110V，C项错误；由交流电压的表达式可知，ω＝100π(rad/s)，又T＝，解得T＝0.02s，所以D项错误．4．一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a、b间作为原线圈．通过滑动触头取该线圈的一部分，接在c、d间作为副线圈．在a、b间输入电压为U1的交变电流时，c、d间的输出电压为U2.在将滑动触头从M点顺时针旋转到N点的过程中()A．U2>U1，U2降低B．U2>U1，U2升高C．U2U2，当滑动触头从M点顺时针旋转到N点的过程中，n2减小，因此U2降低，C项正确．5．(2019·济南质检)如图所示，电源电动势为E，内阻为r.电路中的R2、R3分别为总阻值一定的滑动变阻器，R0为定值电阻，R1为光敏电阻(其阻值随光照强度增大而减小)．当开关S闭合时，电容器中一带电微粒恰好处于静止状态，则下列说法中正确的是()A．只逐渐增大R1的光照强度，电阻R0消耗的电功率变大，R3中有向上的电流B．只将R3的滑片P2向上移动时，电源消耗的功率变大，R3中有向上的电流C．只将R2的滑片P1向下移动时，电压表示数变大，带电微粒向下运动D．若断开开关S，电容器所带电荷量变大，带电微粒向上运动解析：选A.只逐渐增大R1的光照强度，R1的阻值减小，电流变大，R0消耗的电功率变大，电容器的电压增大，电容器充电，R3中有向上的电流，A选项正确；由于R3与电容器相连，而电容器隔直流，所以只调节R3的阻值对电路中的电流和电压没有影响，电源消耗的功率不变，R3中没有向上的电流，B选项错误；只将R2的滑片P1向下移动时，电路中的电流不变，因此电容器两端的电压U2增大，带电微粒受到的电场力F＝qE＝q变大，微粒将向上运动，C选项错误；若断开开关S，电容器将通过R3、R2放电，电容器所带电荷量减少，带电微...
