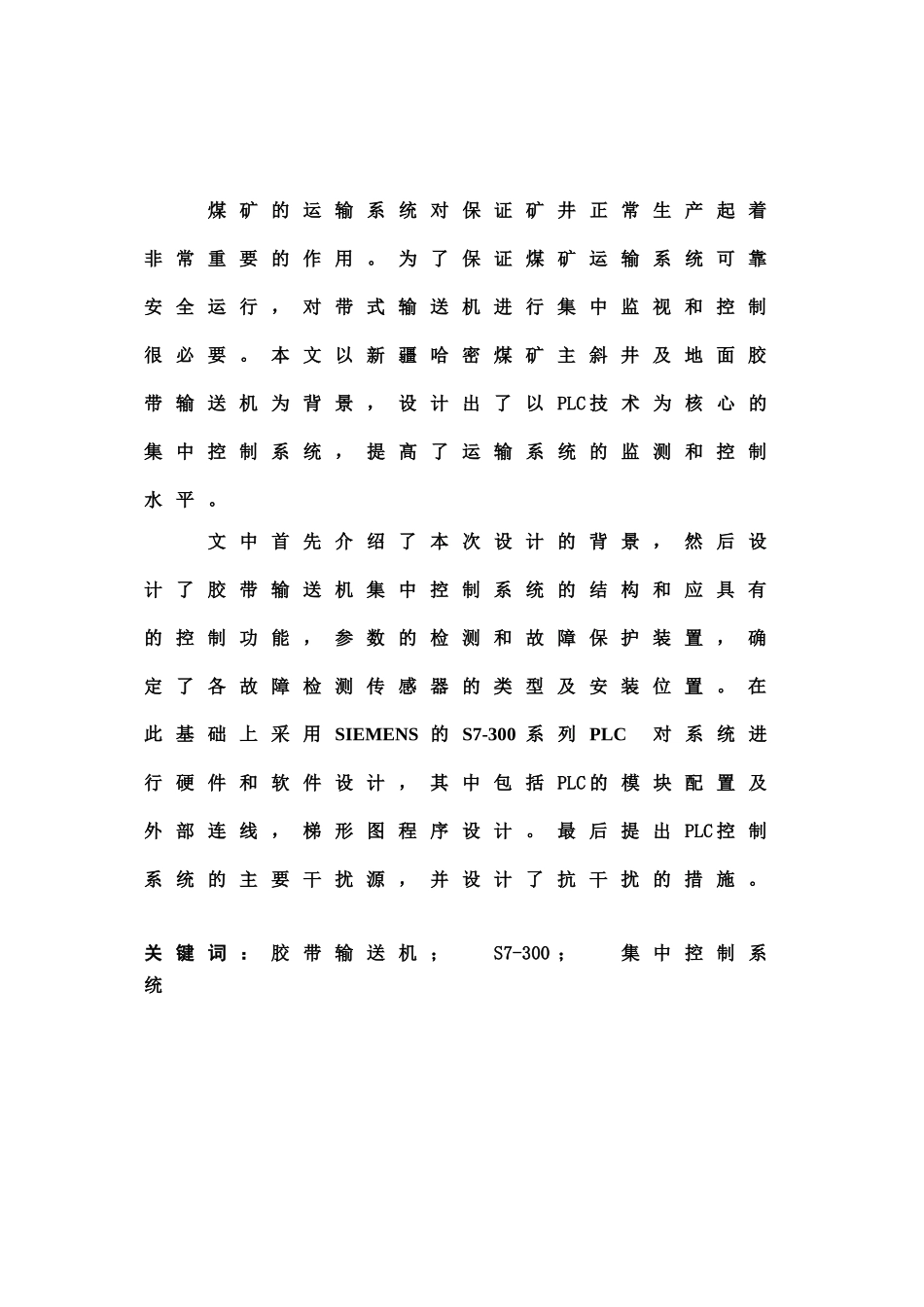

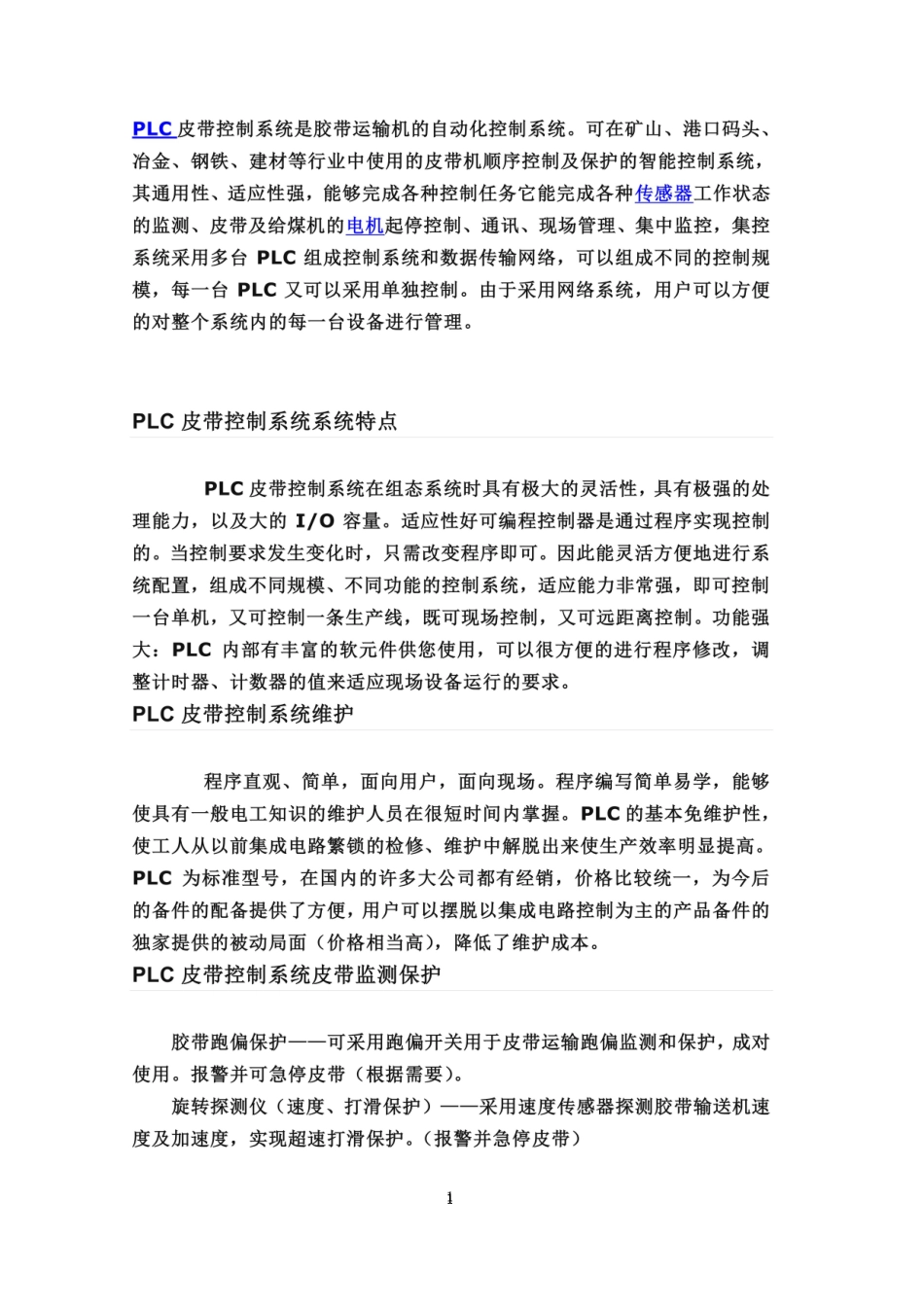

基于PLC的皮带集中控制系统设计煤矿的运输系统对保证矿井正常生产起着非常重要的作用。为了保证煤矿运输系统可靠安全运行，对带式输送机进行集中监视和控制很必要。本文以新疆哈密煤矿主斜井及地面胶带输送机为背景，设计出了以PLC技术为核心的集中控制系统，提高了运输系统的监测和控制水平。文中首先介绍了本次设计的背景，然后设计了胶带输送机集中控制系统的结构和应具有的控制功能，参数的检测和故障保护装置，确定了各故障检测传感器的类型及安装位置。在此基础上采用SIEMENS的S7-300系列PLC对系统进行硬件和软件设计，其中包括PLC的模块配置及外部连线，梯形图程序设计。最后提出PLC控制系统的主要干扰源，并设计了抗干扰的措施。关键词：胶带输送机；S7-300；集中控制系统1111绪论1.1皮带运输的发展概述利用皮带运输是煤炭生产过程中不可缺少的一部分。矿井中，皮带运输的线路很长，巷道条件有限，并且大多都采用继电器进行控制出现故障也不好检查，若运输不畅，采掘工作或其它工作都无法进行，整个煤炭生产系统将处于瘫痪状态。矿井运输机械的类型很多，按运输方式可分为连续运行和往返运行两种。连续运行式运输设备的特点是：一经开动就不需操作而连续运行。普通胶带机、钢绳芯胶带机钢绳牵引胶带运输机等均属于此类运输设备。往返运行式设备的特点是：在运行区间，以一定的方式，做往返式周期性运，运行中需要操作换向。机车运输及单绳牵引运输等属于此类运输设备。随着科学技术的不断发展，矿井生产规模的不断扩大，原有的继电器控制已经不能满足生产的需要，运输系统也经历了不断的变革和进步，并以煤流运输的连续化、设备大型化、自动化、高可靠性与安全性来保证矿井的连续、高效生产。矿井皮带运输系统，是由多条皮带搭接而成或由煤仓转载形成的煤流系统，因此它内部形成的单元就是单台皮带机。皮带运输机是选煤厂的主要运输设备，它可用于物料的倾斜运输或水平运输。由于皮带运输机的运输能力变化范围大、运输距离长、载货和运输机1间没有相对运动、运转时阻力小等，因而具有适应性强、工作平稳可靠、动力消耗小、机件磨损小、使用维修方便等优点，在选煤厂中得到了广泛应用。1.2系统设计的背景及意义1.2.1系统设计的背景目前，矿井皮带运输系统是原煤运输的唯一途径，还是矿井生产的重要环节，因此它的安全高效运行受到很大程度的重视。由于矿井皮带运输系统分布广，信息分散以及控制要求高的特点，随着矿井生产规模的不断扩大，以及技术水平的不断提高，现代化矿井也需要现代化管理，因此对皮带运输系统的控制和管理提出了更高的要求。以往对皮带运输机都采用人工分台就地控制，即每台运输机的控制都由一名人员就地控制，这是一种最原始的控制方式。这种控制方式是直接操作运输机的控制开关，操作简单，不增加任何控制元件，维护工作较少，但需要人员较多，并且每个皮带工的思维及技术水平不一等常有意外事故发生，影响生产的正常运行。而集中控制方式是在整个运输线上新增一套集中控制装置，在控制室内集中操作，由一名操作人员完成即可。这样即节省了大量的人力资源，也为及时发现故障，缩短停产时间和提高自动化效率创造了条件。现在，已成为矿井煤炭运输的主要控制方式。在煤矿中，煤流的运输一般在几百米到几十公里，因此它的运输系统要有多台皮带运输机、给煤机、煤仓等构成协调配合完成长距离2运输任务。为保证运输系统的安全可靠，提高运输效率，对其进行完整的管理和监控是现代矿井煤流运输迫切需要的一项技术。皮带机的综合自动化控制是整个矿井实现自动控制的重要组成部分。目前，对皮带运输机集中控制存在的主要问题有：（1）在安全保护方面，为提高皮带运输机的可靠性、安全性、减少故障、提高效率等多种检测方法已用于电动机、液力耦合器、减速器和皮带运行故障检测，但是这些系统是相互独立的。（2）故障检测系统误报率高。误报将造成皮带运输机不该有的停机，使得全矿井停产，对矿井生产造成极大影响。（3）皮带机的控制、运行、保护等信息不能较好的与矿井的其它控制系统共享，不能与整个矿井信息系统集成。视屏监控系统不规范没有语音通讯功能...
