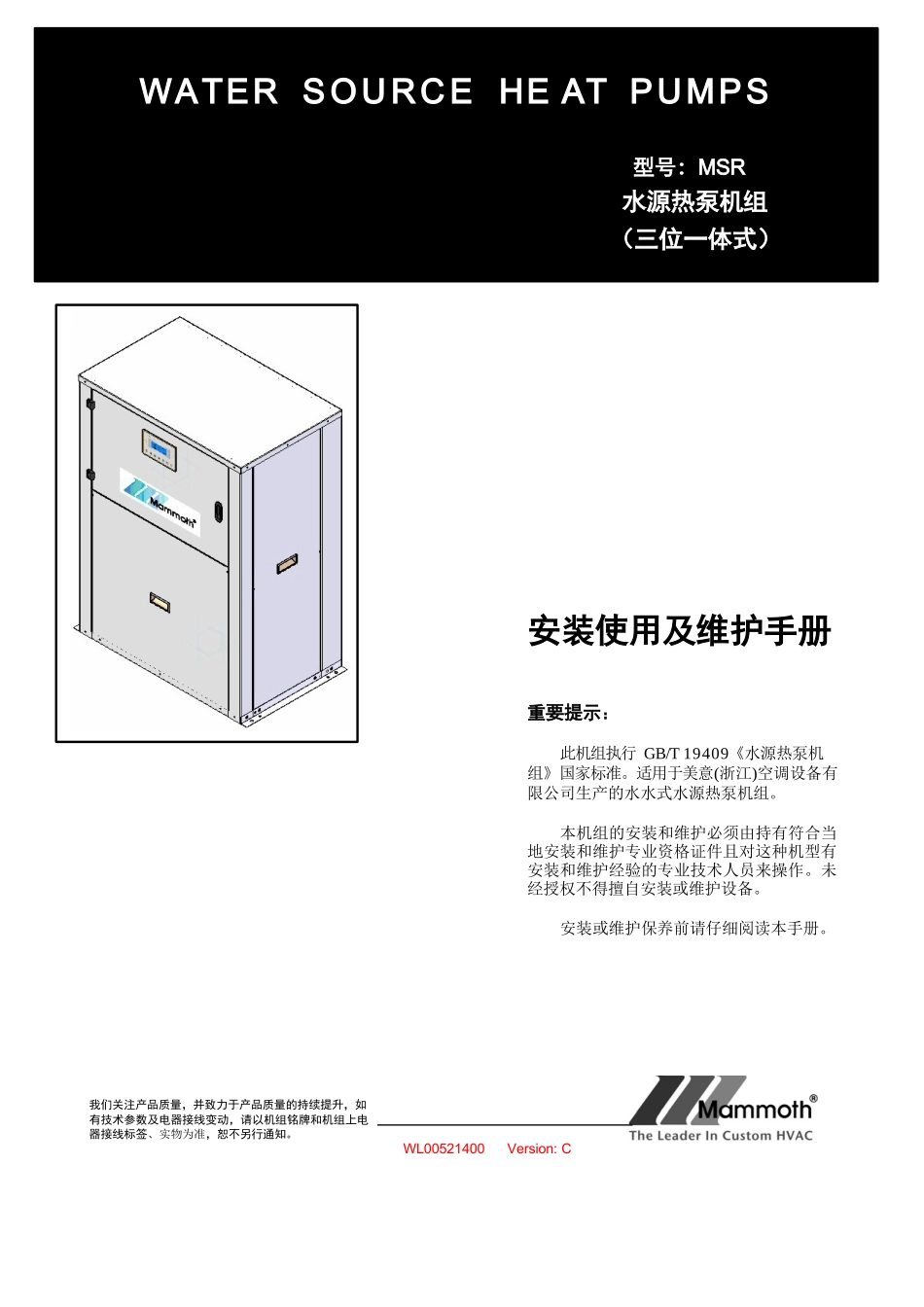

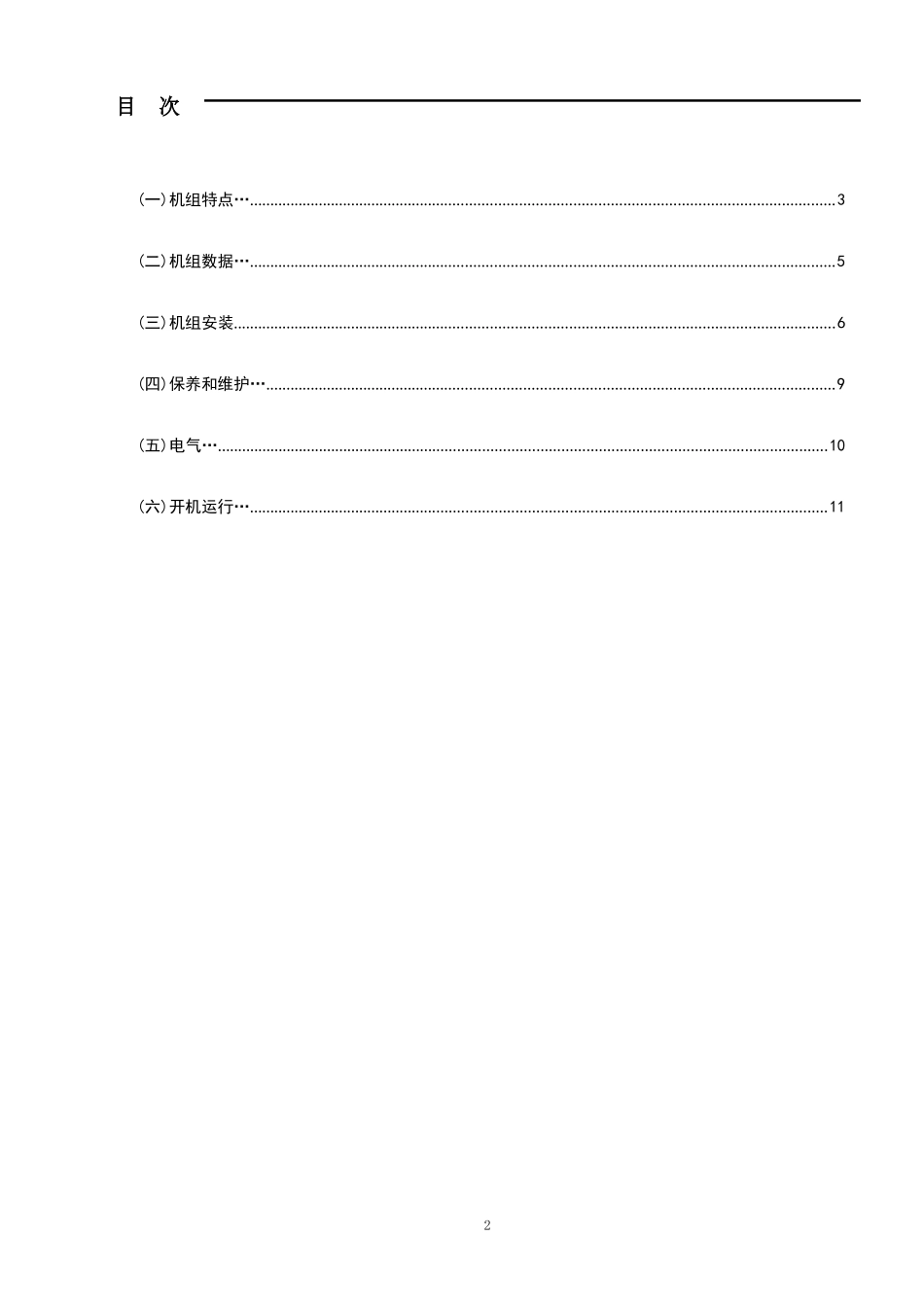

-小安装使用及维护手册重要提示:此机组执行GB/T19409《水源热泵机组》国家标准。适用于美意(浙江)空调设备有限公司生产的水水式水源热泵机组。本机组的安装和维护必须由持有符合当地安装和维护专业资格证件且对这种机型有安装和维护经验的专业技术人员来操作。未经授权不得擅自安装或维护设备。安装或维护保养前请仔细阅读本手册。我们关注产品质量,并致力于产品质量的持续提升,如有技术参数及电器接线变动,请以机组铭牌和机组上电器接线标签、实物为准,恕不另行通知。WL00521400Version:CWATERSOURCEHEATPUMPS型号:MSR水源热泵机组(三位一体式)2目次(一)机组特点…..............................................................................................................................................3(二)机组数据…..............................................................................................................................................5(三)机组安装..................................................................................................................................................6(四)保养和维护…..........................................................................................................................................9(五)电气…....................................................................................................................................................10(六)开机运行…............................................................................................................................................113一.机组特点1.三位一体式水环/水源/地源热泵机组地(水)源热泵技术是利用地表浅层水源(地下水、江、河、湖、海)土壤吸收的太阳能和地热能而形成的低温低位热能,采用热泵原理,通过少量的电能输出,实现低位热能向高位热能转移的一种技术。Mammoth三位一体地(水)源热泵可实现制冷、采暖、提供生活热水,实现一机多用;一套Mammoth三位一体地(水)源热泵空调系统可代替采暖锅炉(或集中供暖)加空调两套系统,与传统空调相比,它具有如下显著的特点和优点(1)多种规格可供选择;(2)可用于水环工况、地源工况;(3)制冷、制热、热水三合一功能,全智能精确的控制水温技术;(4)超强的生活热水功能:(循环加热式)a、利用热回收技术,实现制冷的同时,免费享受生活热水,热水温度可达55℃的高温;b、在空调和采暖不用的情况下,可单独生产生活热水,热水温度可达55℃的高温;c、可以利用低谷电力加热生活热水,费用更省;d、可以安装中央循环热水,从而实现热水即开即用;(5)采用环保冷媒R410A,高能效比,节能省电;(6)可用于空气处理机组、风机盘管系统以及地板辐射采暖系统;(7)机组运用了独特的降噪技术,机组为落地式安装,可放在室内,等某些特殊场合。2.概述:三位一体式水源热泵机组是一种能够提供制冷制热、而且同时提供生活热水的水冷式机组。与使用冷热水的末端设备连接的一侧称为负载侧,与排热或者加热设备(锅炉、冷却塔或者地源系统)相连接的一侧称为源水侧。与用户使用的生活热水连接的一侧称为热回侧。每一台机组都可以在-4℃~42℃的源水进水温度可靠的运行。机组已经在工厂进行过全负荷的制冷及制热、制热水测试。3.机组结构:外壳及内部结构件用优质钢板制作,机组表面喷涂,机组上的侧板和端板均可拆卸,以便检修压缩机及电气控制板。箱体内部用玻璃纤维进行保温以防止结露并有效降低了噪音。源水侧的供回水管接头为管螺纹形式,接头位于机外与循环水路相连接,负载侧的供回水管接头也为管螺纹形式,接头位于机外,与末端设备的管道相连。热回收侧的供回水管接头也为管螺纹形式,接头位于机外,与生活热水水路相连。机组的源水侧和负载水侧、热回收水侧的水管均在同一侧,易于安装和维修,控制箱可通过一个可开、关的检修门进行检修。(见图1、图2)图1机组内部结构示意图图2机组外部连接...
