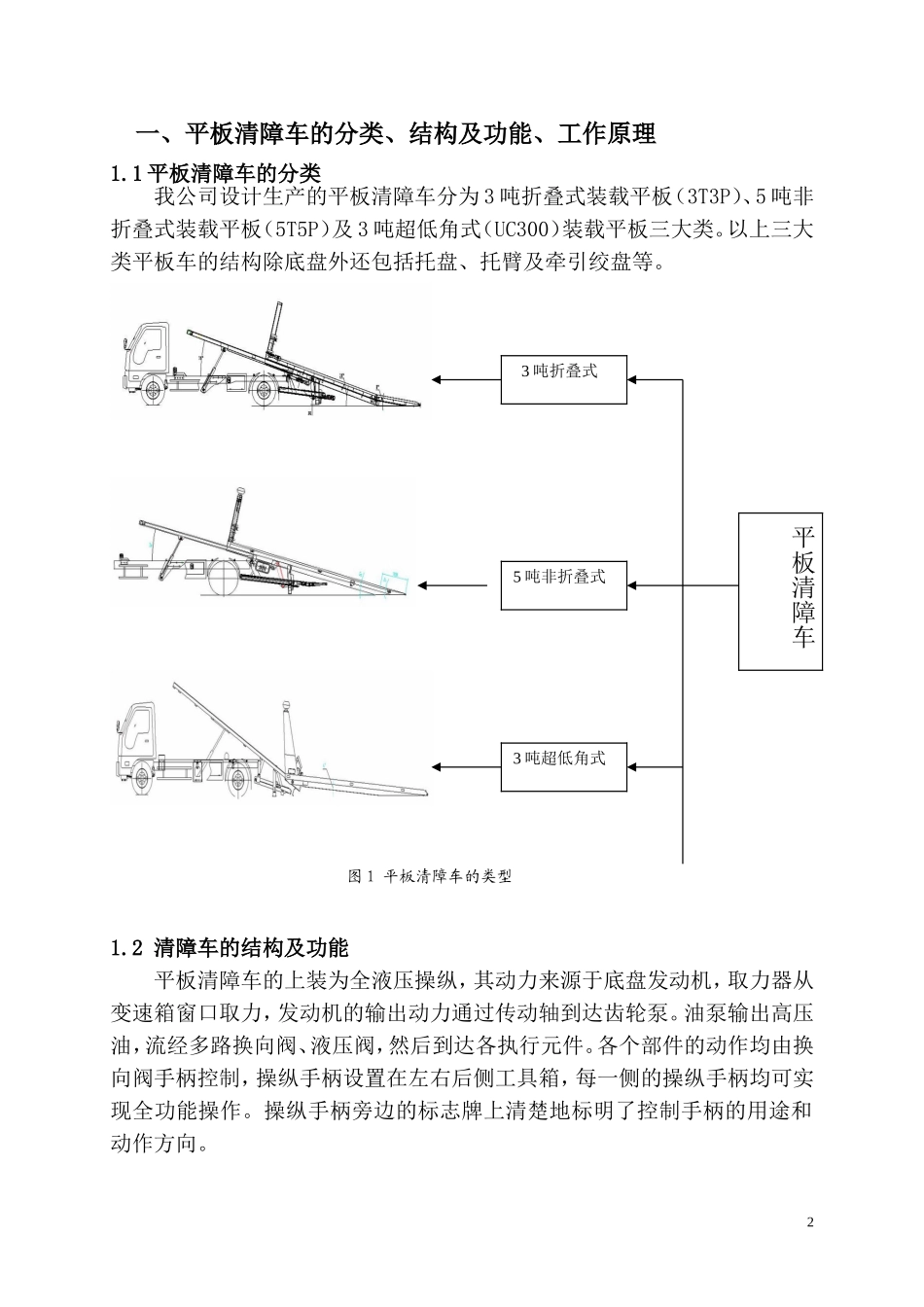

目录一、平板清障车的分类、结构及功能、工作原理……………51.1平板清障车分类………………………………………51.2结构及功能…………………………………………61.3工作原理……………………………………………7二、主要技术参数……………………………………………92.13T3P型平板清障车技术特点及参数…………………92.25T5P型平板清障车技术特点及参数………………122.3UC300三吨超低角型平板清障车技术特点及参数……16三、操作说明…………………………………………………183.1托盘的使用……………………………………………183.2托臂的使用……………………………………………21四、使用注意事项……………………………………………254.1新车使用注意事项…………………………………254.2行驶时注意事项………………………………………254.3托盘操作时注意事项…………………………………254.4托举作业时注意事项…………………………………264.5绞拉作业时注意事项…………………………………264.6液压系统注意事项…………………………………26五、维护保养…………………………………………………275.1润滑油的种类………………………………………275.2液压系统的保养……………………………………275.3日常维护保养………………………………………285.4寒冷地区车辆的使用及保养…………………………29六、常见故障及排除方法……………………………………30七、随车附件清单……………………………………………31附：整车简图………………………………………………181一、平板清障车的分类、结构及功能、工作原理1.1平板清障车的分类我公司设计生产的平板清障车分为3吨折叠式装载平板（3T3P）、5吨非折叠式装载平板（5T5P）及3吨超低角式（UC300）装载平板三大类。以上三大类平板车的结构除底盘外还包括托盘、托臂及牵引绞盘等。图1平板清障车的类型1.2清障车的结构及功能平板清障车的上装为全液压操纵，其动力来源于底盘发动机，取力器从变速箱窗口取力，发动机的输出动力通过传动轴到达齿轮泵。油泵输出高压油，流经多路换向阀、液压阀，然后到达各执行元件。各个部件的动作均由换向阀手柄控制，操纵手柄设置在左右后侧工具箱，每一侧的操纵手柄均可实现全功能操作。操纵手柄旁边的标志牌上清楚地标明了控制手柄的用途和动作方向。2平板清障车3吨折叠式5吨非折叠式3吨超低角式1.2.1清障车的结构以3吨折叠式平板清障车为例：1.驾驶室：2.警灯及灯架（包括室内警报控制装置）：3.高位行车信号指示灯（上部：白-前示廓灯，红-后示廓灯，下部：黄-转向灯、红-刹车灯）；4.绞盘及钢缆；5.托盘；6.侧标志灯；7.托臂；8.操作手柄；9.护栏；10.工具箱及附件；在平板清障车的结构中还包括副车架、托架两大重要部分，位于托盘的下面（图中没有指示）。1.2.2平板清障车各部分结构的功能（a）副车架是各个上装部件的安装基础，能够将各部件的集中载荷均匀地分布到底盘车架上，改善底盘受力状况。(b)托架是托盘滑动，托臂托举等作业的支撑骨架。托盘在托架轨道上被油缸推着前后滑动；托架油缸推动托架实现托盘倾斜；托架后部安装托臂来完成各种托举作业。(c)托盘是清障车参与救援工作的主要部件。托盘向后滑移，并倾斜合适角度，尾部支腿靠地。此时绞盘可将故障车辆顺利牵引到托盘上来,借助各液压油缸的伸缩动作，托盘收回原位，完成驮载作业。(d)托臂是清障车参与救援工作的关键部件，对故障车辆的托举牵引工3作主要通过托臂来实现。借助于各液压油缸的伸缩动作，托臂能够实现折叠、举升、倾斜及伸缩等运动，从而完成各项清障救援任务。(e)配置一个大工具箱。用于存放清障车的各种作业附件及其备件。在车身后部两侧有两个操纵箱，是安装液压操纵手柄的空间，可始终处于安全的一侧操纵。(f)警灯架是安装警灯的部件。它将警灯举过驾驶室顶部，对前后车辆和行人起警示作用；同时警灯架还起保护驾驶室的作用，防止被驮载车辆前冲碰撞驾驶室。(g)作业附件是完成各种清障救援作业的工具。它能以不同形式处理各种不同的车辆，包括轻微型车、轻型面包车、各种轿车等。1.3平板清障车工作原...
