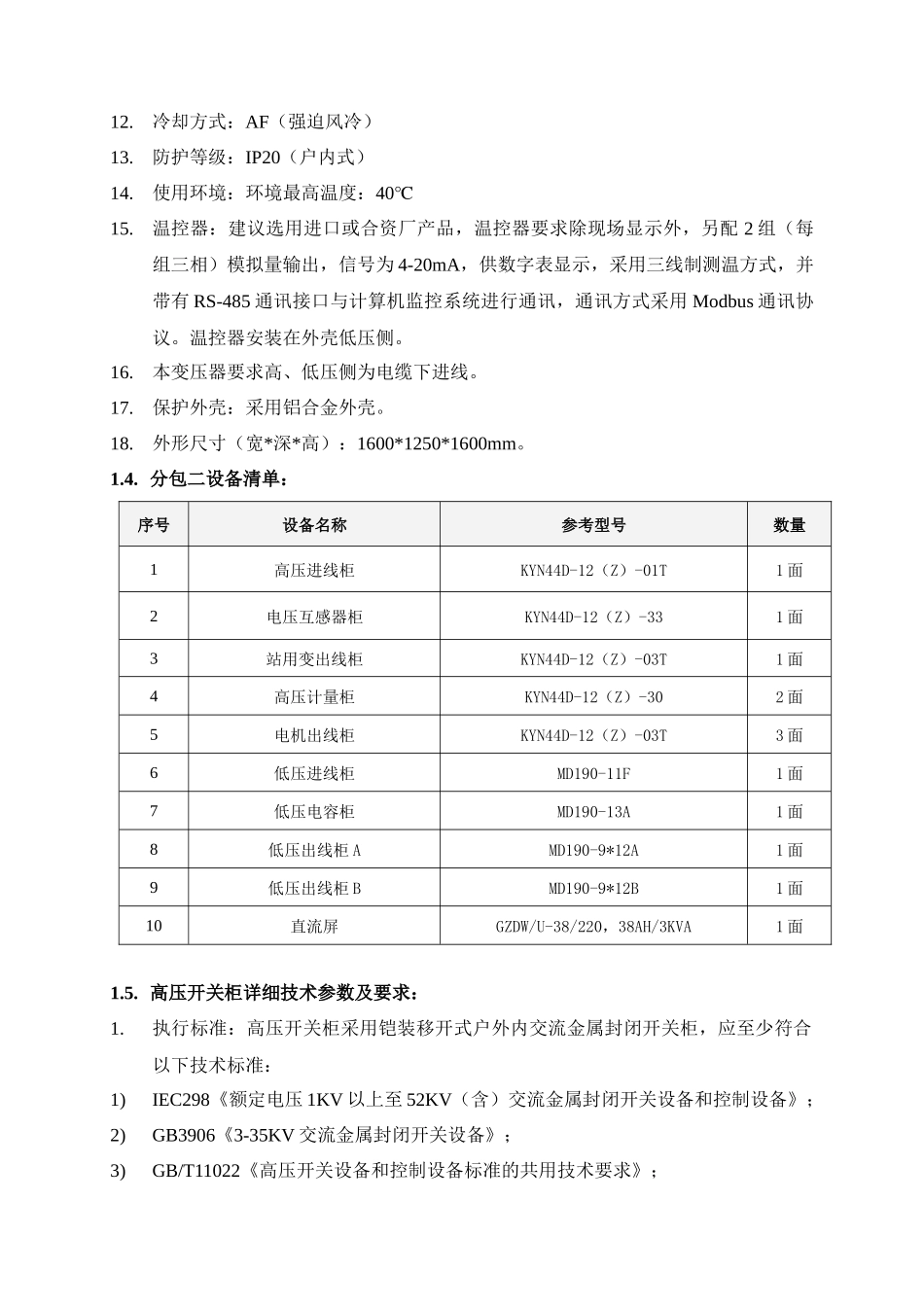

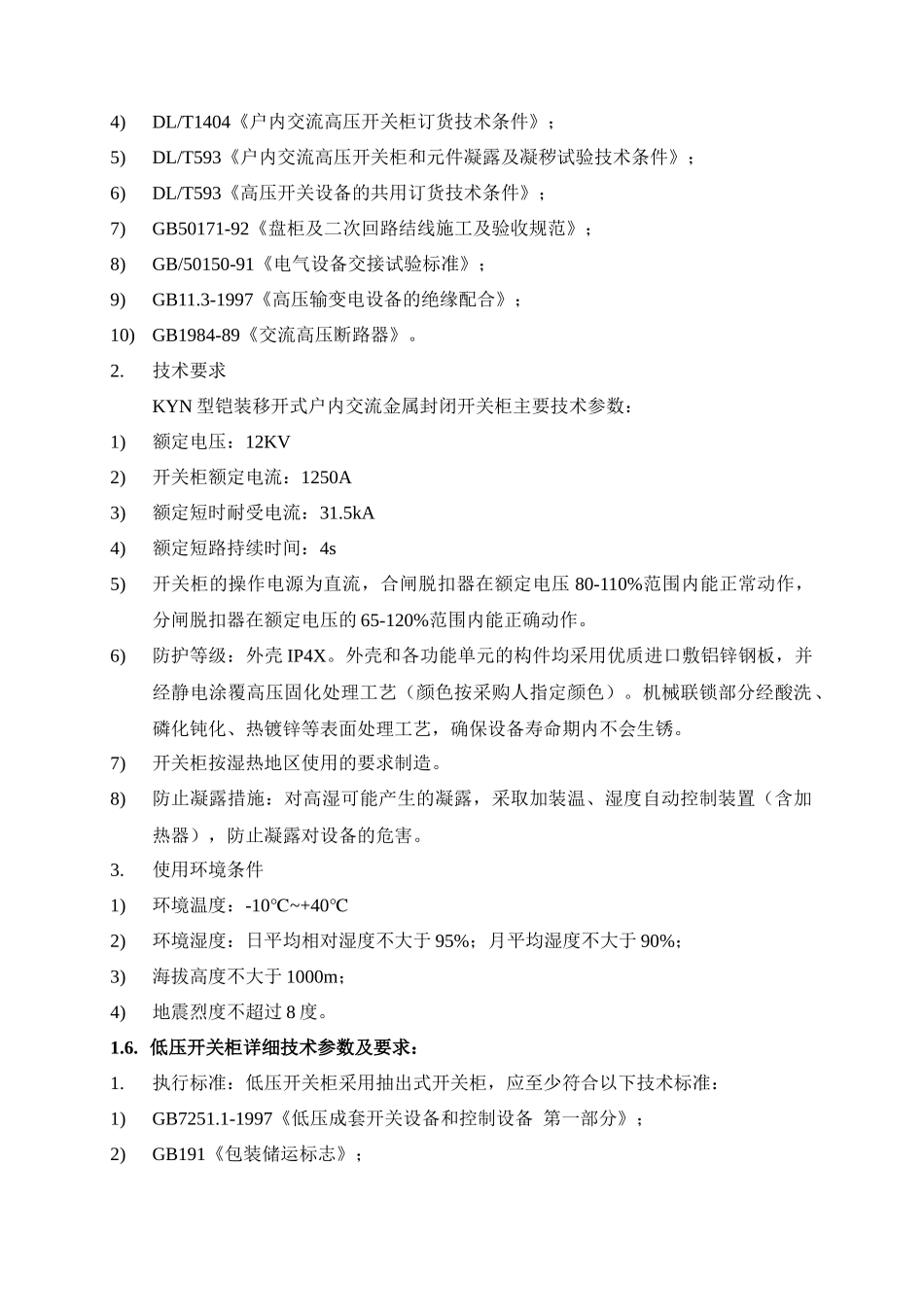

1.1. 项目内容：本项目共分四个分包进行采购，每个分包均作为一个整体，投标人可以参与所有分包的投标，但必须对每个分包进行整体投标，不得分拆。具体情况如下：序号分包号设备名称1分包一变压器2分包二电柜设备3分包三启闭机4分包四励磁屏注：投标人必须提供设备清单中要求的全套全部设备（含运行检修设备、安全防护用品全套、全部所需预埋件、相关操作工具和检修工具）。1.2. 分包一设备清单：序号设备名称参考型号数量供货范围1干式配电变压器SC10-315/101 台配外壳、温控、风冷1.3. 干式配电变压器详细技术参数及要求：1.额定容量：315KVA2.额定电压：10/0.4KV3.执行标准：GB/T 10228-19974.联结组：Dyn115.短路阻抗：4%6.分接范围：±2×2.5%7.调压方式：无励磁调压8.局部放电量：≤5pc9.绝缘水平：LI75 AC35/AC310.绝缘等级：F 级11.最高温升：100K12.冷却方式：AF（强迫风冷）13.防护等级：IP20（户内式）14.使用环境：环境最高温度：40℃15.温控器：建议选用进口或合资厂产品，温控器要求除现场显示外，另配 2 组（每组三相）模拟量输出，信号为 4-20mA，供数字表显示，采用三线制测温方式，并带有 RS-485 通讯接口与计算机监控系统进行通讯，通讯方式采用 Modbus 通讯协议。温控器安装在外壳低压侧。16.本变压器要求高、低压侧为电缆下进线。17.保护外壳：采用铝合金外壳。18.外形尺寸（宽*深*高）：1600*1250*1600mm。1.4. 分包二设备清单：序号设备名称参考型号数量1高压进线柜KYN44D-12（Z）-01T1 面2电压互感器柜KYN44D-12（Z）-331 面3站用变出线柜KYN44D-12（Z）-03T1 面4高压计量柜KYN44D-12（Z）-302 面5电机出线柜KYN44D-12（Z）-03T3 面6低压进线柜MD190-11F1 面7低压电容柜MD190-13A1 面8低压出线柜 AMD190-9*12A1 面9低压出线柜 BMD190-9*12B1 面10直流屏GZDW/U-38/220，38AH/3KVA1 面1.5. 高压开关柜详细技术参数及要求：1.执行标准：高压开关柜采用铠装移开式户外内交流金属封闭开关柜，应至少符合以下技术标准：1)IEC298《额定电压 1KV 以上至 52KV（含）交流金属封闭开关设备和控制设备》；2)GB3906《3-35KV 交流金属封闭开关设备》；3)GB/T11022《高压开关设备和控制设备标准的共用技术要求》；4)DL/T1404《户内交流高压开关柜订货技术条件》；5)DL/T593《户内交流高压开关柜和元件凝露及凝秽试验技术条件》；6)DL/T593《高压开关设备的共用订货技术条件》；7)GB50171-92《盘柜及二次...
