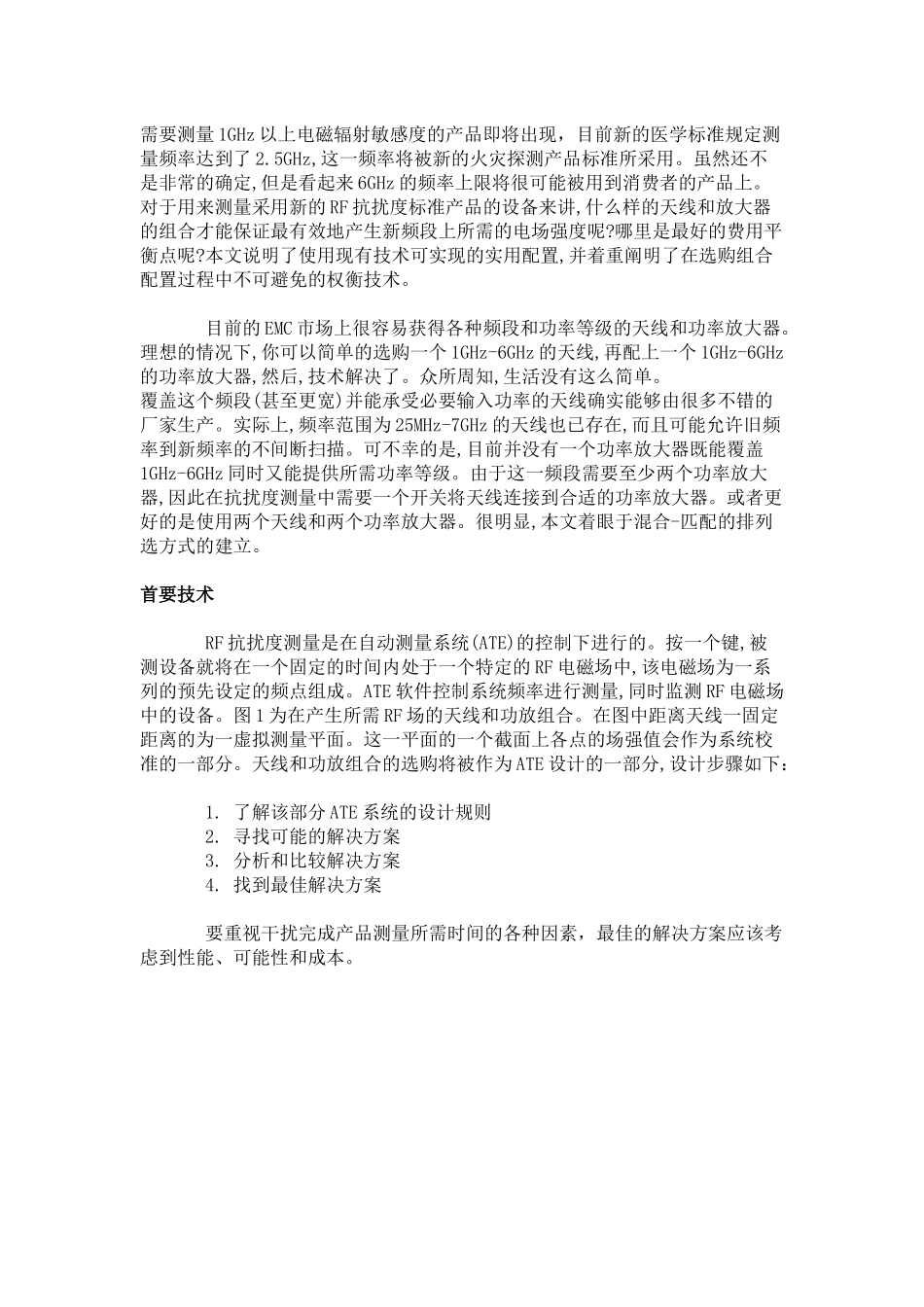

需要测量1GHz以上电磁辐射敏感度的产品即将出现_第1页
1/10

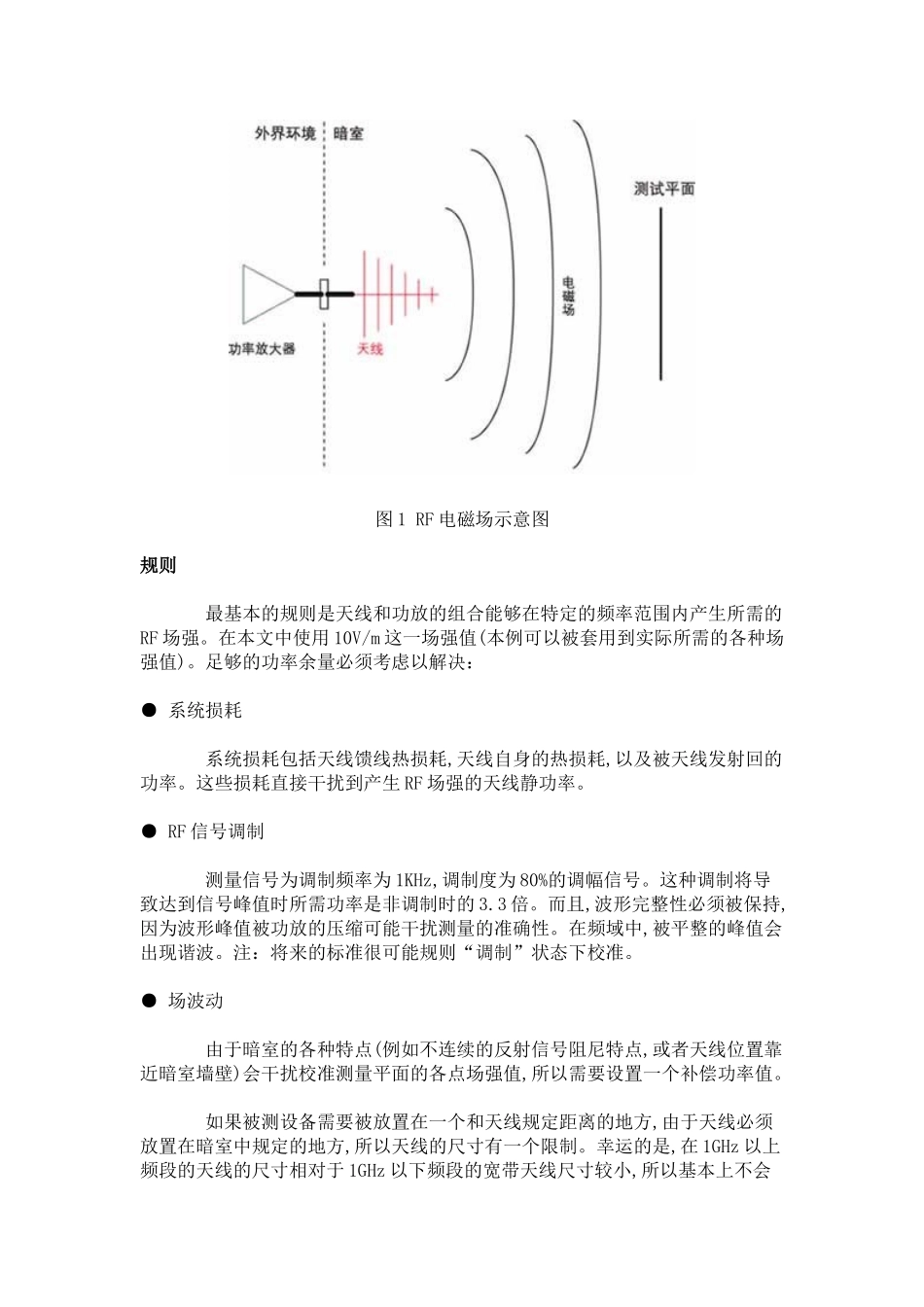

需要测量1GHz以上电磁辐射敏感度的产品即将出现_第2页
2/10

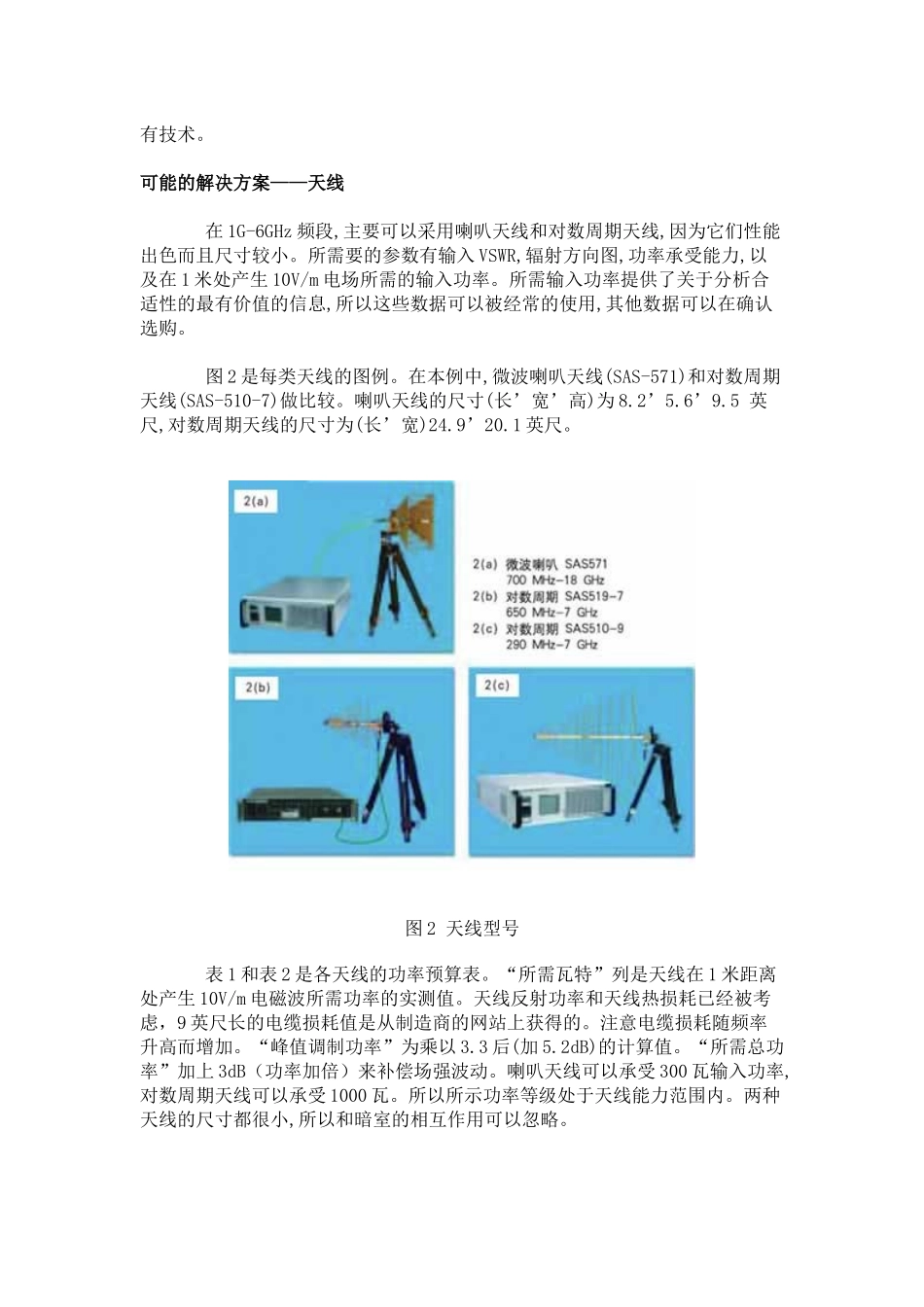

需要测量1GHz以上电磁辐射敏感度的产品即将出现_第3页
3/10
需要测量 1GHz 以上电磁辐射敏感度的产品即将出现,目前新的医学标准规定测量频率达到了 2.5GHz,这一频率将被新的火灾探测产品标准所采用。虽然还不是非常的确定,但是看起来 6GHz 的频率上限将很可能被用到消费者的产品上。对于用来测量采用新的 RF 抗扰度标准产品的设备来讲,什么样的天线和放大器的组合才能保证最有效地产生新频段上所需的电场强度呢?哪里是最好的费用平衡点呢?本文说明了使用现有技术可实现的实用配置,并着重阐明了在选购组合配置过程中不可避免的权衡技术。 目前的 EMC 市场上很容易获得各种频段和功率等级的天线和功率放大器。理想的情况下,你可以简单的选购一个 1GHz-6GHz 的天线,再配上一个 1GHz-6GHz的功率放大器,然后,技术解决了。众所周知,生活没有这么简单。覆盖这个频段(甚至更宽)并能承受必要输入功率的天线确实能够由很多不错的厂家生产。实际上,频率范围为 25MHz-7GHz 的天线也已存在,而且可能允许旧频率到新频率的不间断扫描。可不幸的是,目前并没有一个功率放大器既能覆盖1GHz-6GHz 同时又能提供所需功率等级。由于这一频段需要至少两个功率放大器,因此在抗扰度测量中需要一个开关将天线连接到合适的功率放大器。或者更好的是使用两个天线和两个功率放大器。很明显,本文着眼于混合-匹配的排列选方式的建立。首要技术 RF 抗扰度测量是在自动测量系统(ATE)的控制下进行的。按一个键,被测设备就将在一个固定的时间内处于一个特定的 RF 电磁场中,该电磁场为一系列的预先设定的频点组成。ATE 软件控制系统频率进行测量,同时监测 RF 电磁场中的设备。图 1 为在产生所需 RF 场的天线和功放组合。在图中距离天线一固定距离的为一虚拟测量平面。这一平面的一个截面上各点的场强值会作为系统校准的一部分。天线和功放组合的选购将被作为 ATE 设计的一部分,设计步骤如下: 1. 了解该部分 ATE 系统的设计规则 2. 寻找可能的解决方案 3. 分析和比较解决方案 4. 找到最佳解决方案 要重视干扰完成产品测量所需时间的各种因素,最佳的解决方案应该考虑到性能、可能性和成本。图 1 RF 电磁场示意图规则 最基本的规则是天线和功放的组合能够在特定的频率范围内产生所需的RF 场强。在本文中使用 10V/m 这一场强值(本例可以被套用到实际所需的各种场强值)。足够的功率余量必须考虑以解决:● 系统损耗 系统损耗包括天线馈线热损耗,天线自身的热损耗,以及被天线发射回的功率。这些损...
