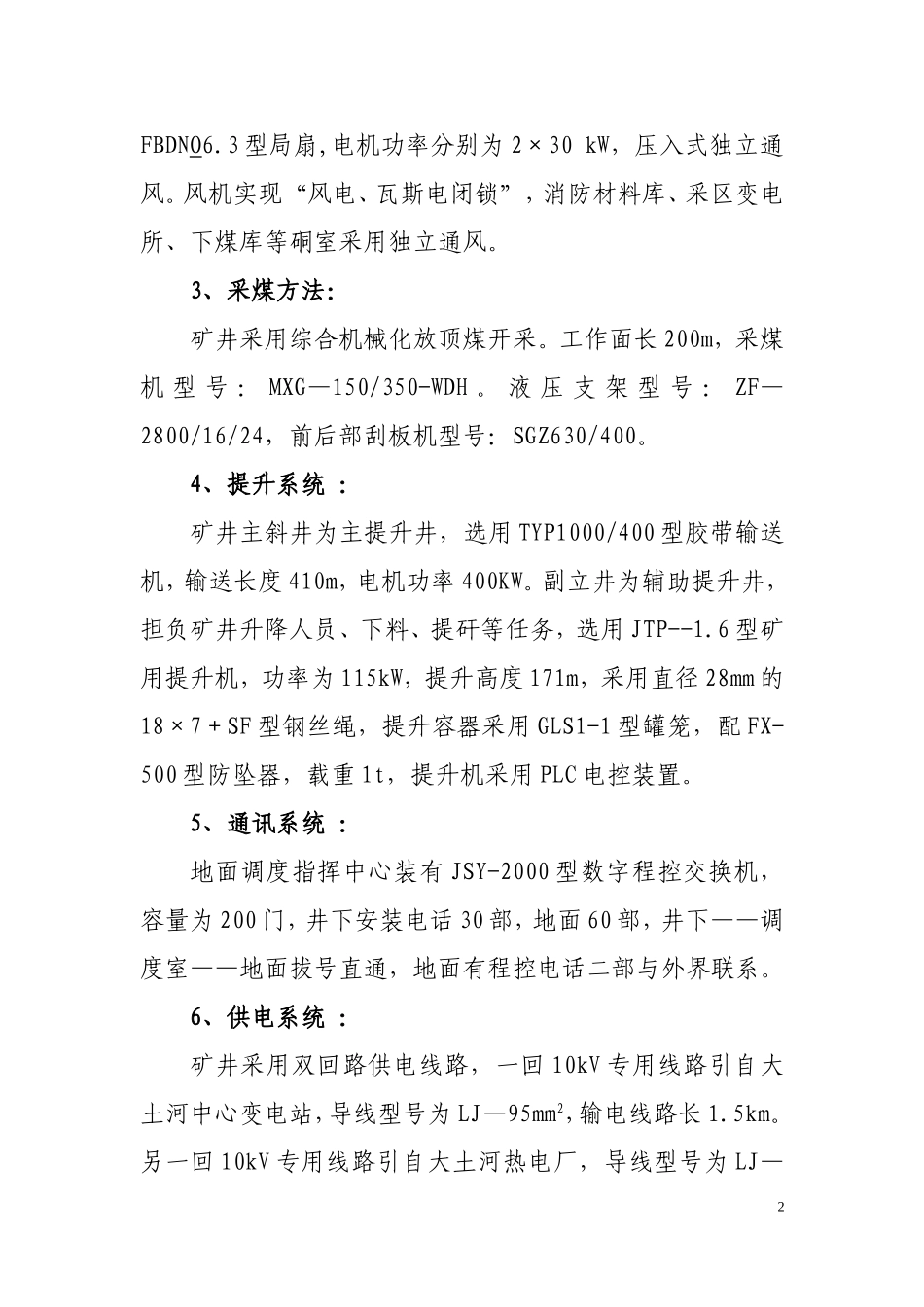

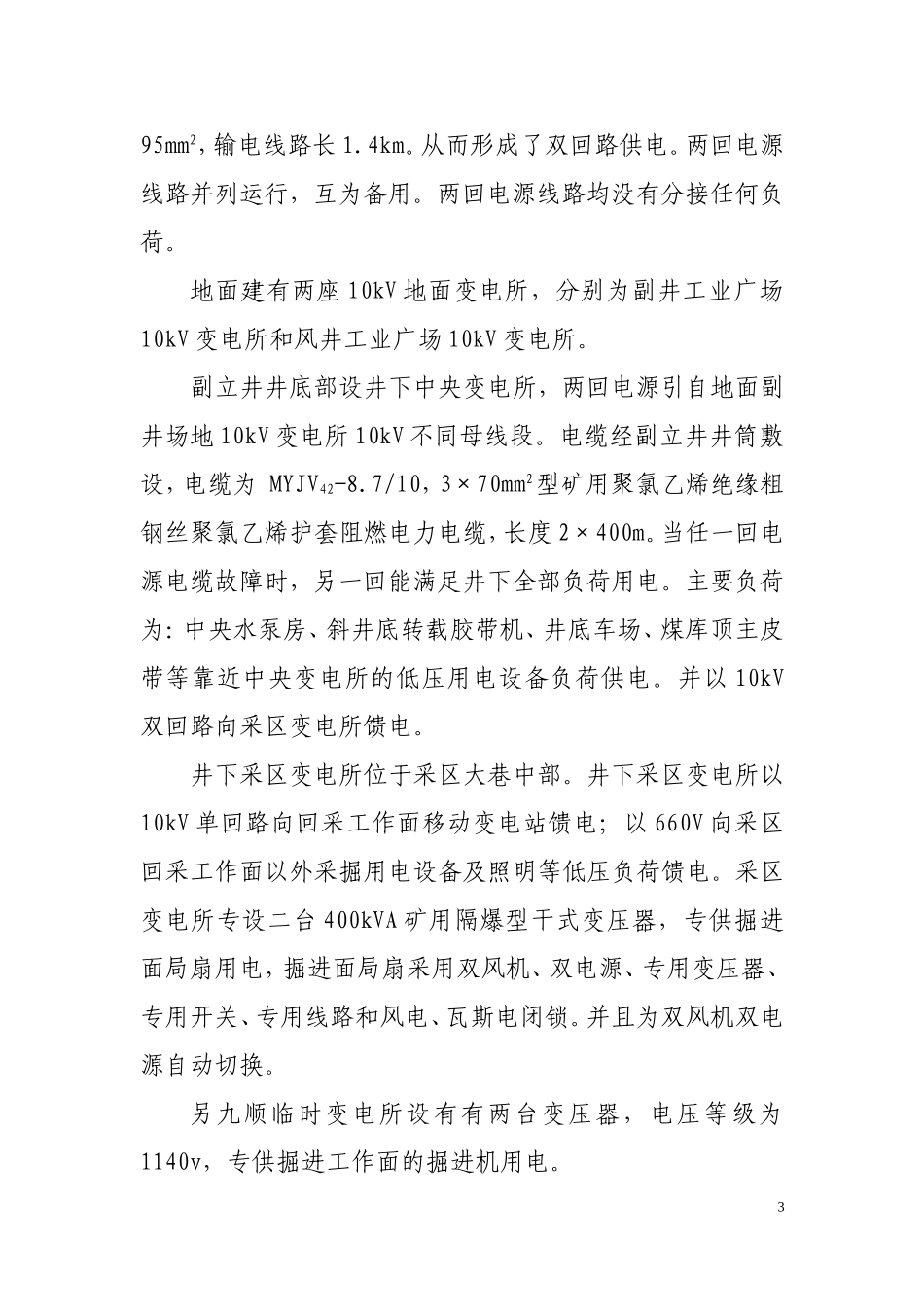

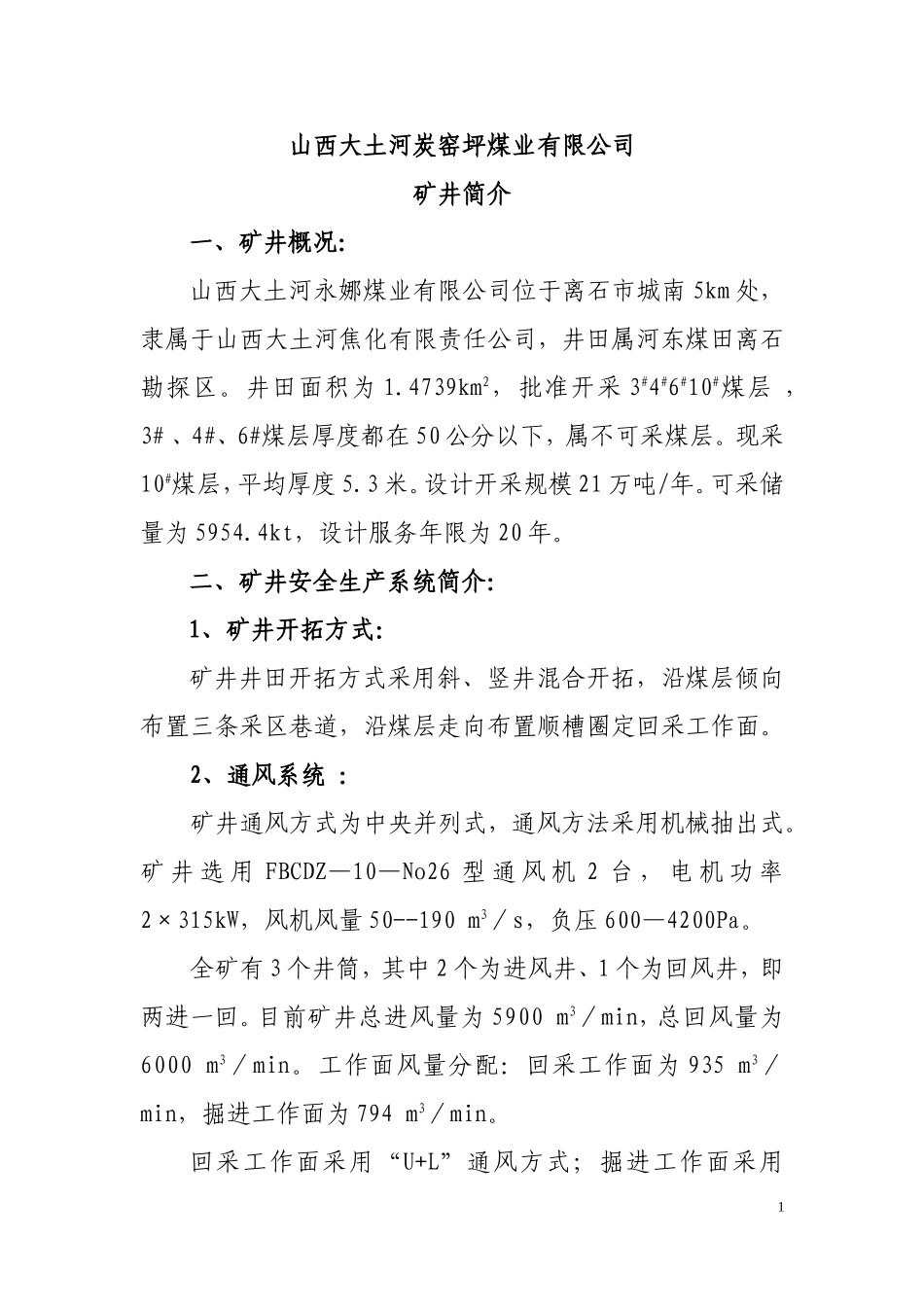

山西大土河炭窑坪煤业有限公司矿井简介一、矿井概况：山西大土河永娜煤业有限公司位于离石市城南5km处，隶属于山西大土河焦化有限责任公司，井田属河东煤田离石勘探区。井田面积为1.4739km2，批准开采3#4#6#10#煤层，3#、4#、6#煤层厚度都在50公分以下，属不可采煤层。现采10#煤层，平均厚度5.3米。设计开采规模21万吨/年。可采储量为5954.4kt，设计服务年限为20年。二、矿井安全生产系统简介：1、矿井开拓方式：矿井井田开拓方式采用斜、竖井混合开拓，沿煤层倾向布置三条采区巷道，沿煤层走向布置顺槽圈定回采工作面。2、通风系统：矿井通风方式为中央并列式，通风方法采用机械抽出式。矿井选用FBCDZ—10—No26型通风机2台，电机功率2×315kW，风机风量50--190m3／s，负压600—4200Pa。全矿有3个井筒，其中2个为进风井、1个为回风井，即两进一回。目前矿井总进风量为5900m3／min，总回风量为6000m3／min。工作面风量分配：回采工作面为935m3／min，掘进工作面为794m3／min。回采工作面采用“U+L”通风方式；掘进工作面采用1FBDNO6.3型局扇,电机功率分别为2×30kW，压入式独立通风。风机实现“风电、瓦斯电闭锁”，消防材料库、采区变电所、下煤库等硐室采用独立通风。3、采煤方法：矿井采用综合机械化放顶煤开采。工作面长200m，采煤机型号：MXG—150/350-WDH。液压支架型号：ZF—2800/16/24，前后部刮板机型号：SGZ630/400。4、提升系统：矿井主斜井为主提升井，选用TYP1000/400型胶带输送机，输送长度410m，电机功率400KW。副立井为辅助提升井，担负矿井升降人员、下料、提矸等任务，选用JTP--1.6型矿用提升机，功率为115kW，提升高度171m，采用直径28mm的18×7＋SF型钢丝绳，提升容器采用GLS1-1型罐笼，配FX-500型防坠器，载重1t，提升机采用PLC电控装置。5、通讯系统：地面调度指挥中心装有JSY-2000型数字程控交换机，容量为200门，井下安装电话30部，地面60部，井下——调度室——地面拔号直通，地面有程控电话二部与外界联系。6、供电系统：矿井采用双回路供电线路，一回10kV专用线路引自大土河中心变电站，导线型号为LJ—95mm2，输电线路长1.5km。另一回10kV专用线路引自大土河热电厂，导线型号为LJ—295mm2，输电线路长1.4km。从而形成了双回路供电。两回电源线路并列运行，互为备用。两回电源线路均没有分接任何负荷。地面建有两座10kV地面变电所，分别为副井工业广场10kV变电所和风井工业广场10kV变电所。副立井井底部设井下中央变电所，两回电源引自地面副井场地10kV变电所10kV不同母线段。电缆经副立井井筒敷设，电缆为MYJV42-8.7/10，3×70mm2型矿用聚氯乙烯绝缘粗钢丝聚氯乙烯护套阻燃电力电缆，长度2×400m。当任一回电源电缆故障时，另一回能满足井下全部负荷用电。主要负荷为：中央水泵房、斜井底转载胶带机、井底车场、煤库顶主皮带等靠近中央变电所的低压用电设备负荷供电。并以10kV双回路向采区变电所馈电。井下采区变电所位于采区大巷中部。井下采区变电所以10kV单回路向回采工作面移动变电站馈电；以660V向采区回采工作面以外采掘用电设备及照明等低压负荷馈电。采区变电所专设二台400kVA矿用隔爆型干式变压器，专供掘进面局扇用电，掘进面局扇采用双风机、双电源、专用变压器、专用开关、专用线路和风电、瓦斯电闭锁。并且为双风机双电源自动切换。另九顺临时变电所设有有两台变压器，电压等级为1140v，专供掘进工作面的掘进机用电。3回采作面有KBSG2---T---630变压器5台，分别负担采煤机、乳化液泵，后部刮板，前部刮板，皮带机，其它负荷。7、排水系统：通过地面查阅水文地质资料，井下实查，矿井实际正常涌水量为5m3/h，最大涌水量为235m3/h。我矿井下建立井底水仓和采区水仓。井底主、副水仓容积为560m3,安设同等能力的离心式排水泵三台，一台工作，一台备用，一台检修。水泵型号：D85—45×5，功率90KW；排水量：80—100m3/h;扬程225m；排水管：Φ108×4，二趟，管路共计长360m。直接排至地面污水处理站，经处理后送洗煤厂使用。采区主、副水仓容积778m3，安设同等能力的清水离心式排水泵三台，两台工作，一台备用，水泵型号5DA-8×3，功率37KW；流...
