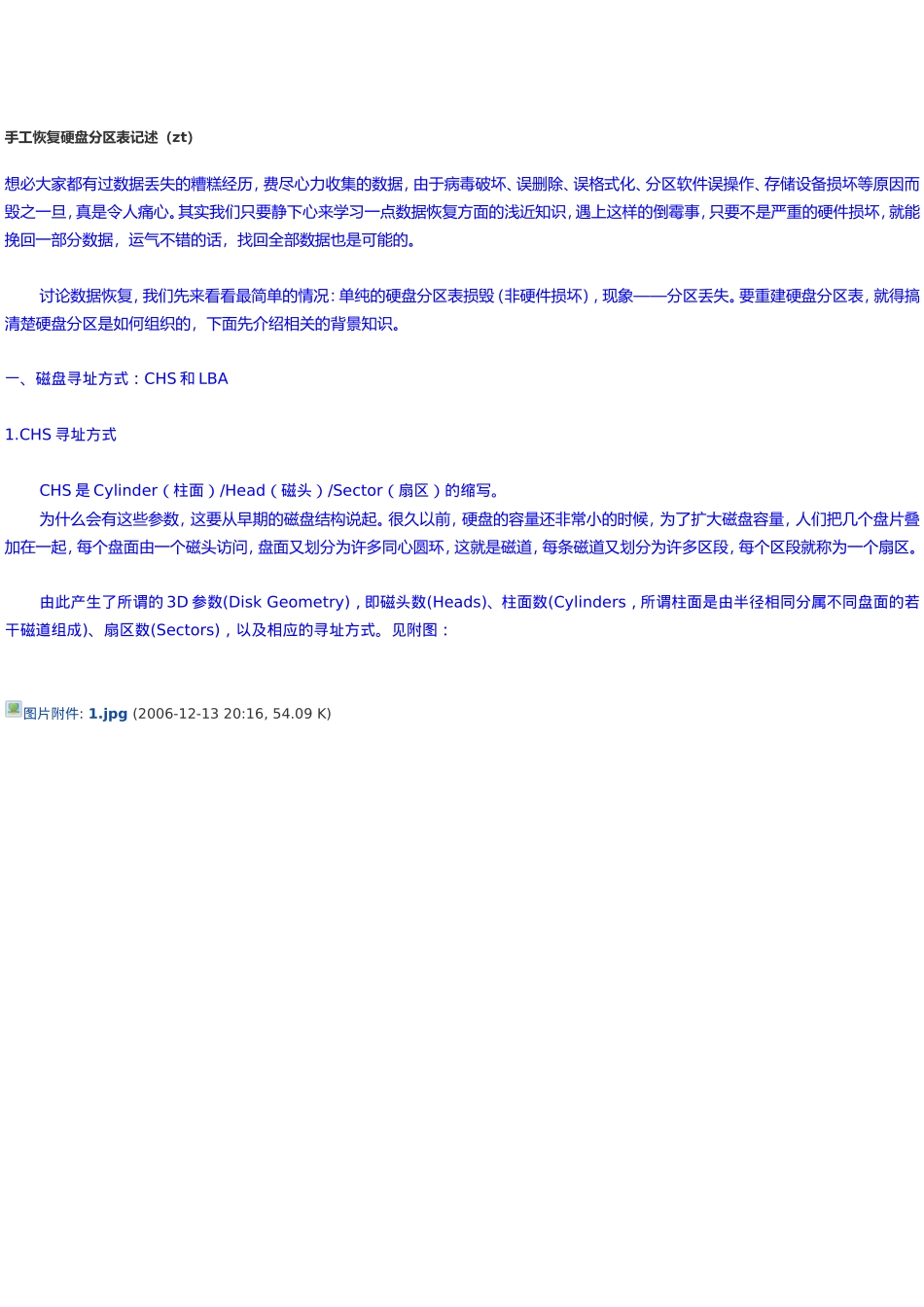

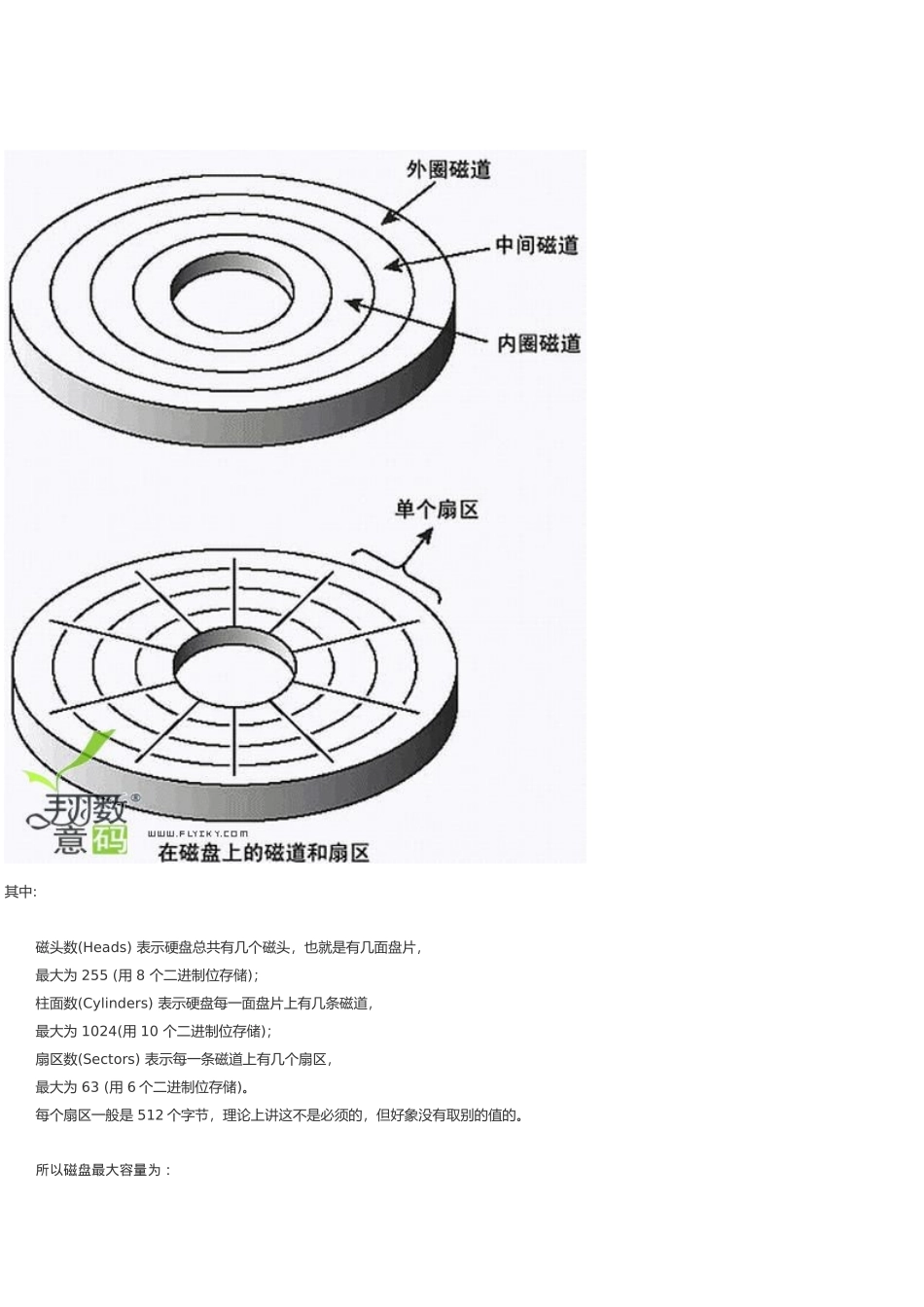

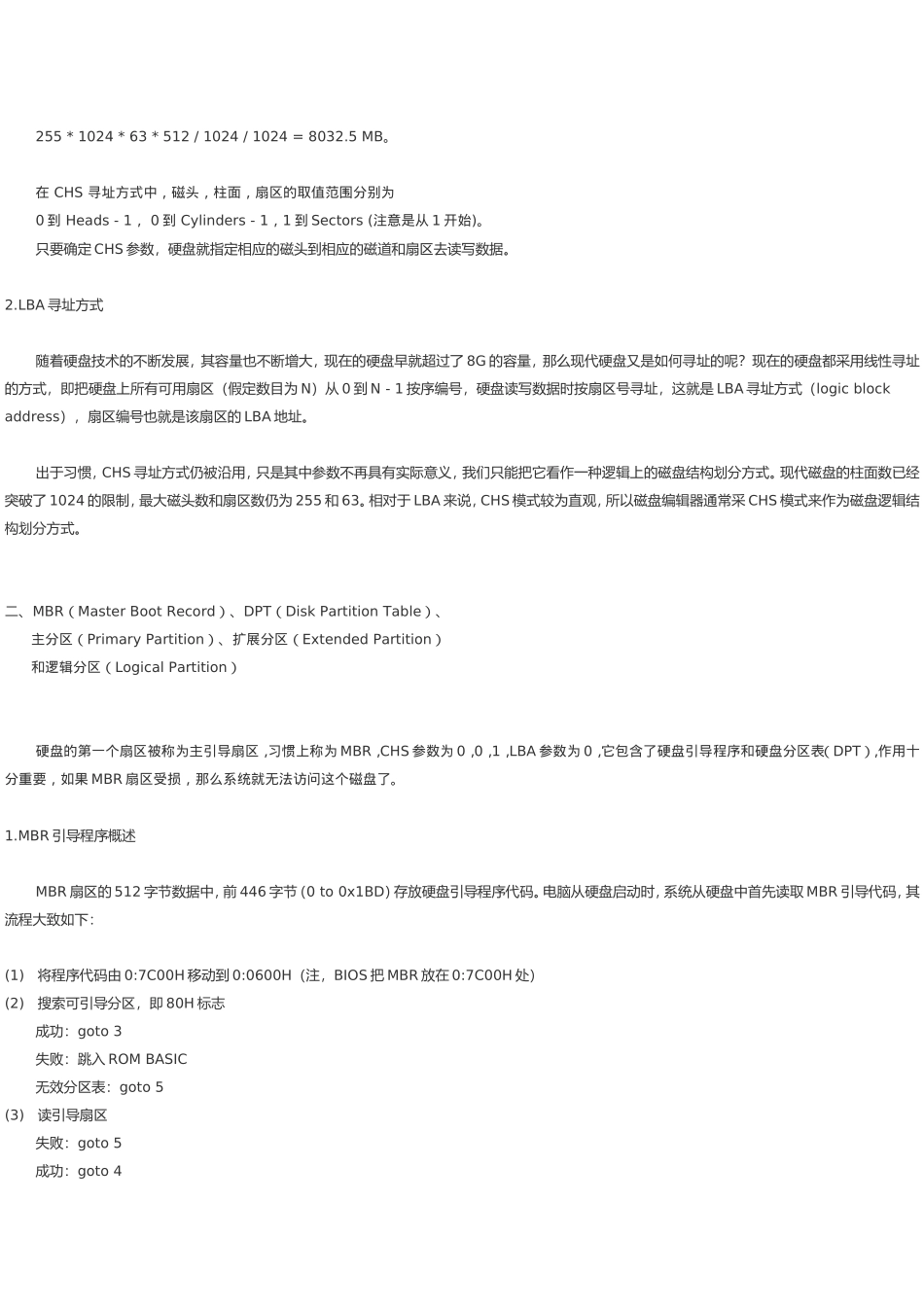

手工恢复硬盘分区表记述（zt）想必大家都有过数据丢失的糟糕经历，费尽心力收集的数据，由于病毒破坏、误删除、误格式化、分区软件误操作、存储设备损坏等原因而毁之一旦，真是令人痛心。其实我们只要静下心来学习一点数据恢复方面的浅近知识，遇上这样的倒霉事，只要不是严重的硬件损坏，就能挽回一部分数据，运气不错的话，找回全部数据也是可能的。讨论数据恢复，我们先来看看最简单的情况：单纯的硬盘分区表损毁（非硬件损坏），现象——分区丢失。要重建硬盘分区表，就得搞清楚硬盘分区是如何组织的，下面先介绍相关的背景知识。一、磁盘寻址方式：CHS和LBA1.CHS寻址方式CHS是Cylinder（柱面）/Head（磁头）/Sector（扇区）的缩写。为什么会有这些参数，这要从早期的磁盘结构说起。很久以前，硬盘的容量还非常小的时候，为了扩大磁盘容量，人们把几个盘片叠加在一起，每个盘面由一个磁头访问，盘面又划分为许多同心圆环，这就是磁道，每条磁道又划分为许多区段，每个区段就称为一个扇区。由此产生了所谓的3D参数(DiskGeometry)，即磁头数(Heads)、柱面数(Cylinders，所谓柱面是由半径相同分属不同盘面的若干磁道组成)、扇区数(Sectors)，以及相应的寻址方式。见附图：图片附件:1.jpg(2006-12-1320:16,54.09K)其中:磁头数(Heads)表示硬盘总共有几个磁头，也就是有几面盘片，最大为255(用8个二进制位存储)；柱面数(Cylinders)表示硬盘每一面盘片上有几条磁道，最大为1024(用10个二进制位存储)；扇区数(Sectors)表示每一条磁道上有几个扇区，最大为63(用6个二进制位存储)。每个扇区一般是512个字节，理论上讲这不是必须的，但好象没有取别的值的。所以磁盘最大容量为：255*1024*63*512/1024/1024=8032.5MB。在CHS寻址方式中，磁头，柱面，扇区的取值范围分别为0到Heads-1，0到Cylinders-1，1到Sectors(注意是从1开始)。只要确定CHS参数，硬盘就指定相应的磁头到相应的磁道和扇区去读写数据。2.LBA寻址方式随着硬盘技术的不断发展，其容量也不断增大，现在的硬盘早就超过了8G的容量，那么现代硬盘又是如何寻址的呢？现在的硬盘都采用线性寻址的方式，即把硬盘上所有可用扇区（假定数目为N）从0到N-1按序编号，硬盘读写数据时按扇区号寻址，这就是LBA寻址方式（logicblockaddress），扇区编号也就是该扇区的LBA地址。出于习惯，CHS寻址方式仍被沿用，只是其中参数不再具有实际意义，我们只能把它看作一种逻辑上的磁盘结构划分方式。现代磁盘的柱面数已经突破了1024的限制，最大磁头数和扇区数仍为255和63。相对于LBA来说，CHS模式较为直观，所以磁盘编辑器通常采CHS模式来作为磁盘逻辑结构划分方式。二、MBR（MasterBootRecord）、DPT（DiskPartitionTable）、主分区（PrimaryPartition）、扩展分区（ExtendedPartition）和逻辑分区（LogicalPartition）硬盘的第一个扇区被称为主引导扇区，习惯上称为MBR，CHS参数为0，0，1，LBA参数为0，它包含了硬盘引导程序和硬盘分区表（DPT），作用十分重要，如果MBR扇区受损，那么系统就无法访问这个磁盘了。1.MBR引导程序概述MBR扇区的512字节数据中，前446字节（0to0x1BD）存放硬盘引导程序代码。电脑从硬盘启动时，系统从硬盘中首先读取MBR引导代码，其流程大致如下：(1)将程序代码由0:7C00H移动到0:0600H（注，BIOS把MBR放在0:7C00H处）(2)搜索可引导分区，即80H标志成功：goto3失败：跳入ROMBASIC无效分区表：goto5(3)读引导扇区失败：goto5成功：goto4(4)验证引导扇区最后是否为0xAA55H失败：goto5成功：goto6(5)打印错误进入无穷循环(6)跳到0:7C00H进行下一步启动工作然后MBR引导程序就把系统控制权交给操作系统引导程序。如果MBR损坏硬盘无法访问，可在DOS下输入：Fdisk/cmbrX（X=1，第一块硬盘；X=2，第二块硬盘），重写主引导记录。2.硬盘分区表（DPT）MBR扇区的最后66字节除去末尾的标志0xAA55H（所有引导扇区的标志。由于磁盘编辑器中的显示内容是从低址到高址排列的，所以AA55显示为55AA）外，剩余的64字节被称为硬盘分区表。硬盘分区表包含四个项目，每项16字节，代表四个分区的参数。分区表项的各字节含义如下：偏移意义0自举...
