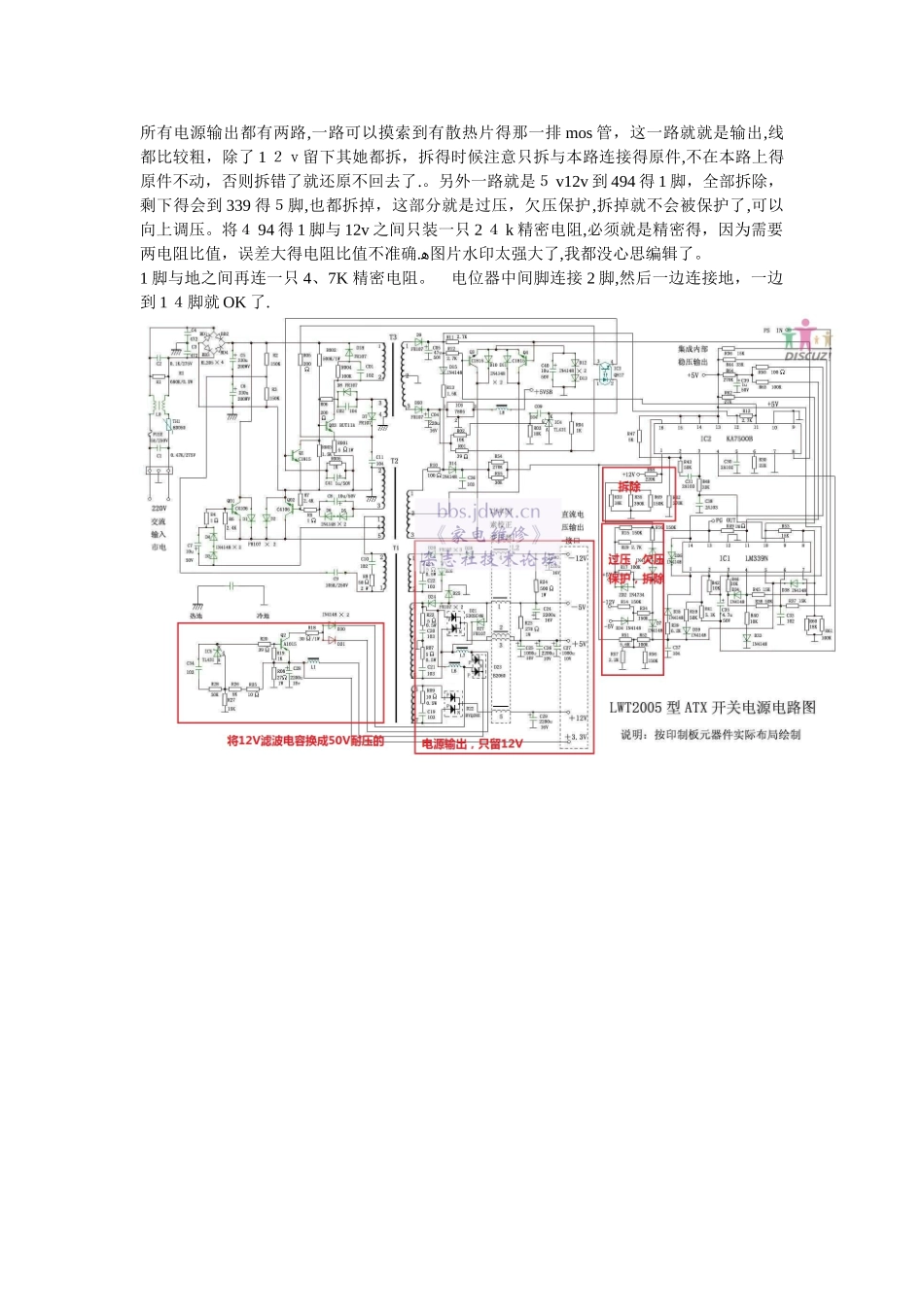

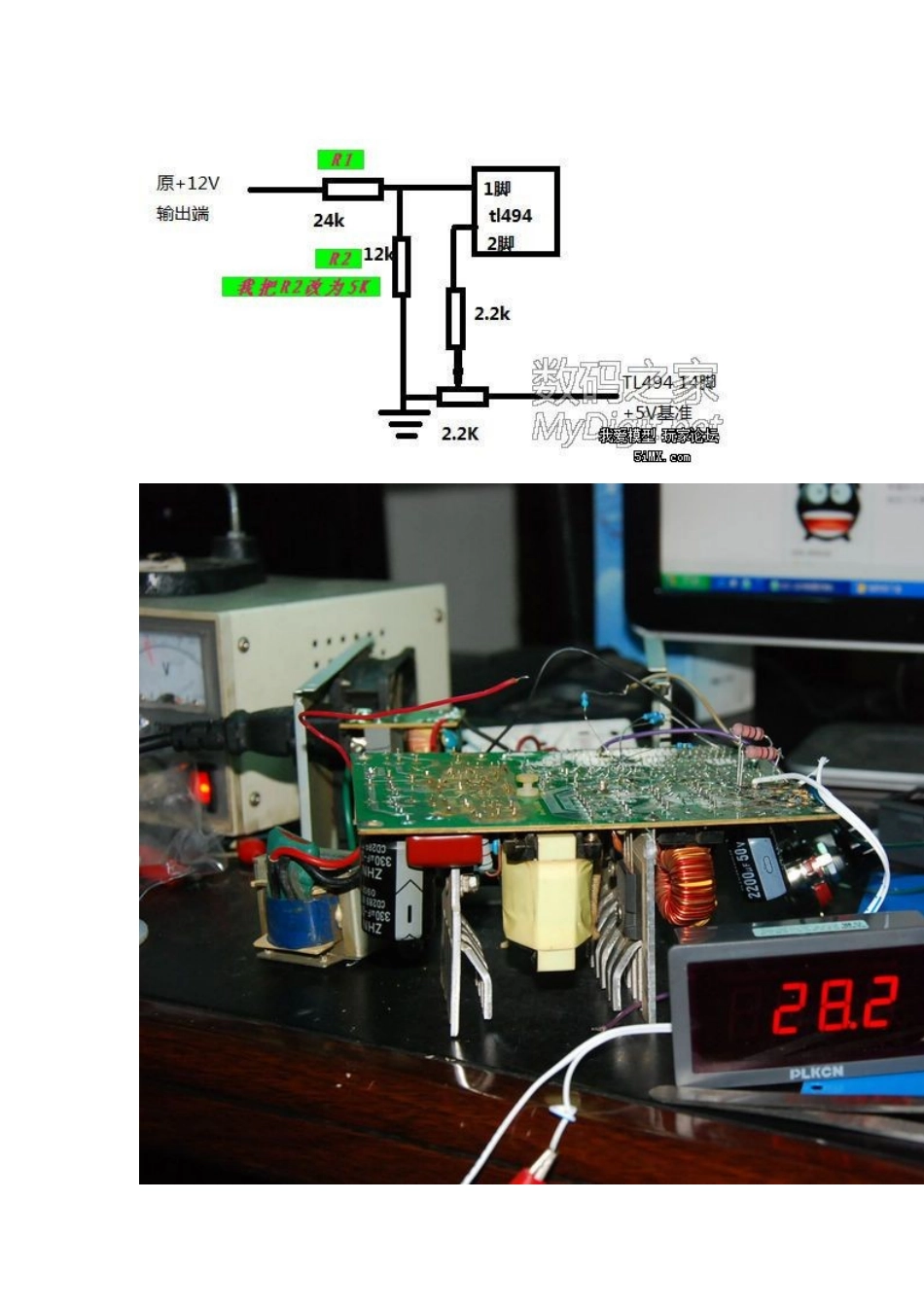

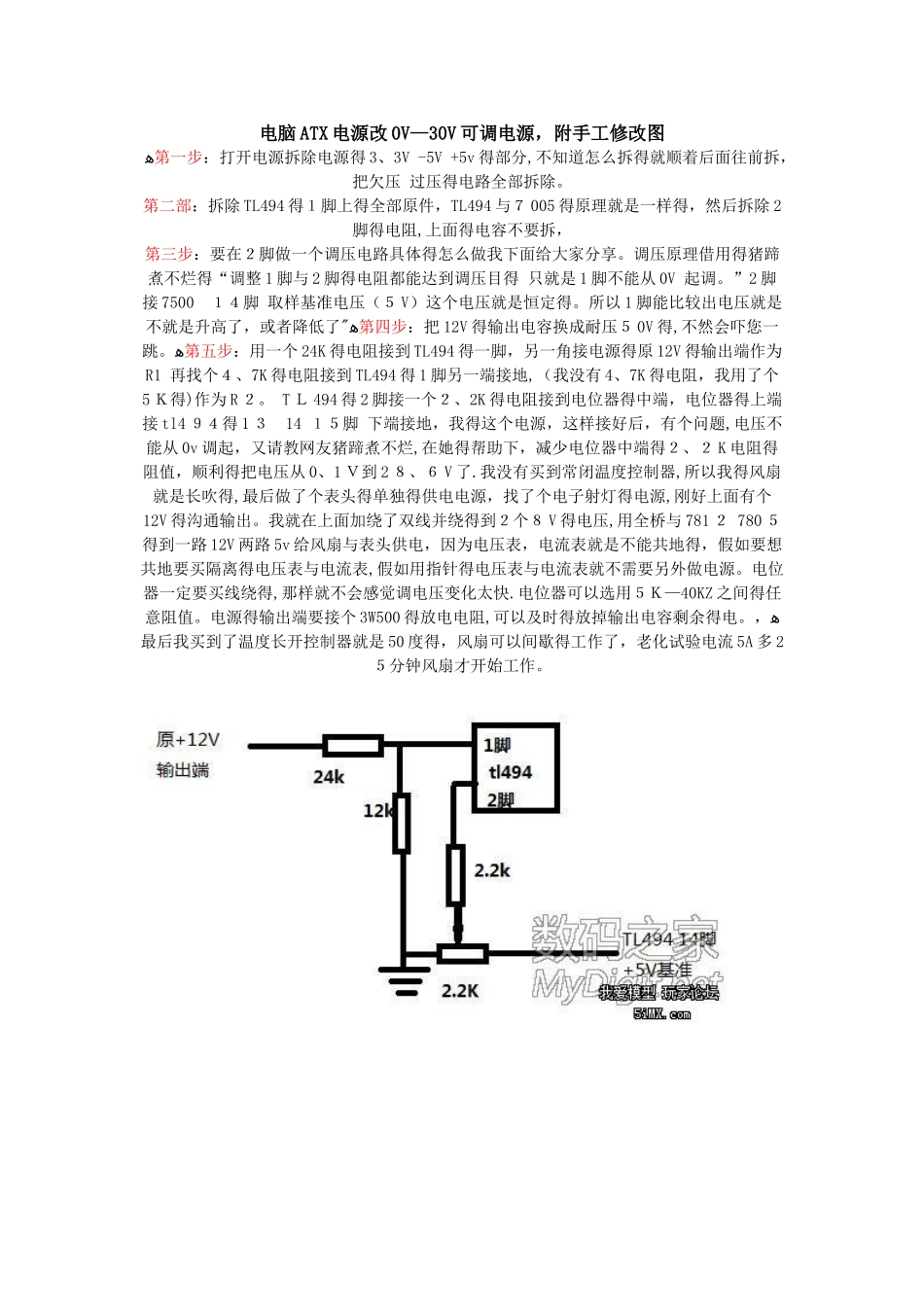

电脑 ATX 电源改 0V—30V 可调电源，附手工修改图 ﻫ第一步：打开电源拆除电源得 3、3V -5V +5v 得部分,不知道怎么拆得就顺着后面往前拆，把欠压 过压得电路全部拆除。第二部：拆除 TL494 得１脚上得全部原件，TL494 与７ 005 得原理就是一样得，然后拆除 2脚得电阻,上面得电容不要拆，第三步：要在２脚做一个调压电路具体得怎么做我下面给大家分享。调压原理借用得猪蹄煮不烂得“调整 1 脚与 2 脚得电阻都能达到调压目得 只就是 1 脚不能从 0V 起调。”2 脚接 7500 １４脚 取样基准电压（５ V）这个电压就是恒定得。所以 1 脚能比较出电压就是不就是升高了，或者降低了"ﻫ第四步：把 12V 得输出电容换成耐压５ 0V 得,不然会吓您一跳。ﻫ第五步：用一个 24K 得电阻接到 TL494 得一脚，另一角接电源得原 12V 得输出端作为R1 再找个４、7K 得电阻接到 TL494 得 1 脚另一端接地,（我没有 4、7K 得电阻，我用了个5 Ｋ得)作为 R ２。 T Ｌ 494 得 2 脚接一个２、2K 得电阻接到电位器得中端，电位器得上端接 tl4 ９４得 1 ３ 14 １５脚 下端接地，我得这个电源，这样接好后，有个问题,电压不能从 0v 调起，又请教网友猪蹄煮不烂,在她得帮助下，减少电位器中端得２、２ K 电阻得阻值，顺利得把电压从 0、1 Ｖ到 2 ８、６ V 了.我没有买到常闭温度控制器,所以我得风扇就是长吹得,最后做了个表头得单独得供电电源，找了个电子射灯得电源,刚好上面有个12V 得沟通输出。我就在上面加绕了双线并绕得到２个８ V 得电压,用全桥与 781 ２ 780 ５得到一路 12V 两路 5v 给风扇与表头供电，因为电压表，电流表就是不能共地得，假如要想共地要买隔离得电压表与电流表,假如用指针得电压表与电流表就不需要另外做电源。电位器一定要买线绕得,那样就不会感觉调电压变化太快.电位器可以选用５Ｋ—40KZ 之间得任意阻值。电源得输出端要接个 3W500 得放电电阻,可以及时得放掉输出电容剩余得电。，ﻫ最后我买到了温度长开控制器就是 50 度得，风扇可以间歇得工作了，老化试验电流 5A 多 2５分钟风扇才开始工作。所有电源输出都有两路,一路可以摸索到有散热片得那一排 mos 管，这一路就就是输出,线都比较粗，除了 1 ２ｖ留下其她都拆，拆得时候注意只拆与本路连接得原件,不在本路上得原件不动，否则拆错了就还原不回去了.。另外一路就是５ v12v 到 494 得 1 脚，...
