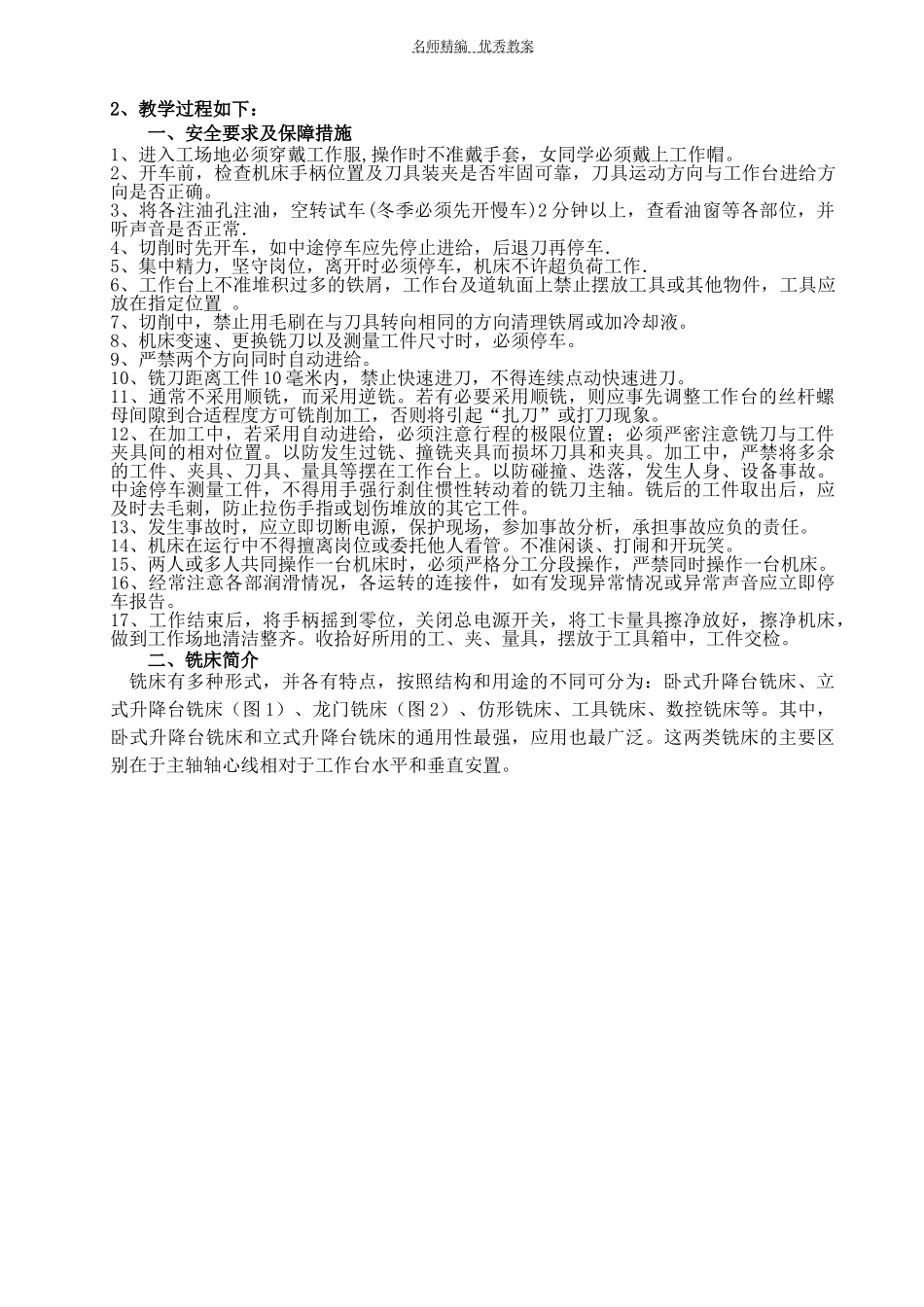

名师精编优秀教案说明：本教案编写参考蒋增福主编《铣工工艺与技能训练》，高等教育出版社实训一认识铣床及手动操作练习1、教学目标：（1）认识铣床（2）铣床手动操作练习名师精编优秀教案2、教学过程如下：一、安全要求及保障措施1、进入工场地必须穿戴工作服,操作时不准戴手套，女同学必须戴上工作帽。2、开车前，检查机床手柄位置及刀具装夹是否牢固可靠，刀具运动方向与工作台进给方向是否正确。3、将各注油孔注油，空转试车(冬季必须先开慢车)2分钟以上，查看油窗等各部位，并听声音是否正常．4、切削时先开车，如中途停车应先停止进给，后退刀再停车．5、集中精力，坚守岗位，离开时必须停车，机床不许超负荷工作．6、工作台上不准堆积过多的铁屑，工作台及道轨面上禁止摆放工具或其他物件，工具应放在指定位置。7、切削中，禁止用毛刷在与刀具转向相同的方向清理铁屑或加冷却液。8、机床变速、更换铣刀以及测量工件尺寸时，必须停车。9、严禁两个方向同时自动进给。10、铣刀距离工件10毫米内，禁止快速进刀，不得连续点动快速进刀。11、通常不采用顺铣，而采用逆铣。若有必要采用顺铣，则应事先调整工作台的丝杆螺母间隙到合适程度方可铣削加工，否则将引起“扎刀”或打刀现象。12、在加工中，若采用自动进给，必须注意行程的极限位置；必须严密注意铣刀与工件夹具间的相对位置。以防发生过铣、撞铣夹具而损坏刀具和夹具。加工中，严禁将多余的工件、夹具、刀具、量具等摆在工作台上。以防碰撞、迭落，发生人身、设备事故。中途停车测量工件，不得用手强行刹住惯性转动着的铣刀主轴。铣后的工件取出后，应及时去毛刺，防止拉伤手指或划伤堆放的其它工件。13、发生事故时，应立即切断电源，保护现场，参加事故分析，承担事故应负的责任。14、机床在运行中不得擅离岗位或委托他人看管。不准闲谈、打闹和开玩笑。15、两人或多人共同操作一台机床时，必须严格分工分段操作，严禁同时操作一台机床。16、经常注意各部润滑情况，各运转的连接件，如有发现异常情况或异常声音应立即停车报告。17、工作结束后，将手柄摇到零位，关闭总电源开关，将工卡量具擦净放好，擦净机床，做到工作场地清洁整齐。收拾好所用的工、夹、量具，摆放于工具箱中，工件交检。二、铣床简介铣床有多种形式，并各有特点，按照结构和用途的不同可分为：卧式升降台铣床、立式升降台铣床（图1）、龙门铣床（图2）、仿形铣床、工具铣床、数控铣床等。其中，卧式升降台铣床和立式升降台铣床的通用性最强，应用也最广泛。这两类铣床的主要区别在于主轴轴心线相对于工作台水平和垂直安置。名师精编优秀教案图3X6132型万能升降台铣床1.铣床的型号铣床的型号由表示该铣床所属的系列、结构特征、性能和主要技术规格等的代号组成。例如：图1立式升降台铣床1—立铣头；2一主轴；3一工作台；4一床鞍；5一升降台图2龙门铣床1—工作台；2,6一水平铣头；3一横梁4,5一垂直铣头名师精编优秀教案铣床种类虽然很多，但各类铣床的基本结构大致相同。现以X6132型万能升降台铣床（如图3所示）为例，介绍铣床各部分的名称、功用及操作方法。2.铣床的基本部件（1）底座底座是整部机床的支承部件，具有足够的强度和刚度。底座的内腔盛装切削液，供切削时冷却润滑。（2）床身床身是铣床的主体，铣床上大部分的部件都安装在床身上。床身的前壁有燕尾形的垂直导轨，升降台可沿导轨上下移动；床身的顶部有水平导轨，悬梁可在导轨上面水平移动；床身的内部装有主轴、主轴变速机构、润滑油泵等。（3）悬梁与悬梁支架悬梁的一端装有支架，支架上面有与主轴同轴线的支承孔，用来支承铣刀轴的外端，以增强铣刀轴的刚性。悬梁向外伸出的长度可以根据刀轴的长度进行调节。（4）主轴主轴是一根空心轴，前端有锥度为7∶24的圆锥孔，铣刀刀轴一端就安装在锥孔中。主轴前端面有两键槽，通过键联接传递扭矩，主轴通过铣刀轴带动铣刀作同步旋转运动。（5）主轴变速机构由主传动电动机（7.5kW1450r/min）通过带传动、齿轮传动机构带动主轴旋转，操纵床身侧面的手柄和转盘，可使主轴获得18种不同的转速。6）纵向工作台纵向工作台用来安装工件或夹具，并...
