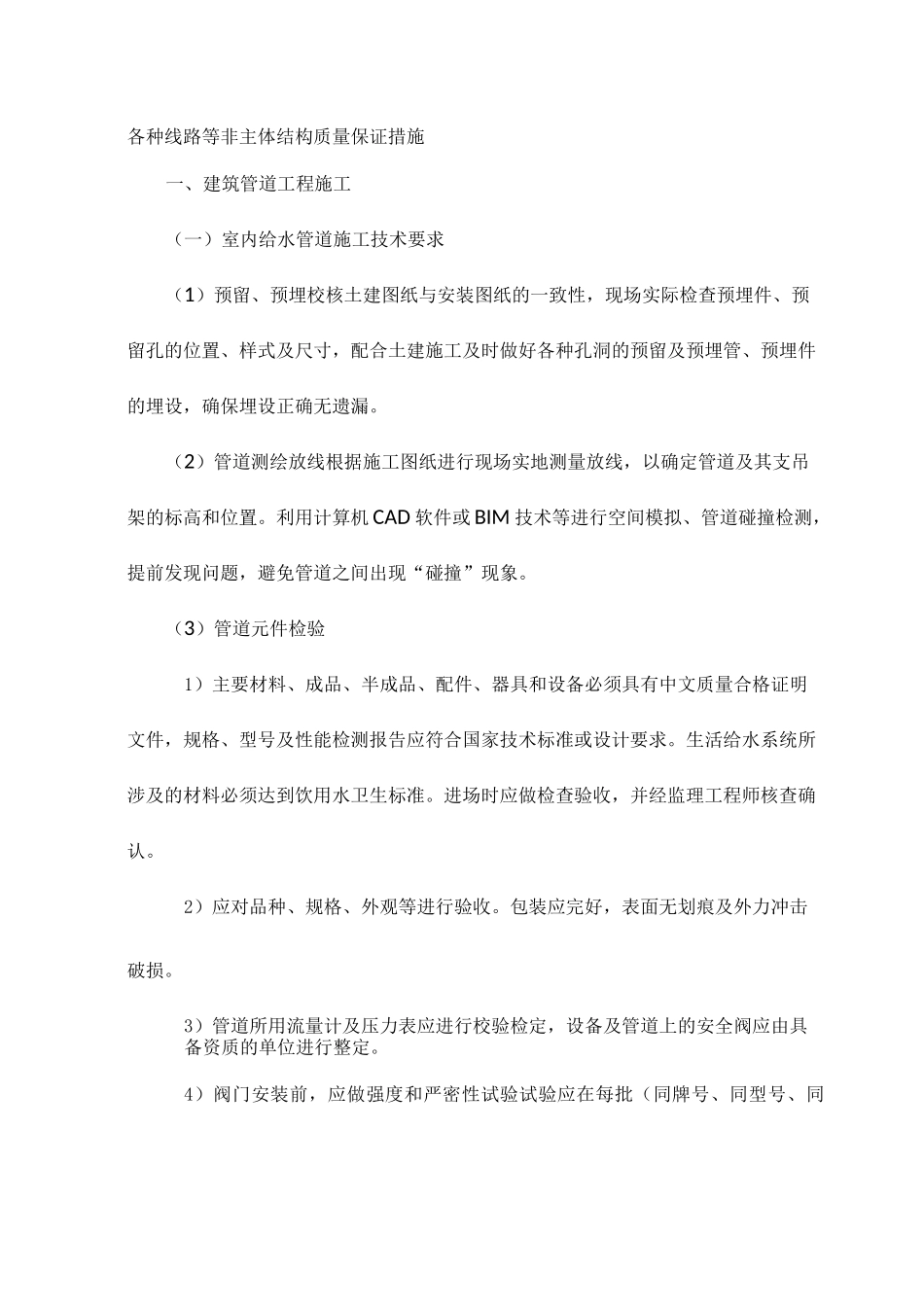

各种线路等非主体结构质量保证措施一、建筑管道工程施工（一）室内给水管道施工技术要求（1）预留、预埋校核土建图纸与安装图纸的一致性，现场实际检查预埋件、预留孔的位置、样式及尺寸，配合土建施工及时做好各种孔洞的预留及预埋管、预埋件的埋设，确保埋设正确无遗漏。（2）管道测绘放线根据施工图纸进行现场实地测量放线，以确定管道及其支吊架的标高和位置。利用计算机 CAD 软件或 BIM 技术等进行空间模拟、管道碰撞检测，提前发现问题，避免管道之间出现“碰撞”现象。（3）管道元件检验1）主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求。生活给水系统所涉及的材料必须达到饮用水卫生标准。进场时应做检查验收，并经监理工程师核查确认。2）应对品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损。3）管道所用流量计及压力表应进行校验检定，设备及管道上的安全阀应由具备资质的单位进行整定。4）阀门安装前，应做强度和严密性试验试验应在每批（同牌号、同型号、同规格）数量中抽查 10%，且不少于一个。对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。5）阀门的强度和严密性试验，应符合以下规定：阀门的强度试验压力为公称压力的 1.5 倍；严密性试验压力为公称压力的 1.1 倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。（4）管道支吊架安装1）滑动支架应灵活，滑托与滑槽两侧间应留有 3〜5mm 的间隙，纵向移动量应符合设计要求。2）无热伸长管道的吊架、吊杆应垂直安装。3）有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。4）塑料管及复合管垂直或水平安装的支架间距应符合规范的规定。采用金属制作的管道支架，应在管道与支架间加衬非金属垫或套管。5）金属管道立管管卡安装应符合下列规定：楼层高度小于或等于 5m，每层必须安装 1 个；楼层高度大于 5m，每层不得少于 2 个；管卡安装高度，距地面应为1.5~1.8m，2 个以上管卡应匀称安装，同一房间管卡应安装在同一高度上。（5）管道预制1）预制加工的管段应进行分组编号，非安装现场预制的管道应考虑运输的方便，预制阶段应同时进行管道的检验和底漆的涂刷工作。2）钢管热弯时应不小于管道外径的 3.5 倍；冷弯时应不小于管道外径的 4 倍；焊接弯头应不小于管道外径的 1.5 倍；冲压弯头应不小于管道外径。...
