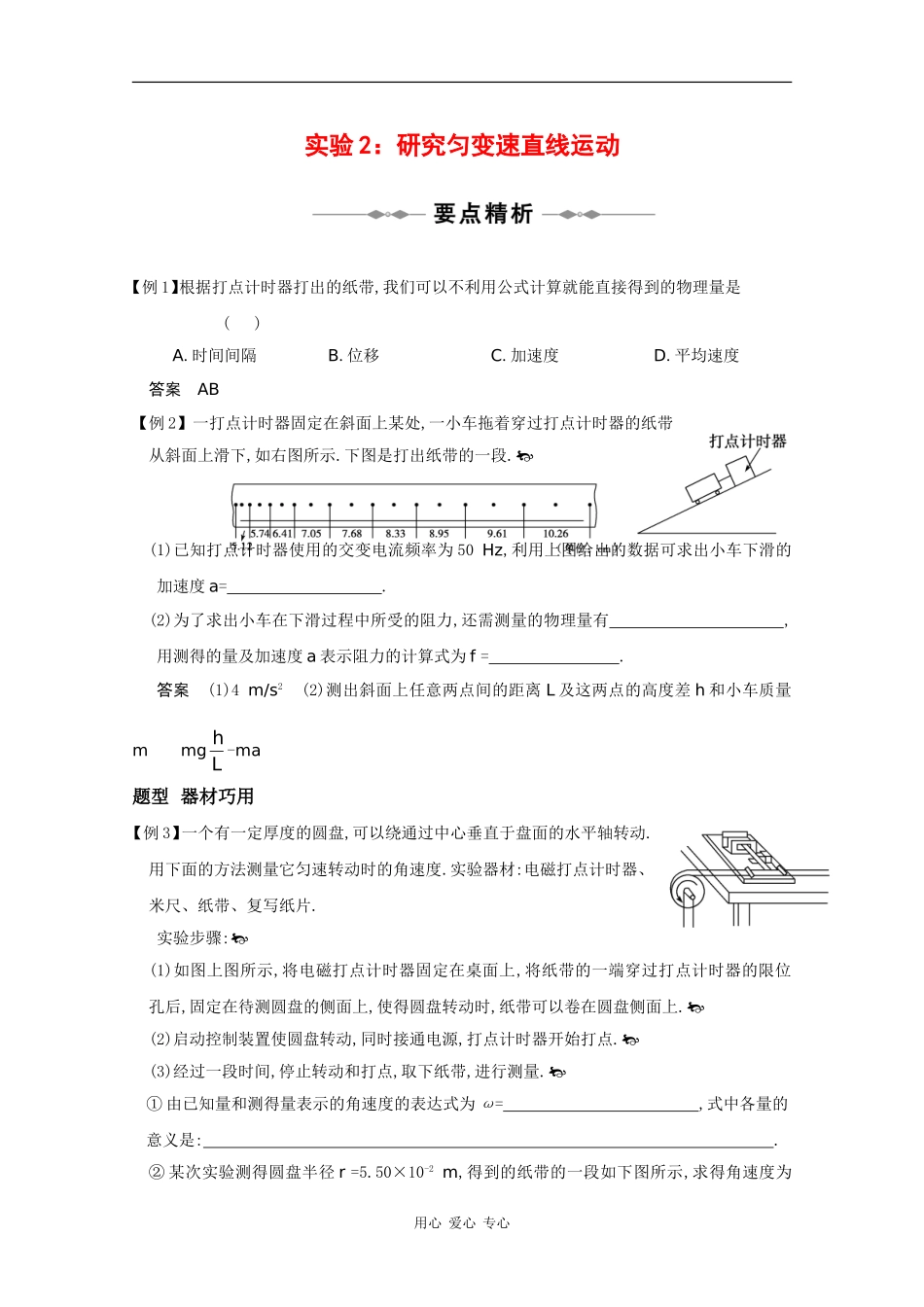

实验 2：研究匀变速直线运动【例 1】根据打点计时器打出的纸带,我们可以不利用公式计算就能直接得到的物理量是 ( )A.时间间隔B.位移C.加速度D.平均速度答案 AB【例 2】一打点计时器固定在斜面上某处,一小车拖着穿过打点计时器的纸带从斜面上滑下,如右图所示.下图是打出纸带的一段.(1)已知打点计时器使用的交变电流频率为 50 Hz,利用上图给出的数据可求出小车下滑的加速度 a= .(2)为了求出小车在下滑过程中所受的阻力,还需测量的物理量有 ,用测得的量及加速度 a 表示阻力的计算式为 f = .答案 (1)4 m/s2 (2)测出斜面上任意两点间的距离 L 及这两点的高度差 h 和小车质量m mg Lh -ma题型 器材巧用【例 3】一个有一定厚度的圆盘,可以绕通过中心垂直于盘面的水平轴转动.用下面的方法测量它匀速转动时的角速度.实验器材:电磁打点计时器、米尺、纸带、复写纸片.实验步骤:(1)如图上图所示,将电磁打点计时器固定在桌面上,将纸带的一端穿过打点计时器的限位孔后,固定在待测圆盘的侧面上,使得圆盘转动时,纸带可以卷在圆盘侧面上.(2)启动控制装置使圆盘转动,同时接通电源,打点计时器开始打点.(3)经过一段时间,停止转动和打点,取下纸带,进行测量.① 由已知量和测得量表示的角速度的表达式为 ω= ,式中各量的意义是: .② 某次实验测得圆盘半径 r =5.50×10-2 m,得到的纸带的一段如下图所示,求得角速度为 用心 爱心 专心.答案 ① nTrL 式中 T 为电磁打点计时器打点的周期,r 为圆盘的半径,L 是用米尺测量的纸带上选定的两点间的长度,n 为选定的两点间的打点周期数 ② 6.97 rad/s1.在研究匀变速直线运动的实验中,算出小车经过各计数点的瞬时速度如以下表格所示,为了算出加速度,合理的方法是 ( )计数点序号123456计数点对应时刻/s0.10.20.30.40.50.6通过计数点的速度/cm·s-144.062.081.0100.0110.0168.0A.根据任意两计数点的速度公式 a=tΔΔv 算出加速度B.根据实验数据,画出 v-t 图象,量出其倾角,由公式 a=tanα 算出加速度C.根据实验数据,画出 v-t 图象,由图线上任意两点所对应的速度,用公式 a=tΔΔv 算出加速度D.依次算出通过连续两计数点间的加速度,算出平均值作为小车的加速度答案 C2.在使用打点计时器时,发现打点计时器打点周期不稳定,其原因可能是 ( )A.交流电压不稳定 B.永久磁铁磁性太弱C.电源的频率不稳定D.振动片的固有频率与交流电源的频率有偏差答案 CD3.如图...
