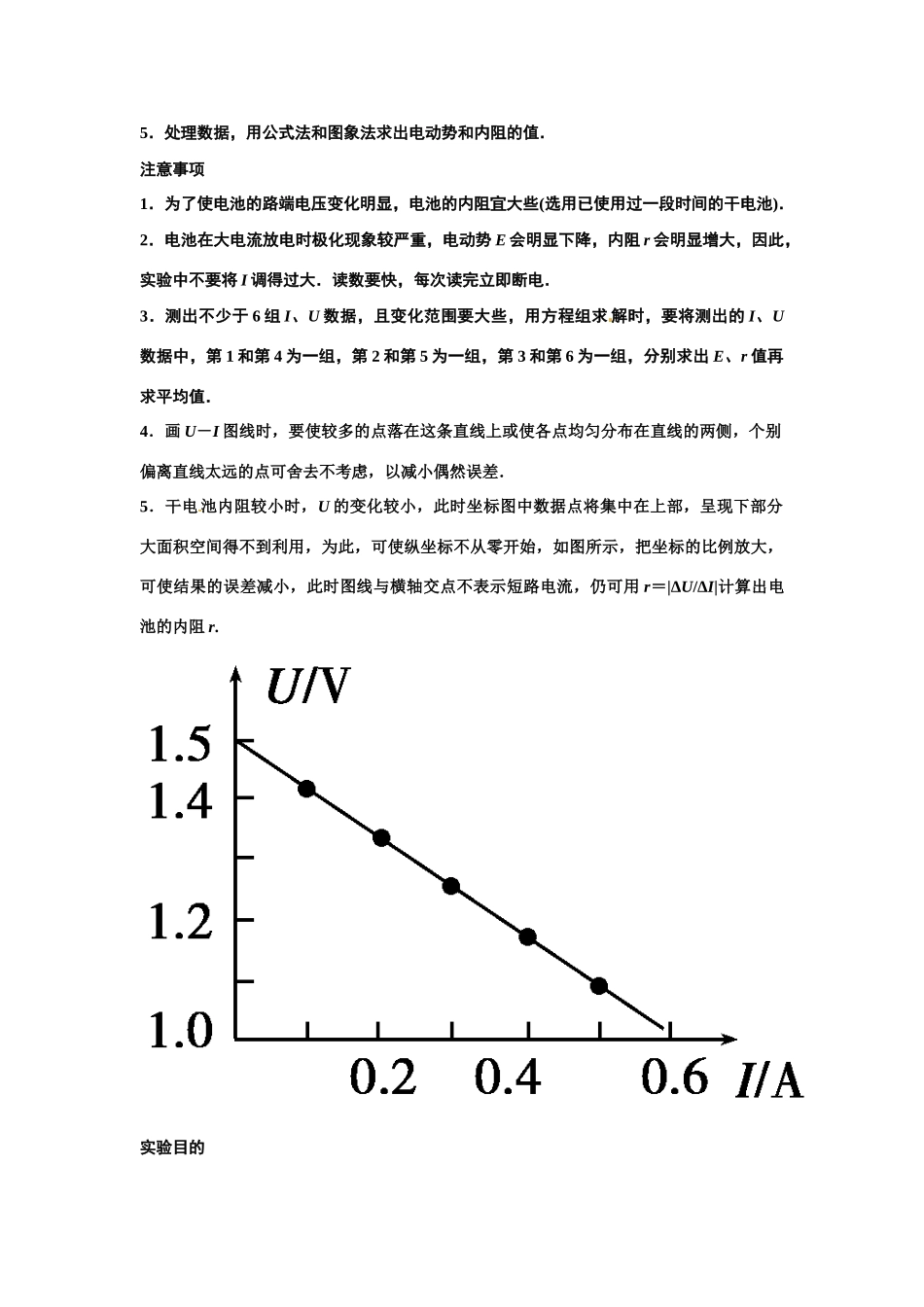

2011 高考物理 电动势和内阻讲义实验目的测定电源的电动势和内阻．实验原理如图甲所示，改变 R 的阻值，从电压表和电流表中读出几组 I、U 值，利用闭合电路的欧姆定律求出几组 E、r 值，最后分别算出它们的平均值．此外还可以用图象法来处理数据，即在坐标纸上以 I 为横坐标，U 为纵坐标，用测出的几组 I、U 值画出 U－I 图象，图乙所得直线跟纵轴交点即为电动势的值，图线的斜率的绝对值即为内阻 r 的值．实验器材电压表，电流表，滑动变阻器，干电池，电键，导线．实验步骤1．选择好电流表、电压表量程．按图甲连接好电路．2．把变阻器的滑动片移到一端，使接入电路的阻值最大．3．闭合电键，调节变阻器，使电流表有明显示数，记录一组数据(I1，U1)，用同样的方法测量几组 I、U 值．4．断开电键时，整理器材．5．处理数据，用公式法和图象法求出电动势和内阻的值．注意事项1．为了使电池的路端电压变化明显，电池的内阻宜大些(选用已使用过一段时间的干电池)．2．电池在大电流放电时极化现象较严重，电动势 E 会明显下降，内阻 r 会明显增大，因此，实验中不要将 I 调得过大．读数要快，每次读完立即断电．3．测出不少于 6 组 I、U 数据，且变化范围要大些，用方程组求 解时，要将测出的 I、U数据中，第 1 和第 4 为一组，第 2 和第 5 为一组，第 3 和第 6 为一组，分别求出 E、r 值再求平均值．4．画 U－I 图线时，要使较多的点落在这条直线上或使各点均匀分布在直线的两侧，个别偏离直线太远的点可舍去不考虑，以减小偶然误差．5．干电 池内阻较小时，U 的变化较小，此时坐标图中数据点将集中在上部，呈现下部分大面积空间得不到利用，为此，可使纵坐标不从零开始，如图所示，把坐标的比例放大，可使结果的误差减小，此时图线与横轴交点不表示短路电流，仍可用 r＝|ΔU/ΔI|计算出电池的内阻 r.实验目的1．学习使用多用电表的一般使用方法．2．练习用多用电表探测黑箱内的电学元件．3．了解晶体二极管的单向导电性及符号．实验原理1．多用电表一般可以用来测电压、电流和电阻等，而且每一种测量都有几个量程，其外形如图所示．上半部分为表头，表盘上有电流、电压、电阻等各种量程的刻度，下半部分为选择开关，它的四周刻着各种测量项目和量程，另外，还有欧姆表的调零旋钮，机械调零旋钮和测试笔的插孔．2．欧姆表测电阻的原理是闭合电路欧姆定律，欧姆表内部电路结构如图所示．R 为调零...
