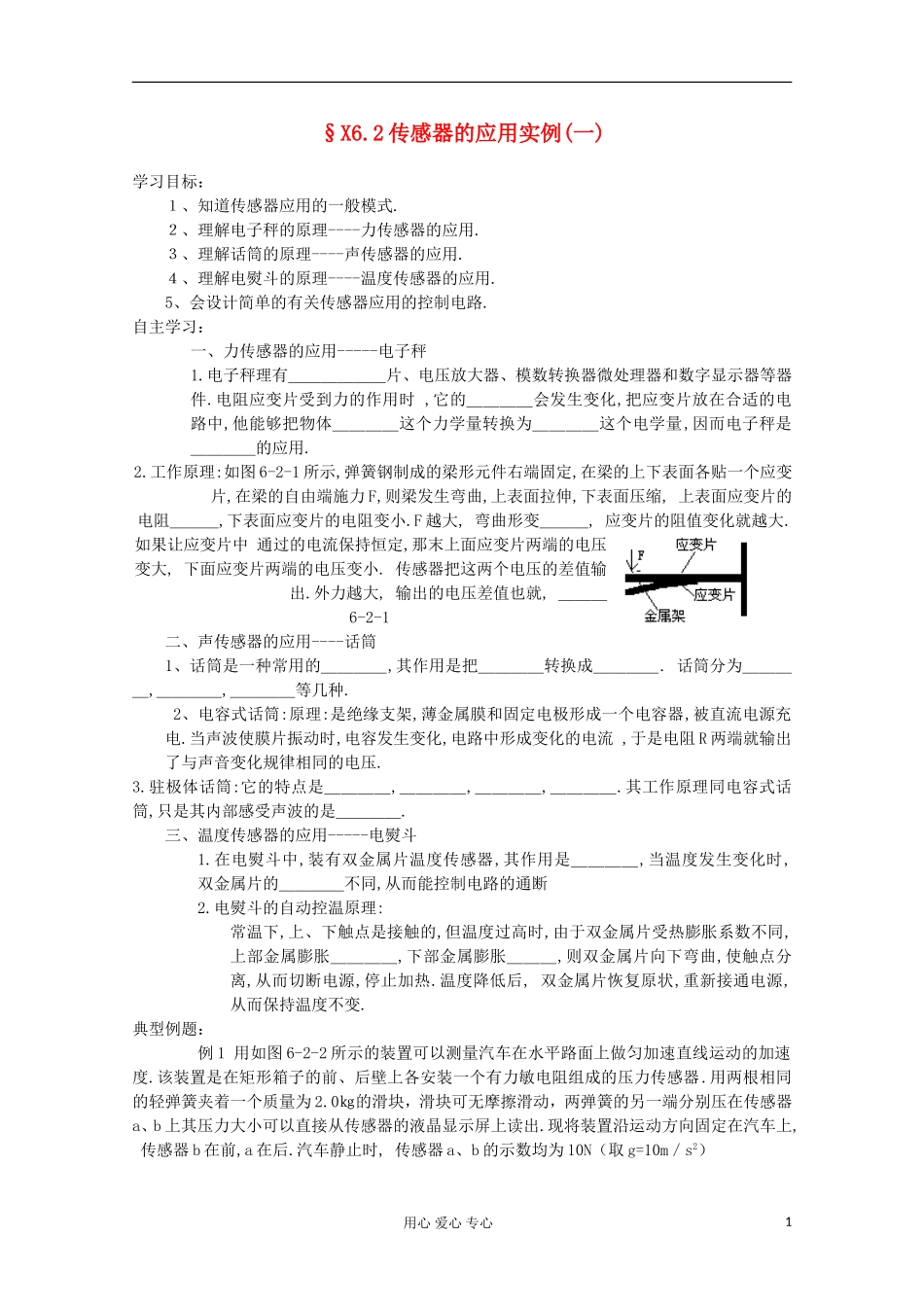

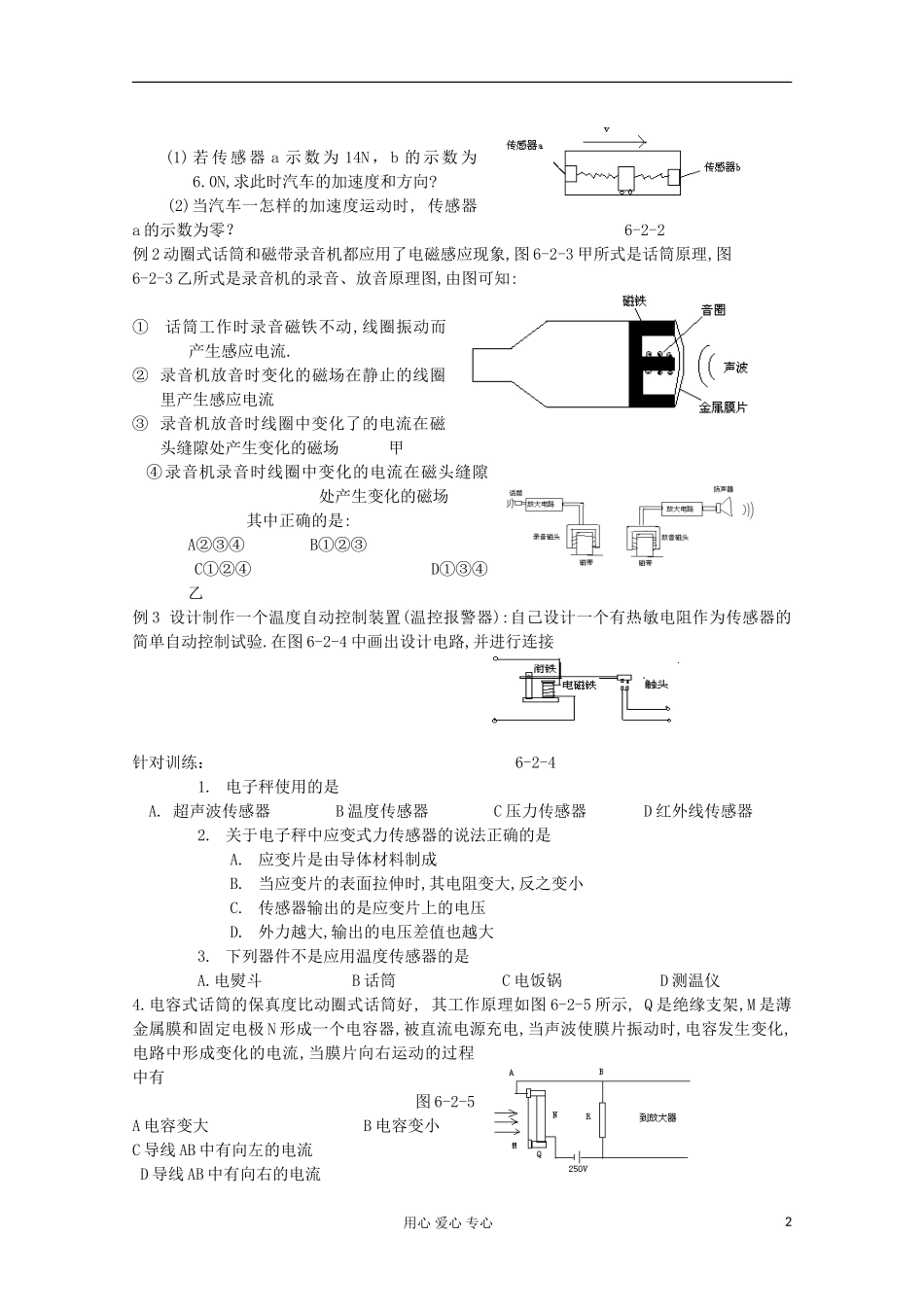

§X6.2 传感器的应用实例(一)学习目标：１、知道传感器应用的一般模式.２、理解电子秤的原理----力传感器的应用.３、理解话筒的原理----声传感器的应用.４、理解电熨斗的原理----温度传感器的应用. 5、会设计简单的有关传感器应用的控制电路.自主学习：一、力传感器的应用-----电子秤1.电子秤理有＿＿＿＿＿＿片、电压放大器、模数转换器微处理器和数字显示器等器件.电阻应变片受到力的作用时 ,它的＿＿＿＿会发生变化,把应变片放在合适的电路中,他能够把物体＿＿＿＿这个力学量转换为＿＿＿＿这个电学量,因而电子秤是＿＿＿＿的应用.2.工作原理:如图 6-2-1 所示,弹簧钢制成的梁形元件右端固定,在梁的上下表面各贴一个应变片,在梁的自由端施力 F,则梁发生弯曲,上表面拉伸,下表面压缩, 上表面应变片的电阻＿＿＿,下表面应变片的电阻变小.F 越大, 弯曲形变＿＿＿, 应变片的阻值变化就越大.如果让应变片中 通过的电流保持恒定,那末上面应变片两端的电压变大, 下面应变片两端的电压变小. 传感器把这两个电压的差值输出.外力越大, 输出的电压差值也就, ＿＿＿ 6-2-1 二、声传感器的应用----话筒 1、话筒是一种常用的＿＿＿＿,其作用是把＿＿＿＿转换成＿＿＿＿. 话筒分为＿＿＿＿,＿＿＿＿,＿＿＿＿等几种. 2、电容式话筒:原理:是绝缘支架,薄金属膜和固定电极形成一个电容器,被直流电源充电.当声波使膜片振动时,电容发生变化,电路中形成变化的电流 ,于是电阻 R 两端就输出了与声音变化规律相同的电压.3.驻极体话筒:它的特点是＿＿＿＿,＿＿＿＿,＿＿＿＿,＿＿＿＿.其工作原理同电容式话筒,只是其内部感受声波的是＿＿＿＿.三、温度传感器的应用-----电熨斗1.在电熨斗中,装有双金属片温度传感器,其作用是＿＿＿＿,当温度发生变化时, 双金属片的＿＿＿＿不同,从而能控制电路的通断2.电熨斗的自动控温原理:常温下,上、下触点是接触的,但温度过高时,由于双金属片受热膨胀系数不同,上部金属膨胀＿＿＿＿,下部金属膨胀＿＿＿,则双金属片向下弯曲,使触点分离,从而切断电源,停止加热.温度降低后, 双金属片恢复原状,重新接通电源,从而保持温度不变.典型例题：例 1 用如图 6-2-2 所示的装置可以测量汽车在水平路面上做匀加速直线运动的加速度.该装置是在矩形箱子的前、后壁上各安装一个有力敏电阻组成的压力传感器.用两根相同的轻弹簧夹着一个质量为 2.0㎏的滑块，滑块可无摩擦滑动，两弹簧的另一端分别压在传感器a、b 上其压力大...
