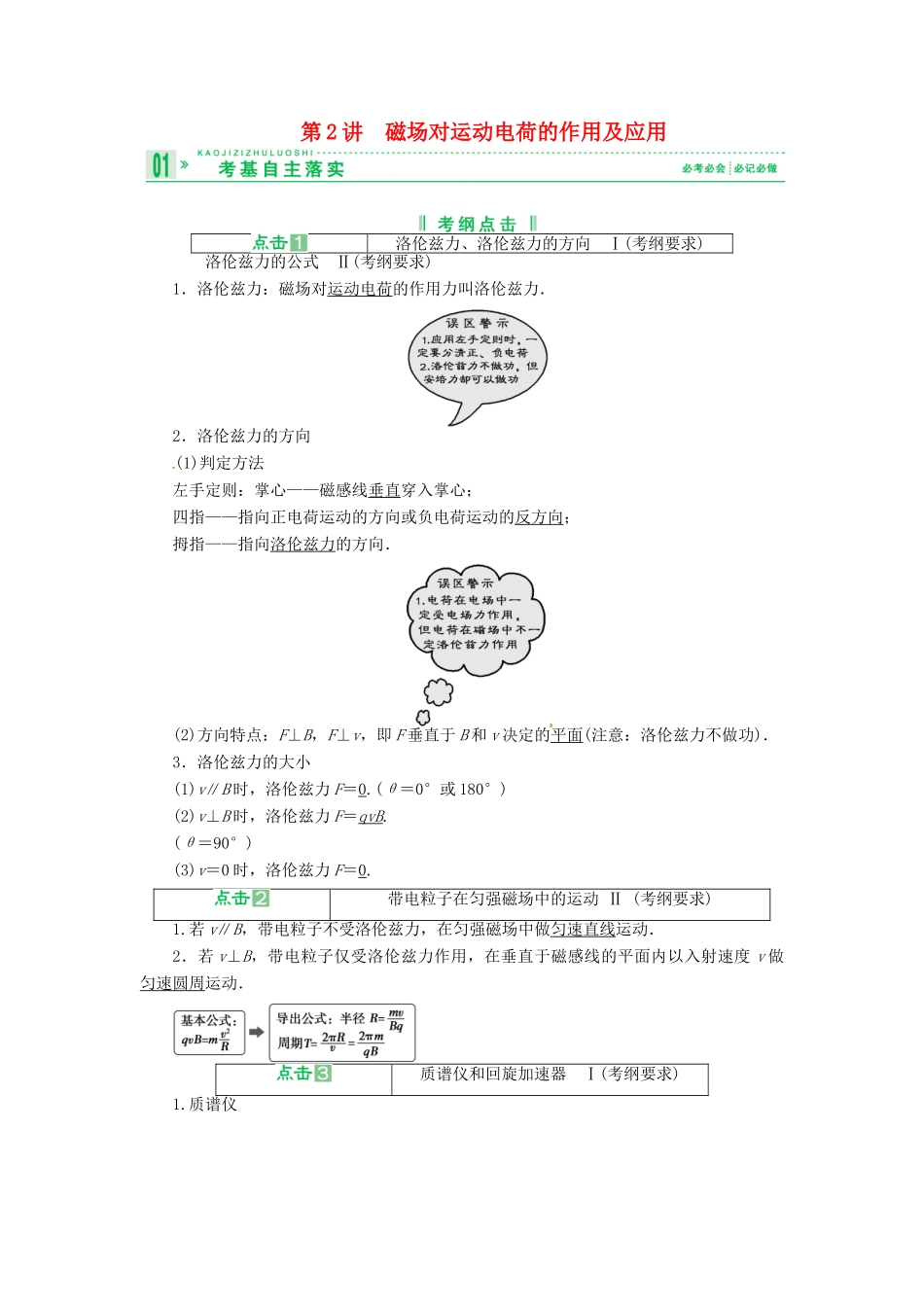

第 2 讲 磁场对运动电荷的作用及应用洛伦兹力、洛伦兹力的方向 Ⅰ(考纲要求) 洛伦兹力的公式 Ⅱ(考纲要求)1．洛伦兹力：磁场对运动电荷的作用力叫洛伦兹力．2．洛伦兹力的方向(1)判定方法左手定则：掌心——磁感线垂直穿入掌心；四指——指向正电荷运动的方向或负电荷运动的反方向；拇指——指向洛伦兹力的方向．(2)方向特点：F⊥B，F⊥v，即 F 垂直于 B 和 v 决定的平面(注意：洛伦兹力不做功)．3．洛伦兹力的大小(1)v∥B 时，洛伦兹力 F＝0
(θ＝0°或 180°)(2)v⊥B 时，洛伦兹力 F＝qvB
(θ＝90°)(3)v＝0 时，洛伦兹力 F＝0
带电粒子在匀强磁场中的运动 Ⅱ (考纲要求)1
若 v∥B，带电粒子不受洛伦兹力，在匀强磁场中做匀速直线运动．2．若 v⊥B，带电粒子仅受洛伦兹力作用，在垂直于磁感线的平面内以入射速度 v 做匀速圆周运动．质谱仪和回旋加速器 Ⅰ(考纲要求)1

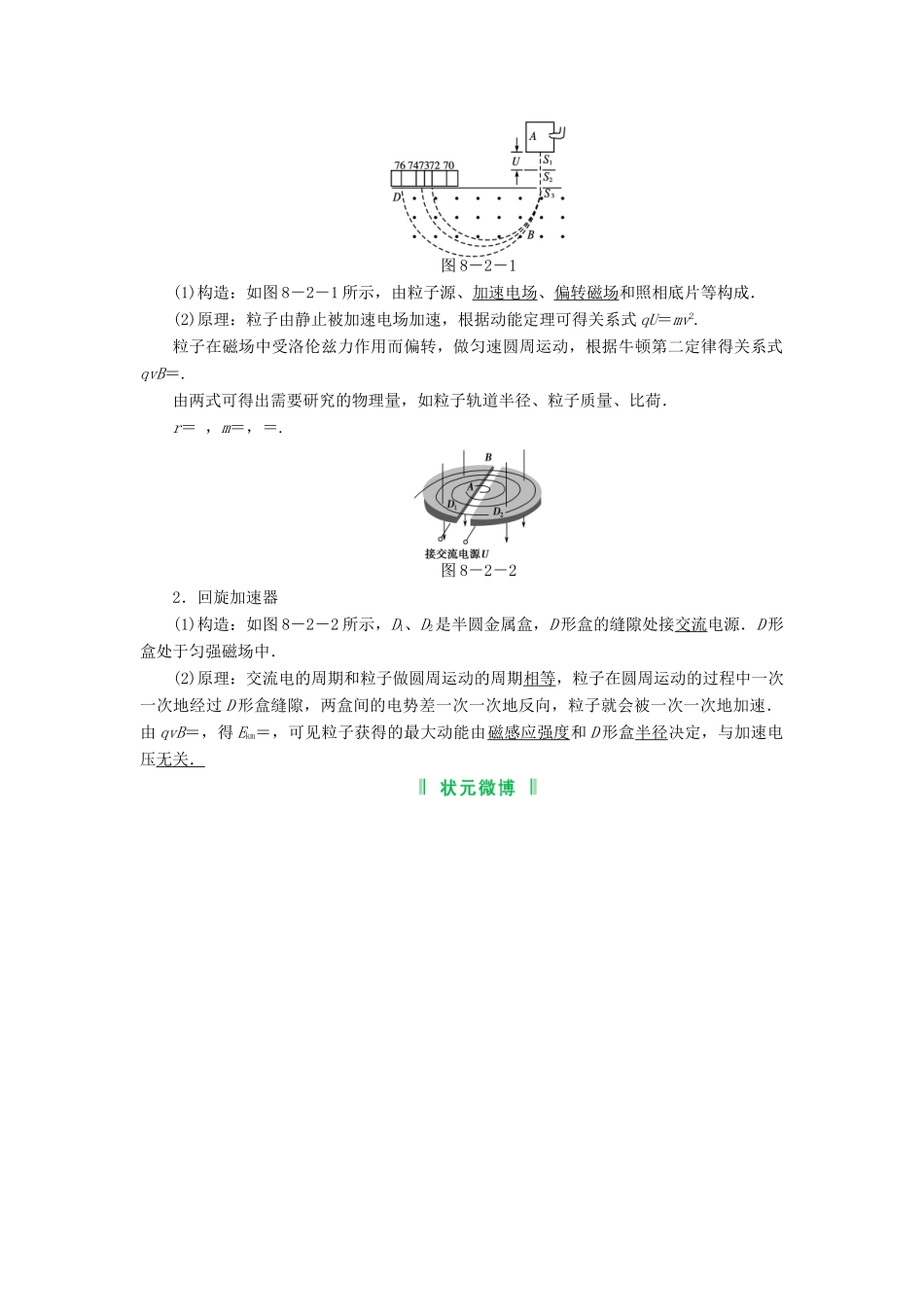

质谱仪图 8－2－1(1)构造：如图 8－2－1 所示，由粒子源、加速电场、偏转磁场和照相底片等构成．(2)原理：粒子由静止被加速电场加速，根据动能定理可得关系式 qU＝mv2
粒子在磁场中受洛伦兹力作用而偏转，做匀速圆周运动，根据牛顿第二定律得关系式qvB＝
由两式可得出需要研究的物理量，如粒子轨道半径、粒子质量、比荷．r＝ ，m＝，＝

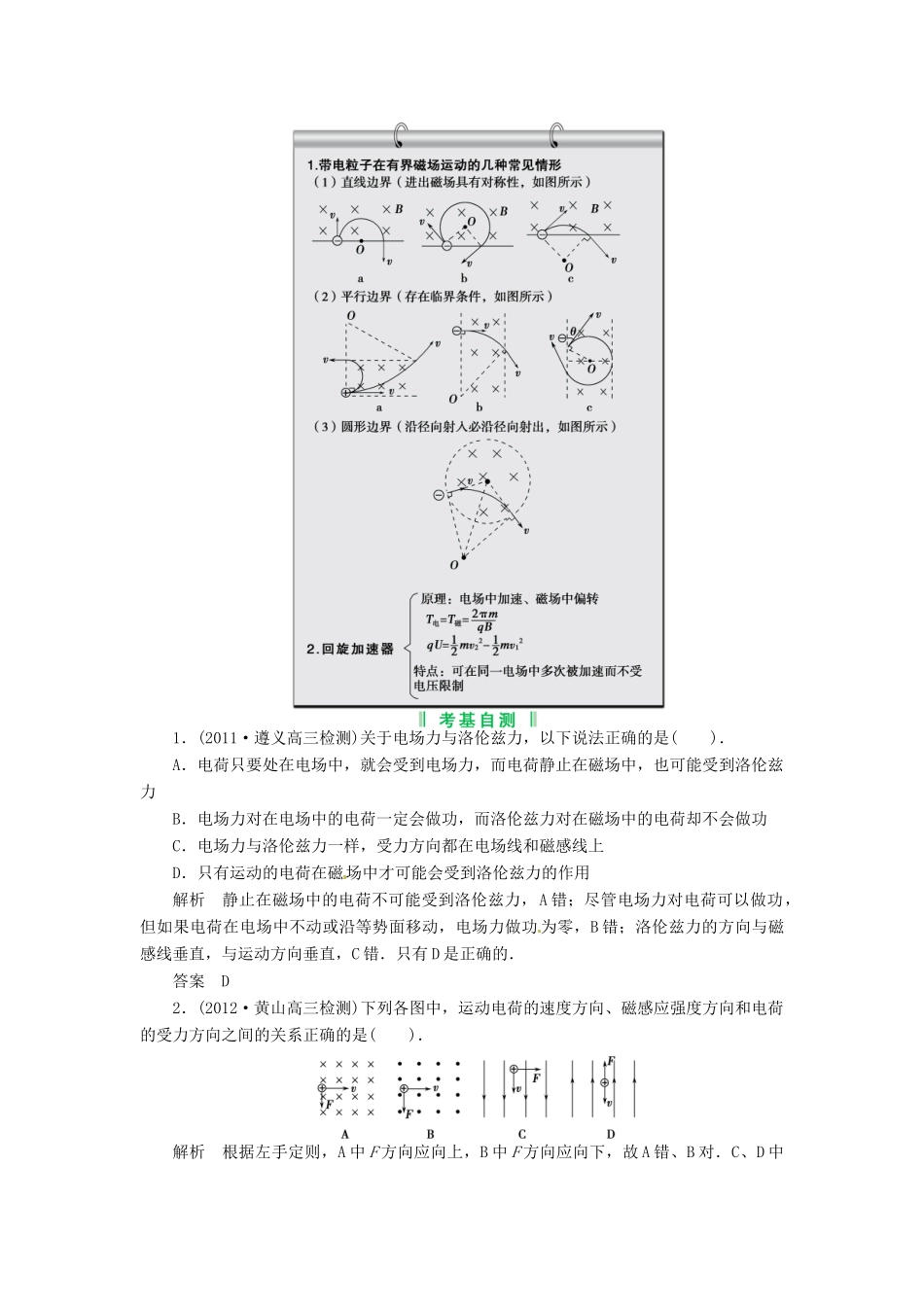

图 8－2－22．回旋加速器(1)构造：如图 8－2－2 所示，D1、D2是半圆金属盒，D 形盒的缝隙处接交流电源．D 形盒处于匀强磁场中．(2)原理：交流电的周期和粒子做圆周运动的周期相等，粒子在圆周运动的过程中一次一次地经过 D 形盒缝隙，两盒间的电势差一次一次地反向，粒子就会被一次一次地加速．由 qvB＝，得 Ekm＝，可见粒子获得的最大动能由磁感应强度和 D 形盒半径决定，与加速电压无关．1．(2011·遵义高三检测)关于电场力与洛
