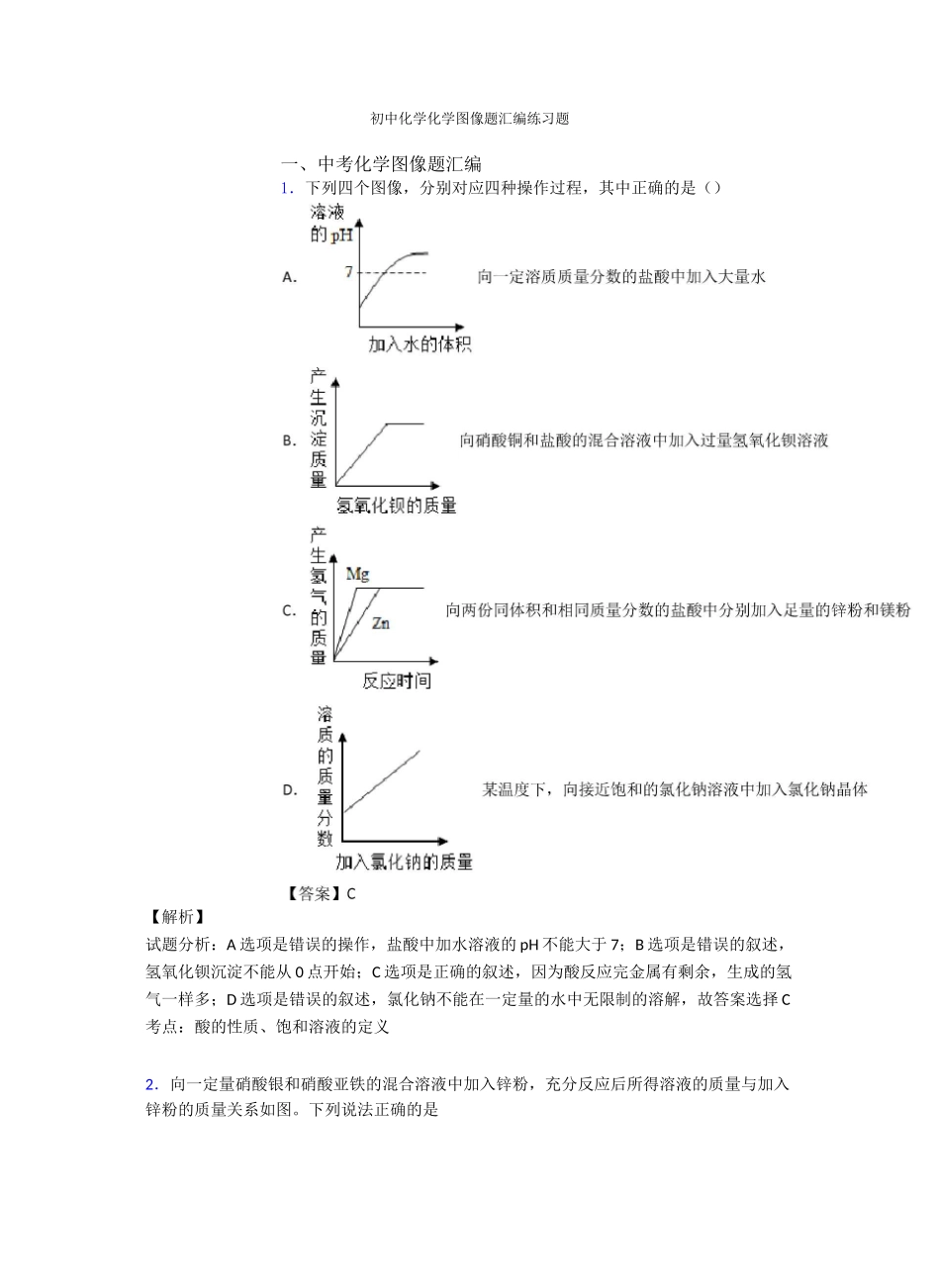

初中化学化学图像题汇编练习题一、中考化学图像题汇编1．下列四个图像，分别对应四种操作过程，其中正确的是（）【解析】试题分析：A 选项是错误的操作，盐酸中加水溶液的 pH 不能大于 7；B 选项是错误的叙述，氢氧化钡沉淀不能从 0 点开始；C 选项是正确的叙述，因为酸反应完金属有剩余，生成的氢气一样多；D 选项是错误的叙述，氯化钠不能在一定量的水中无限制的溶解，故答案选择 C考点：酸的性质、饱和溶液的定义2．向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，充分反应后所得溶液的质量与加入锌粉的质量关系如图。下列说法正确的是一定温度下，向不饱和硝酸钾溶液中加入向一定量 NaOH溶液中加入稀向一定量铁粉和铜粉的混合物中加入硫酸铜溶液向相等质量的锌粉和铁粉中，分别加入相同的稀盐酸0 锌粉的A. a 点所得固体为银和铁B. b 点所得溶液中的溶质为硝酸银、硝酸亚铁和硝酸锌C. c 点所得固体为银、铁和锌D. d 点所得溶液中的溶质为硝酸锌【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答，根据金属的活动性，向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，先后发生以下 2 个反应：2AgNO3+Zn=Zn(NO3)2+2Ag，Fe(NO3)2+Zn=Zn(NO3)2+Fe。【详解】A、因为 a~b 都表示发生了第一个反应，故此时 a 点所得固体为银，没有铁，选项 A 错误；B、b 点表示第一个反应恰好反应，故此时溶液中的溶质没有硝酸银，只有硝酸亚铁和硝酸锌，选项 B 错误；C、c 点表示第 2 个反应也恰好反应完全，故此时所得固体为银、铁，没有锌，选项 C 错误；D、c~d 表示锌过量，故 d 点所得溶液中的溶质为硝酸锌，选项 D 正确。故选 Do3.下列图像能正确反映对应变化关系的是氮1质量增A．AB．BC．CD．D【答案】D【解析】试题分析：A 选项是不对应的，溶液的质量不能从 0 点开始；B 选项是不对应，pH 的起点应从大于 7 开始降低；C 选项不对应的，金属的质量逐渐增加；D 选项是对应的关系.考点：溶液中溶质的变化、酸碱中和反应、金婚活动性顺序粉和镁粉【答案】C【解析】【详解】A、向氢氧化钠溶液中加入足量水稀释，pH 值逐渐减小，但不能小于 7；故选项错误；B、某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体，溶质质量分数逐渐变大，待达到饱和状态时，质量分数不在改变；故选项错误；C、向氯...
