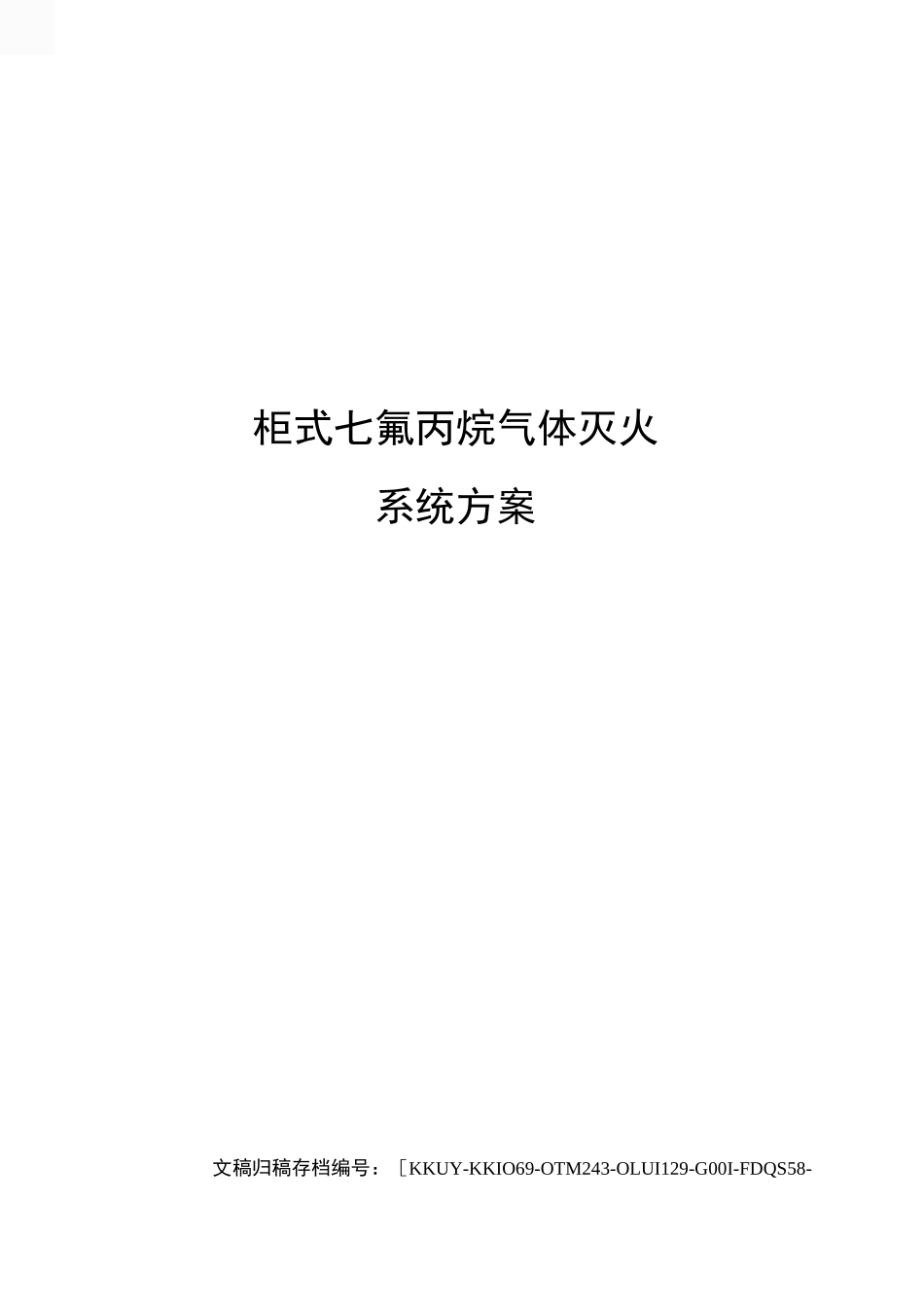

柜式七氟丙烷气体灭火系统方案(终审稿)

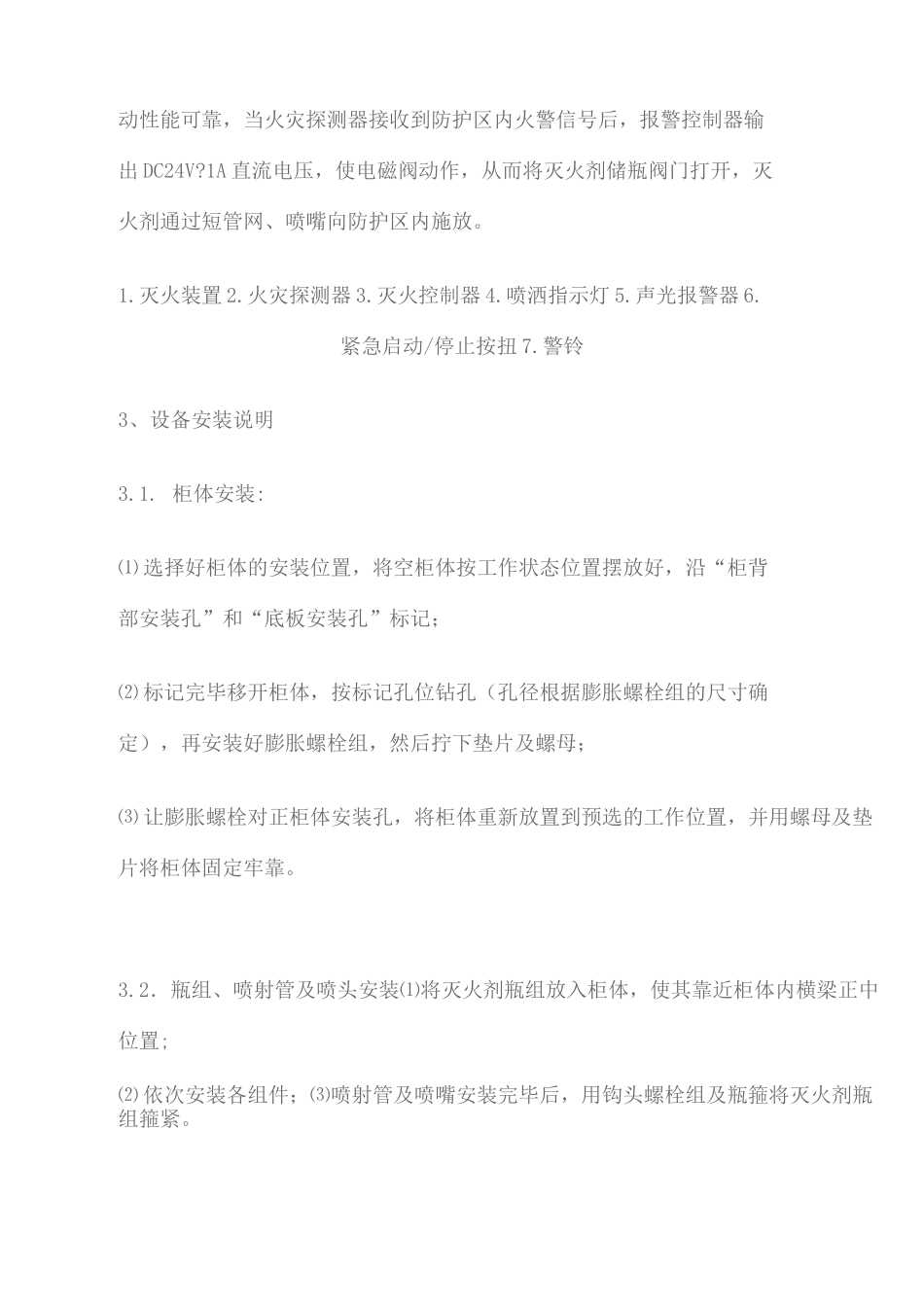

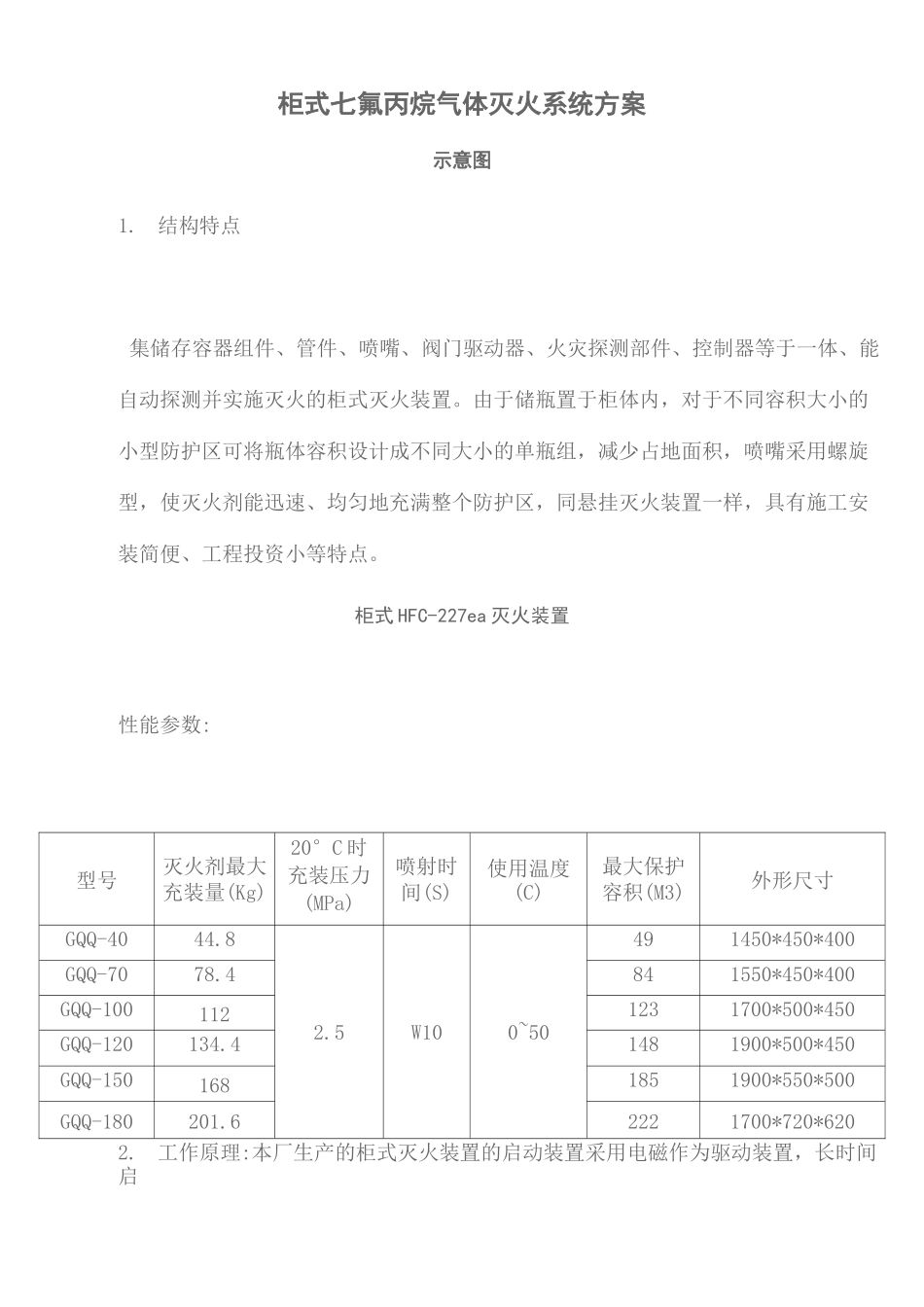

柜式七氟丙烷气体灭火系统方案文稿归稿存档编号：［KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-柜式七氟丙烷气体灭火系统方案示意图1.结构特点集储存容器组件、管件、喷嘴、阀门驱动器、火灾探测部件、控制器等于一体、能自动探测并实施灭火的柜式灭火装置。由于储瓶置于柜体内，对于不同容积大小的小型防护区可将瓶体容积设计成不同大小的单瓶组，减少占地面积，喷嘴采用螺旋型，使灭火剂能迅速、均匀地充满整个防护区，同悬挂灭火装置一样，具有施工安装简便、工程投资小等特点。柜式 HFC-227ea 灭火装置性能参数:型号灭火剂最大充装量(Kg)20°C 时充装压力(MPa)喷射时间(S)使用温度(C)最大保护容积(M3)外形尺寸GQQ-4044.8491450*450*400GQQ-7078.4841550*450*400GQQ-1001122.5W100~501231700*500*450GQQ-120134.41481900*500*450GQQ-1501681851900*550*500GQQ-180201.62221700*720*6202.工作原理:本厂生产的柜式灭火装置的启动装置采用电磁作为驱动装置，长时间启动性能可靠，当火灾探测器接收到防护区内火警信号后，报警控制器输出 DC24V?1A 直流电压，使电磁阀动作，从而将灭火剂储瓶阀门打开，灭火剂通过短管网、喷嘴向防护区内施放。1.灭火装置 2.火灾探测器 3.灭火控制器 4.喷洒指示灯 5.声光报警器 6.紧急启动/停止按扭 7.警铃3、设备安装说明3.1. 柜体安装:⑴ 选择好柜体的安装位置，将空柜体按工作状态位置摆放好，沿“柜背部安装孔”和“底板安装孔”标记；⑵ 标记完毕移开柜体，按标记孔位钻孔（孔径根据膨胀螺栓组的尺寸确定），再安装好膨胀螺栓组，然后拧下垫片及螺母；⑶ 让膨胀螺栓对正柜体安装孔，将柜体重新放置到预选的工作位置，并用螺母及垫片将柜体固定牢靠。3.2．瓶组、喷射管及喷头安装⑴将灭火剂瓶组放入柜体，使其靠近柜体内横梁正中位置;⑵ 依次安装各组件；⑶喷射管及喷嘴安装完毕后，用钩头螺栓组及瓶箍将灭火剂瓶组箍紧。3.3．控制电源线及系统调试⑴ 将控制电源线从柜顶引入柜体内，并与灭火剂瓶组电磁阀预留接口联接；⑵ 控制电源线联接完毕，即可进入系统调试（按规定的系统调试程序进行）；⑶ 系统调试完毕后拔出辅助保险销，使系统进入准工作状态。4、系统的检查、维护和人员培训4.1.检查⑴ 每天由经过培训过的人员，对整个系统进行日常性外观及压力表示值检查，检查系统有无异常现象。⑵ 每年对灭火剂贮瓶进行称重检查一次，如果贮瓶重量下降超过重量 5%时，必须再充装或更换贮瓶。⑶ ...
