水库启闭机改造施工方案

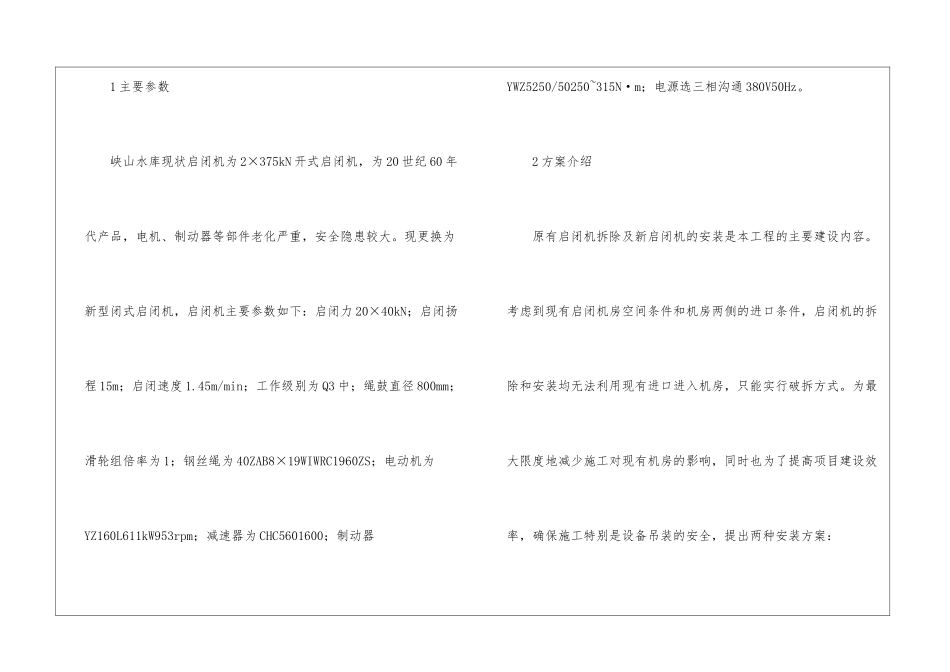

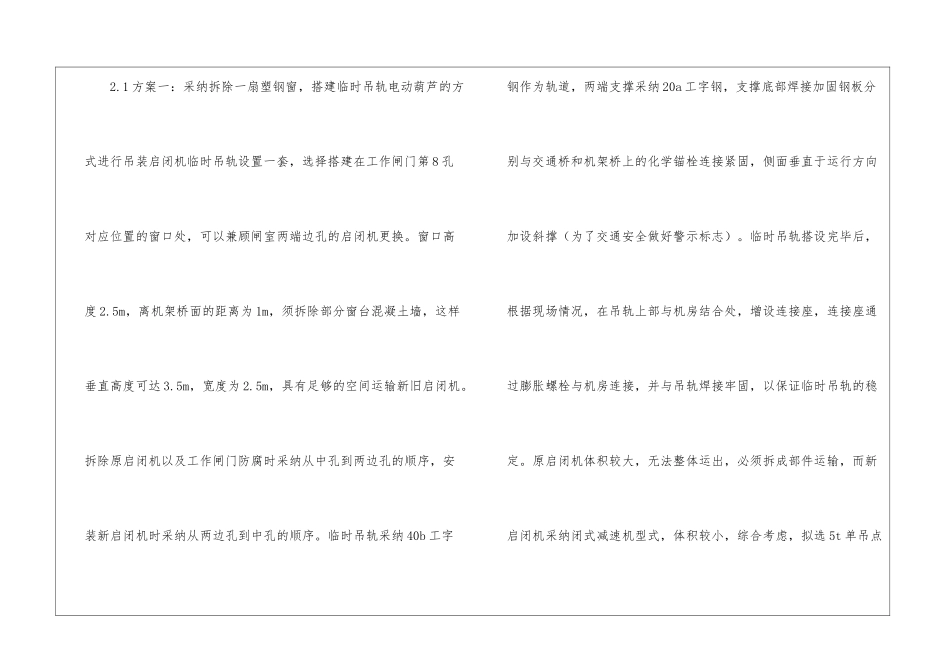

水库启闭机改造施工方案 为保证峡山水库工作闸门的安全运行，将水库原来的弧形工作闸门开式卷扬启闭机，更新为新型闭式启闭机。本文对峡山水库启闭设施改造项目中，弧形工作闸门 2×400kN 固定卷扬启闭机改造施工方案进行比选，由此选出最优施工方案，为类似旧闸改造项目施工提供参考。 峡山水库；弧形闸门；吊装方案；卷扬式启闭机 峡山水库是山东省第一大水库，位于山东半岛潍河中游、潍坊市东南部，为综合利用的大（1）型水利工程。为保证工作闸门安全运行，将原来的 15 孔弧形工作闸门开式卷扬启闭机，更新为新型闭式 2×400kN15m 弧门卷扬启闭机。该启闭机具备主令控制、现地闸门高度显示及其数据发送、荷载传感器等功能。该项目只更换工作闸门启闭机、检修闸门启闭机以及相关自动化控制设施，整体土建结构及启闭机房不动。 1 主要参数 峡山水库现状启闭机为 2×375kN 开式启闭机，为 20 世纪 60 年代产品，电机、制动器等部件老化严重，安全隐患较大。现更换为新型闭式启闭机，启闭机主要参数如下：启闭力 20×40kN；启闭扬程 15m；启闭速度 1.45m/min；工作级别为 Q3 中；绳鼓直径 800mm；滑轮组倍率为 1；钢丝绳为 40ZAB8×19WIWRC1960ZS；电动机为YZ160L611kW953rpm；减速器为 CHC5601600；制动器YWZ5250/50250~315N·m；电源选三相沟通 380V50Hz。 2 方案介绍 原有启闭机拆除及新启闭机的安装是本工程的主要建设内容。考虑到现有启闭机房空间条件和机房两侧的进口条件，启闭机的拆除和安装均无法利用现有进口进入机房，只能实行破拆方式。为最大限度地减少施工对现有机房的影响，同时也为了提高项目建设效率，确保施工特别是设备吊装的安全，提出两种安装方案： 2.1 方案一：采纳拆除一扇塑钢窗，搭建临时吊轨电动葫芦的方式进行吊装启闭机临时吊轨设置一套，选择搭建在工作闸门第 8 孔对应位置的窗口处，可以兼顾闸室两端边孔的启闭机更换。窗口高度 2.5m，离机架桥面的距离为 1m，须拆除部分窗台混凝土墙，这样垂直高度可达 3.5m，宽度为 2.5m，具有足够的空间运输新旧启闭机。拆除原启闭机以及工作闸门防腐时采纳从中孔到两边孔的顺序，安装新启闭机时采纳从两边孔到中孔的顺序。临时吊轨采纳 40b 工字钢作为轨道，两端支撑采纳 20a 工字钢，支撑底部焊接加固钢板分别与交通桥和机架桥上的化学锚栓连接紧固，侧面垂直于运行方向加设斜撑（为了交通安全做好警示标志）。临时吊轨搭设完毕后...
