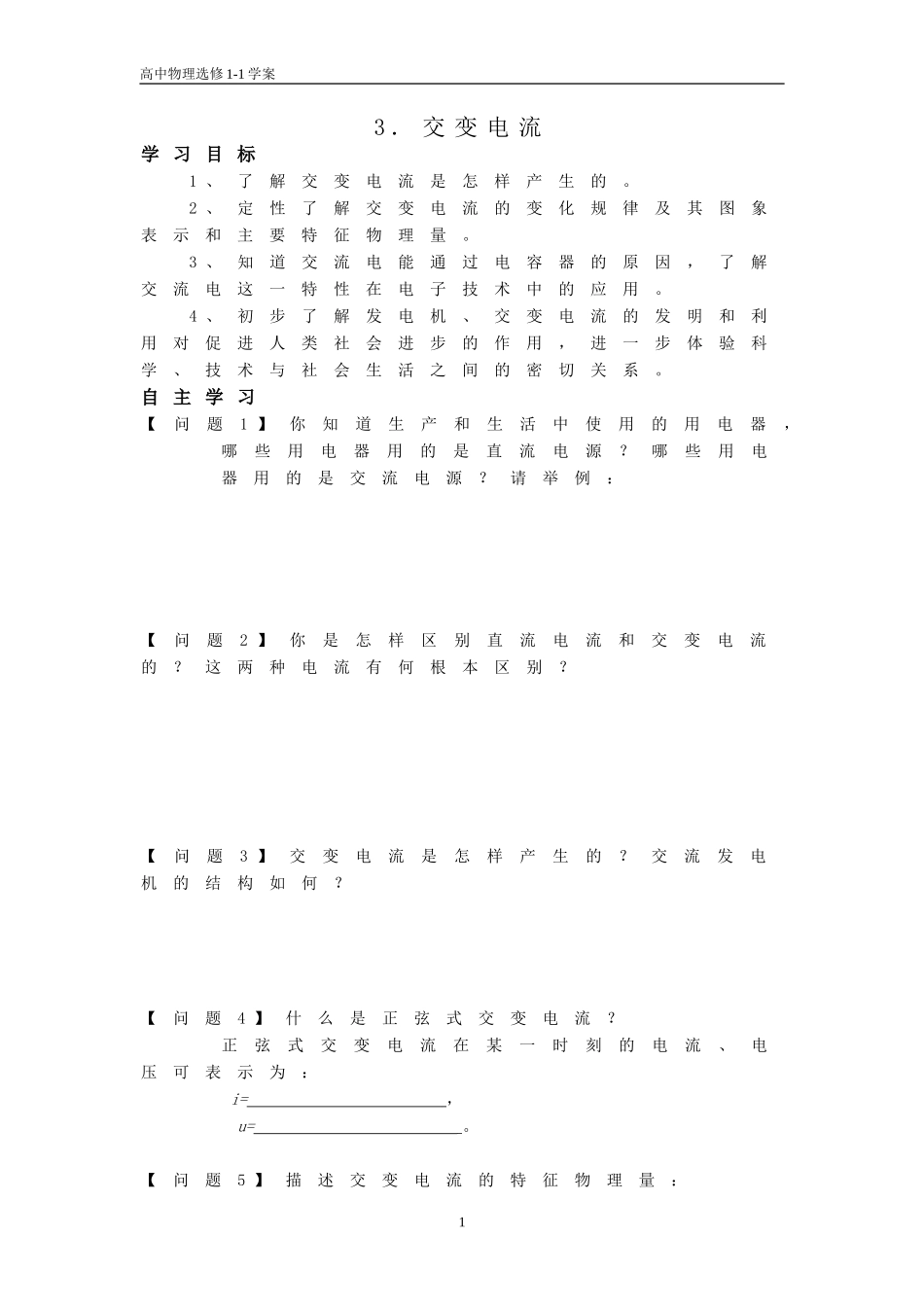

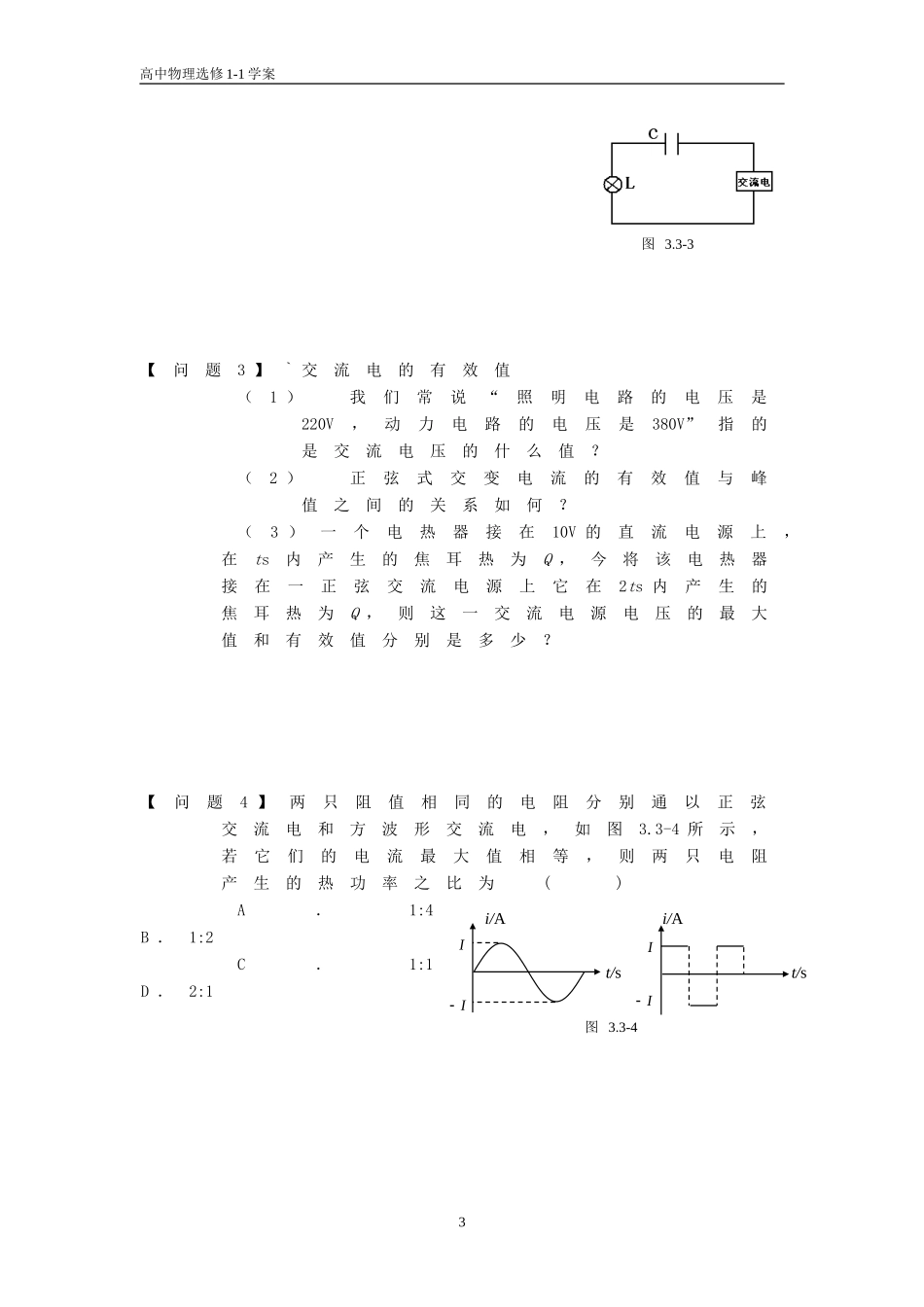

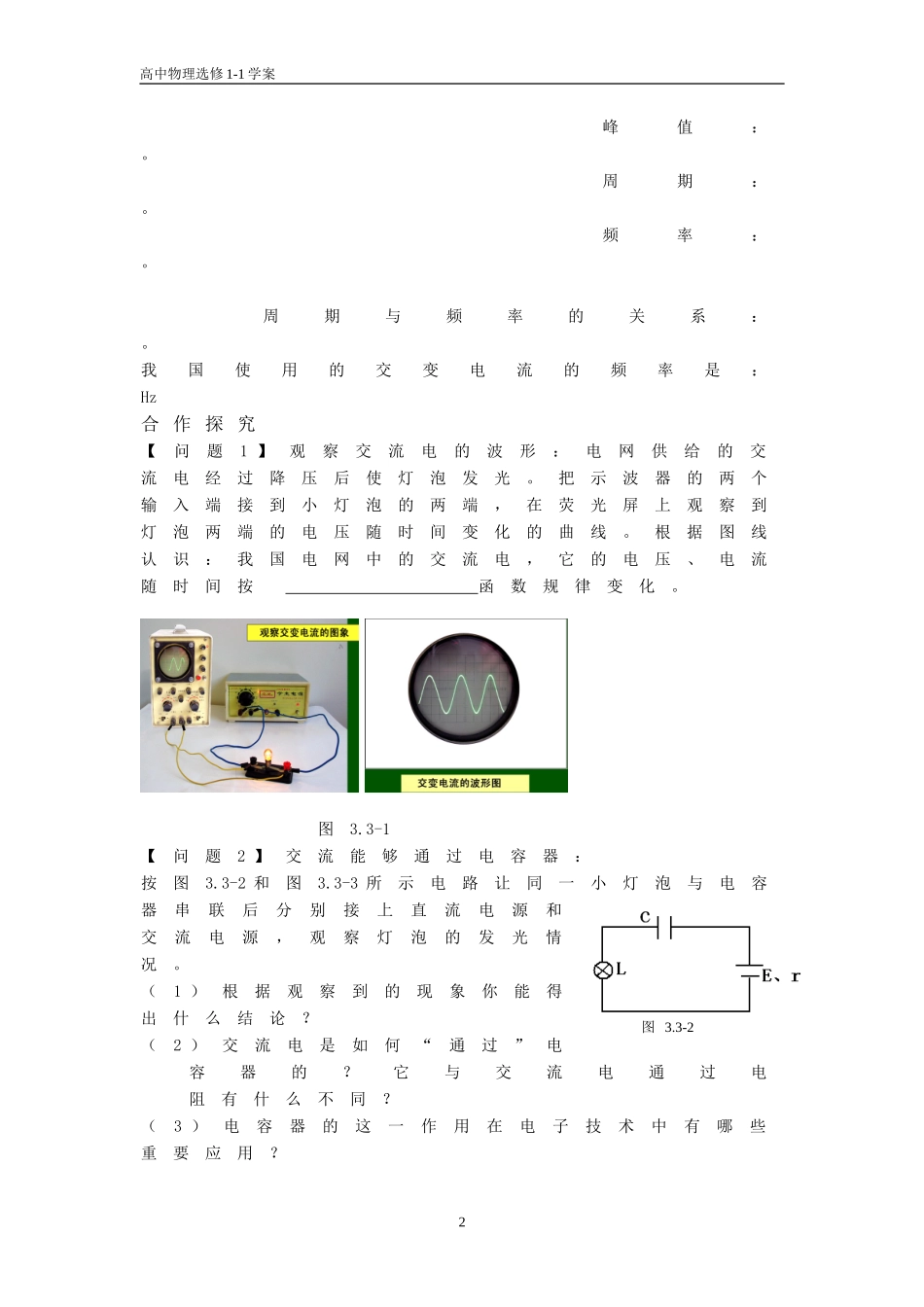

高中物理选修 1-1 学案3 ． 交 变 电 流学 习 目 标1 、了解交变电流是怎样产生的。2 、定性了解交变电流的变化规律及其图象表示和主要特征物理量。3 、知道交流电能通过电容器的原因，了解交流电这一特性在电子技术中的应用。4 、初步了解发电机、交变电流的发明和利用对促进人类社会进步的作用，进一步体验科学、技术与社会生活之间的密切关系。自 主 学 习【问题1 】你知道生产和生活中使用的用电器，哪些用电器用的是直流电源？哪些用电器用的是交流电源？请举例：【问题2 】你是怎样区别直流电流和交变电流的？这两种电流有何根本区别？ 【问题3 】交变电流是怎样产生的？交流发电机的结构如何？【问题4 】什么是正弦式交变电流？正弦式交变电流在某一时刻的电流、电压可表示为： i= ，u= 。【问题5 】描述交变电流的特征物理量：1高中物理选修 1-1 学案 峰值： 。 周期： 。 频率： 。 周期与频率的关系： 。我国使用的交变电流的频率是： Hz合 作 探 究【问题1 】观察交流电的波形：电网供给的交流电经过降压后使灯泡发光。把示波器的两个输入端接到小灯泡的两端，在荧光屏上观察到灯泡两端的电压随时间变化的曲线。根据图线认识：我国电网中的交流电，它的电压、电流随时间按 函数规律变化。 图3.3-1【问题2 】交流能够通过电容器：按图3.3-2 和图3.3-3 所示电路让同一小灯泡与电容器串联后分别接上直流电源和交流电源，观察灯泡的发光情况。（1 ）根据观察到的现象你能得出什么结论？（2 ）交流电是如何“通过”电容器的？它与交流电通过电 阻有什么不同？ （3 ）电容器的这一作用在电子技术中有哪些重要应用？2图 3.3-2高中物理选修 1-1 学案 【问题3 】` 交流电的有效值（1 ）我们常说“照明电路的电压是220V，动力电路的电压是380V”指的是交流电压的什么值？（2 ）正弦式交变电流的有效值与峰值之间的关系如何？（3 ）一个电热器接在10V 的直流电源上，在ts内产生的焦耳热为Q ，今将该电热器接在一正弦交流电源上它在2ts 内产生的焦耳热为Q ，则这一交流电源电压的最大值和有效值分别是多少？【问题4 】两只阻值相同的电阻分别通以正弦交流电和方波形交流电，如图3.3-4 所示，若它们的电流最大值相等，则两只电阻产生的热功率之比为 ( )A．1:4 B ．1:2 C．1:1 D ．2:1 3图 3.3-3t/st/si/Ai/AIIII图 3.3-4高中物理选修 1-1 学案课 堂 检 测A1 ...
