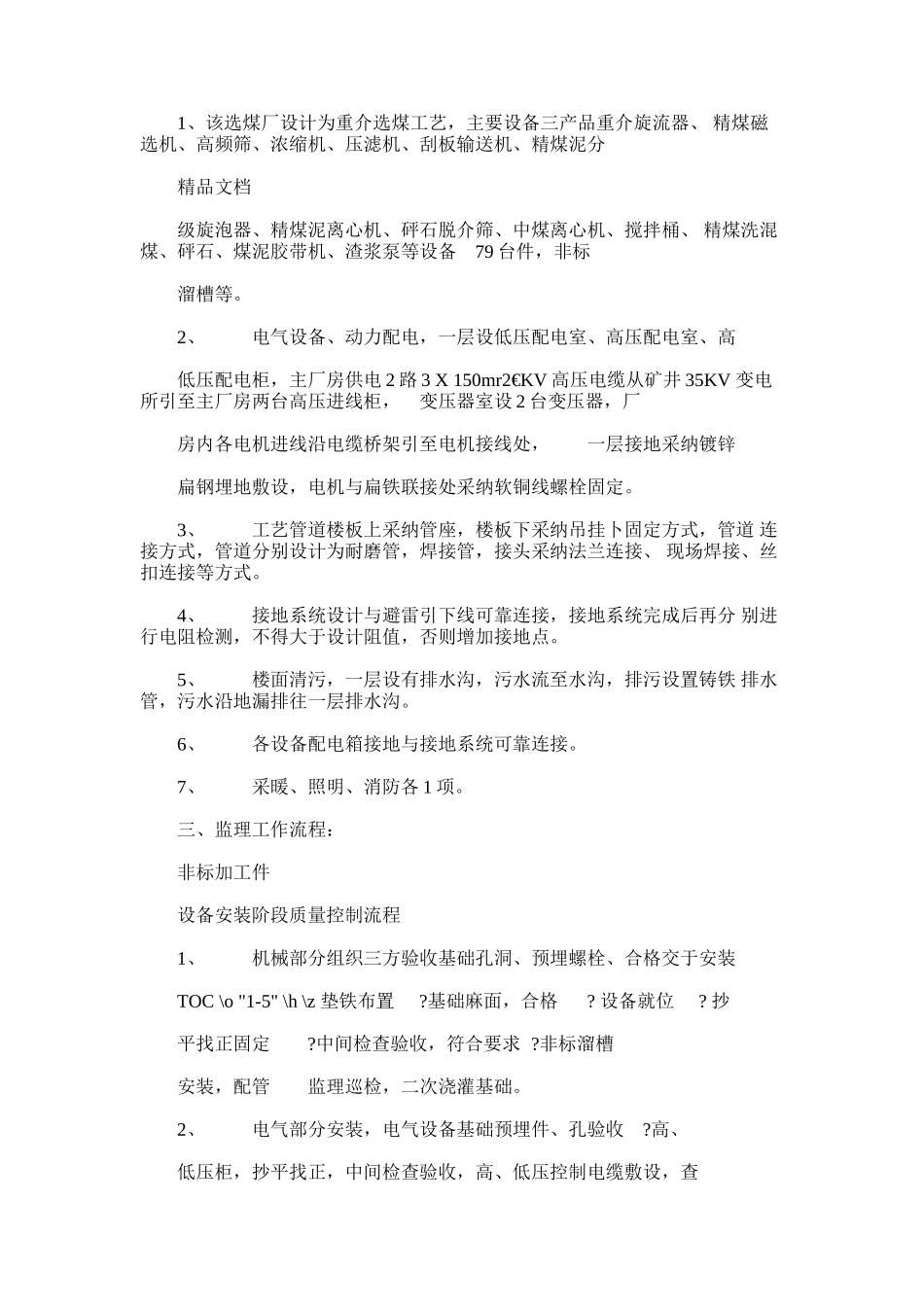

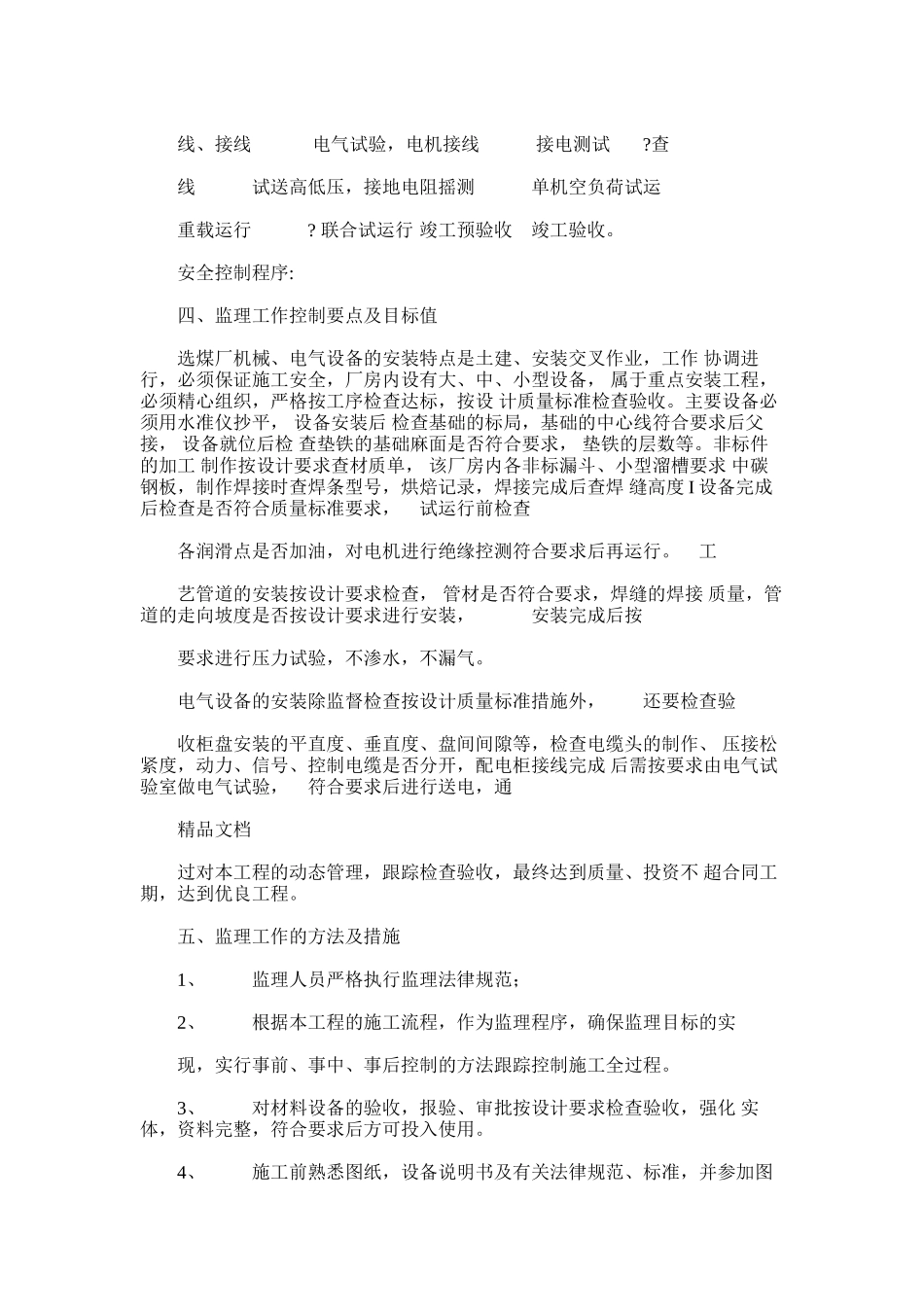

军城煤矿选煤厂机电设备安装工程 监理实施细则 目 录 一、编制依据 二、本工程特点 三、监理工作流程 四、监理工作控制要点及目标值 五、监理工作的方法及措施 一、编制依据 1、建设单位与施工单位签定的施工合同 2、已批准的监理规划 3、煤矿安装工程质量检验评定标准(MT-5010-95) 4、建筑电气工程施工质量验收法律规范(GB50303-2024) 5、电气装置安装工程爆炸和火灾危险环境电气装置施工及 验收法律规范(GB50257-96) (GB50205-96) 6、 电气装置安装工程 1KV 及以下配线工程施工及验收法律规范 (GB50258-96) 7、机械设备安装工程施工及验收通用法律规范(GB50231-98) 8、钢结构工程施工质量验收法律规范(GB50205-2001) 9、建筑钢结构焊接规程(JGJ181-2024) 10、建筑给排水及采暖工程施工质量验收法律规范( GB50242-2024) 11、已批准的施工组织设计、措施 12、设计图纸、变更及其它有关技术文件 13、建设工程监理法律规范 二、工程特点 1 、该选煤厂设计为重介选煤工艺，主要设备三产品重介旋流器、 精煤磁选机、高频筛、浓缩机、压滤机、刮板输送机、精煤泥分 精品文档 级旋泡器、精煤泥离心机、砰石脱介筛、中煤离心机、搅拌桶、 精煤洗混煤、砰石、煤泥胶带机、渣浆泵等设备79 台件，非标 溜槽等。 2、电气设备、动力配电，一层设低压配电室、高压配电室、高 低压配电柜，主厂房供电 2 路 3 X 150mr2€KV 高压电缆从矿井 35KV 变电所引至主厂房两台高压进线柜，变压器室设 2 台变压器，厂 房内各电机进线沿电缆桥架引至电机接线处，一层接地采纳镀锌 扁钢埋地敷设，电机与扁铁联接处采纳软铜线螺栓固定。 3、 工艺管道楼板上采纳管座，楼板下采纳吊挂卜固定方式，管道 连 接方式，管道分别设计为耐磨管，焊接管，接头采纳法兰连接、 现场焊接、丝扣连接等方式。 4、 接地系统设计与避雷引下线可靠连接，接地系统完成后再分 别进行电阻检测，不得大于设计阻值，否则增加接地点。 5、 楼面清污，一层设有排水沟，污水流至水沟，排污设置铸铁 排水管，污水沿地漏排往一层排水沟。 6、各设备配电箱接地与接地系统可靠连接。 7、采暖、照明、消防各 1 项。 三、监理工作流程： 非标加工件 设备安装阶段质量控制流程 1、机械部分组织三方验收基础孔洞、预埋螺栓、合格交于安装 TOC \o "1-5" \h \z 垫铁布置? 基础麻面，合格? 设备就位? 抄 平找正固定? 中间检查验...
